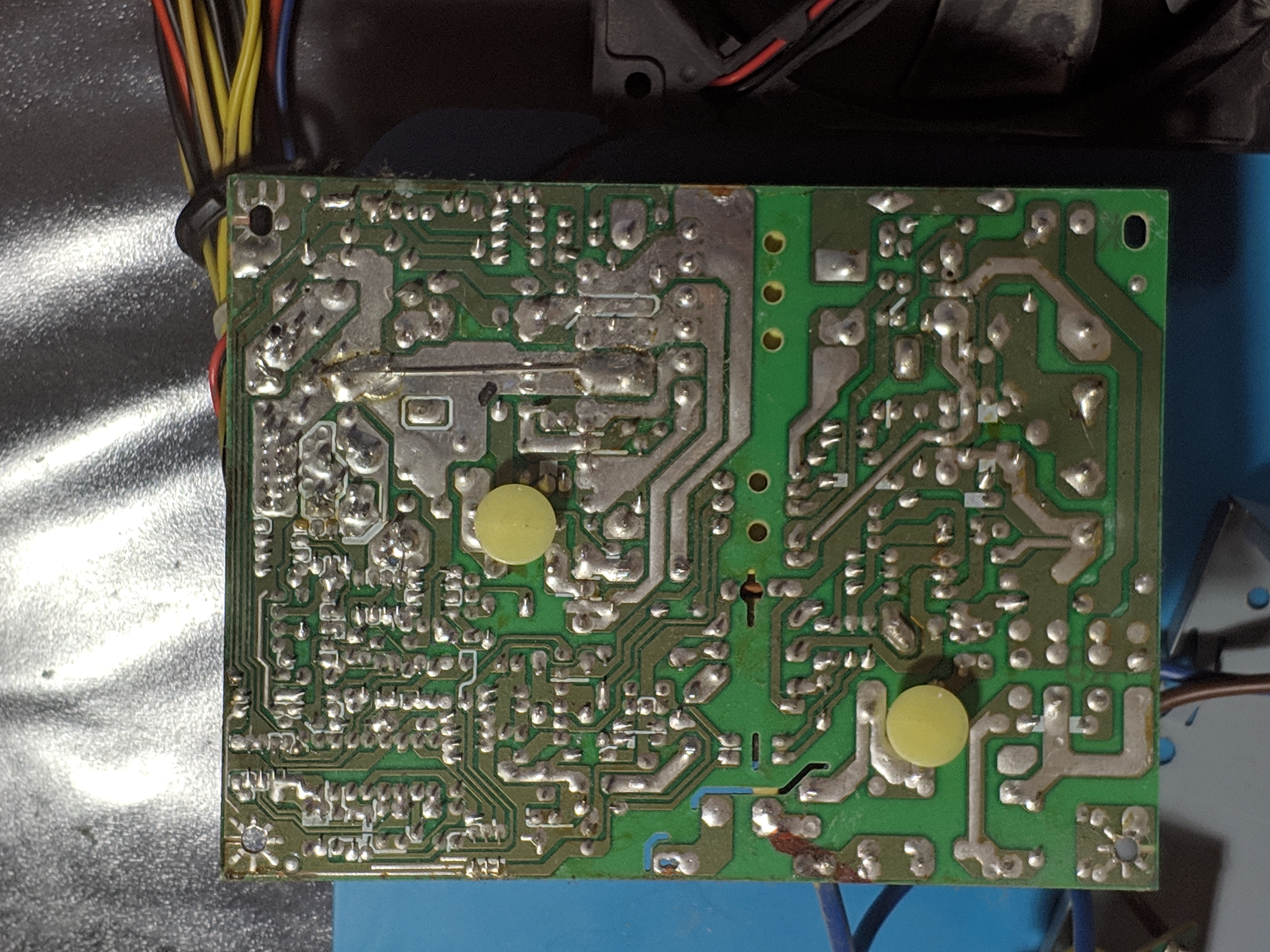

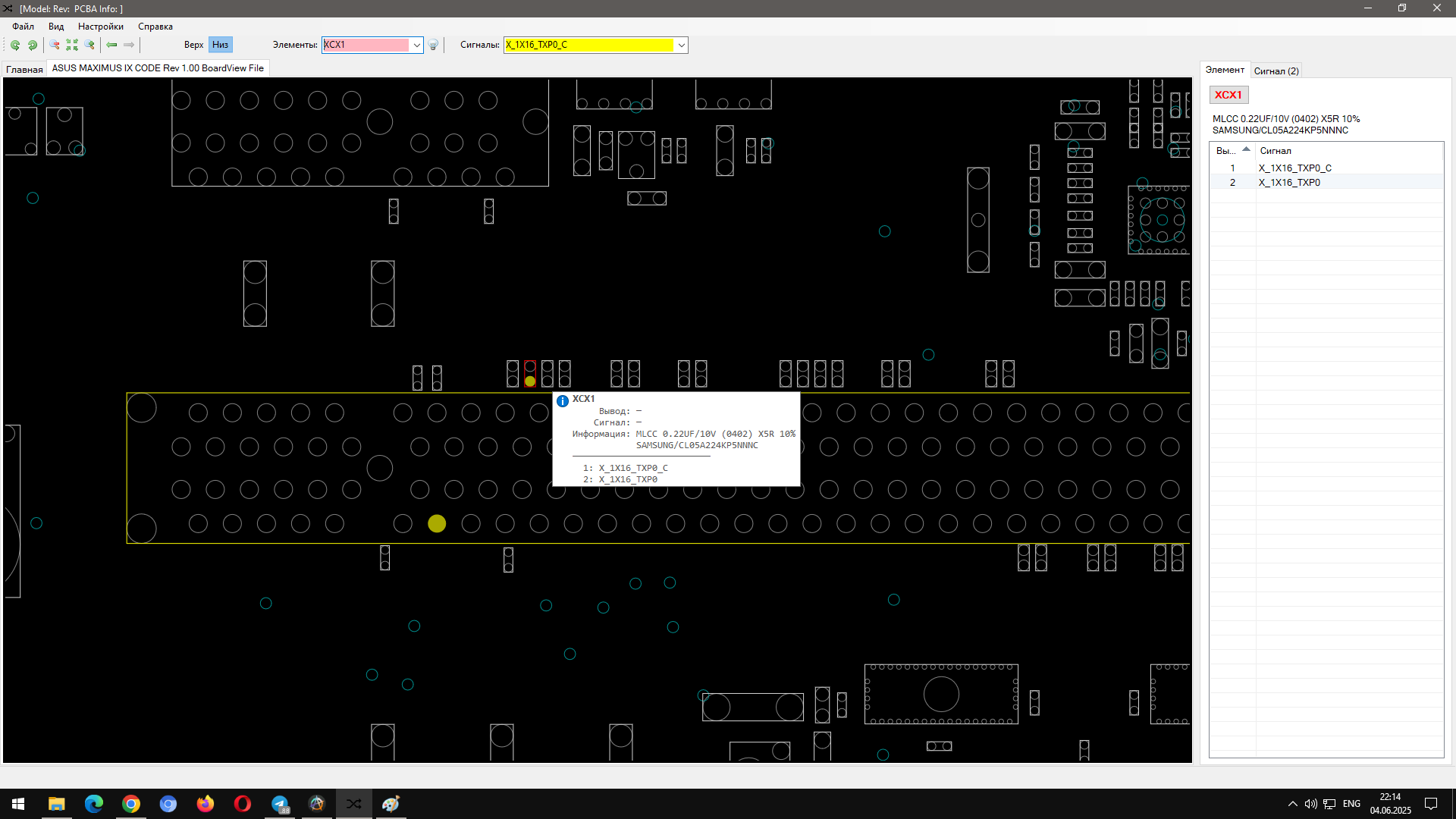

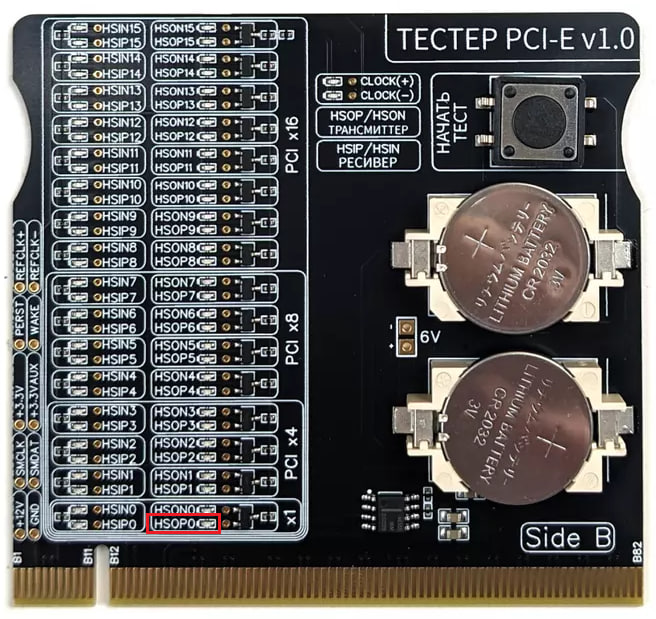

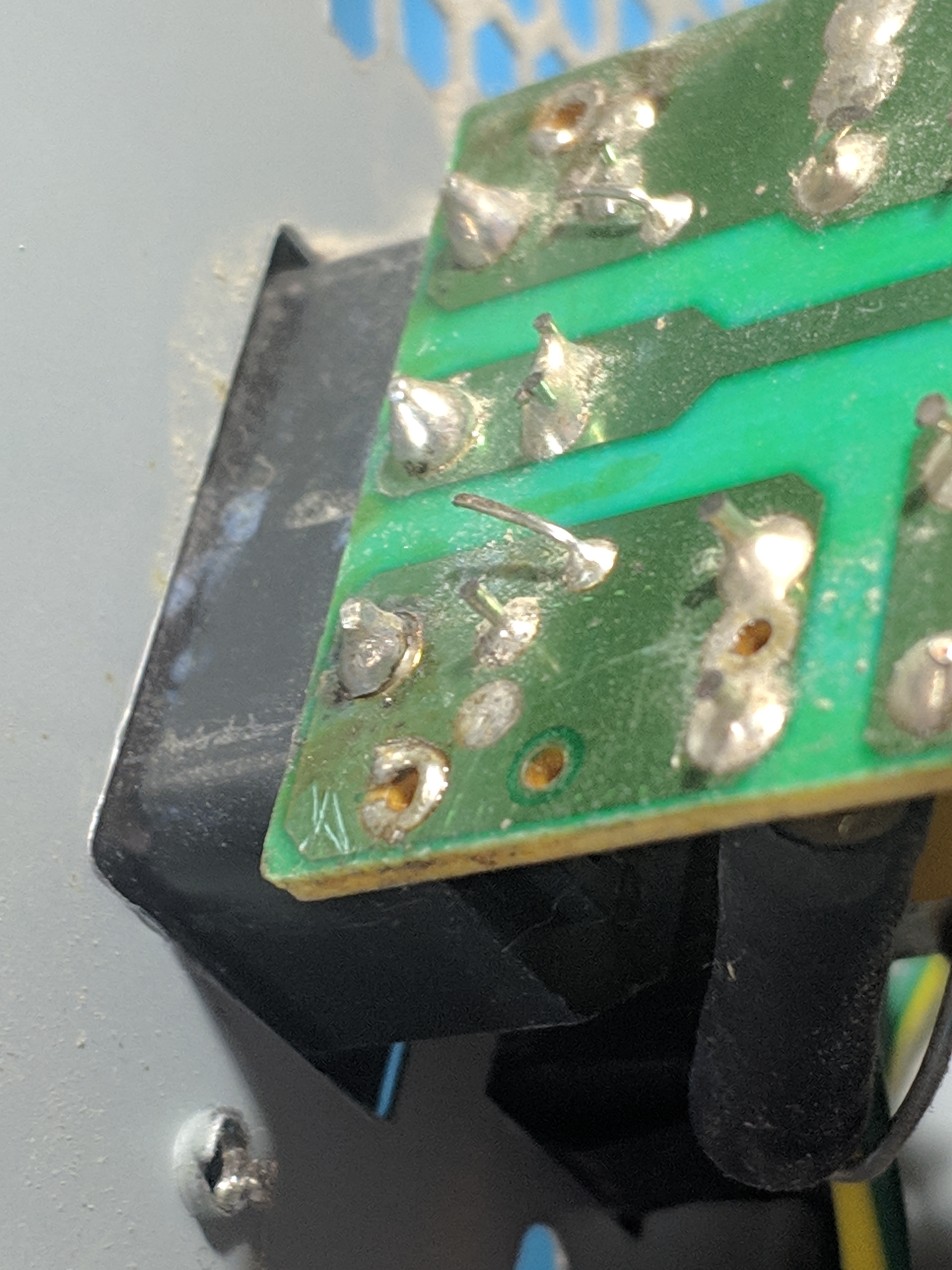

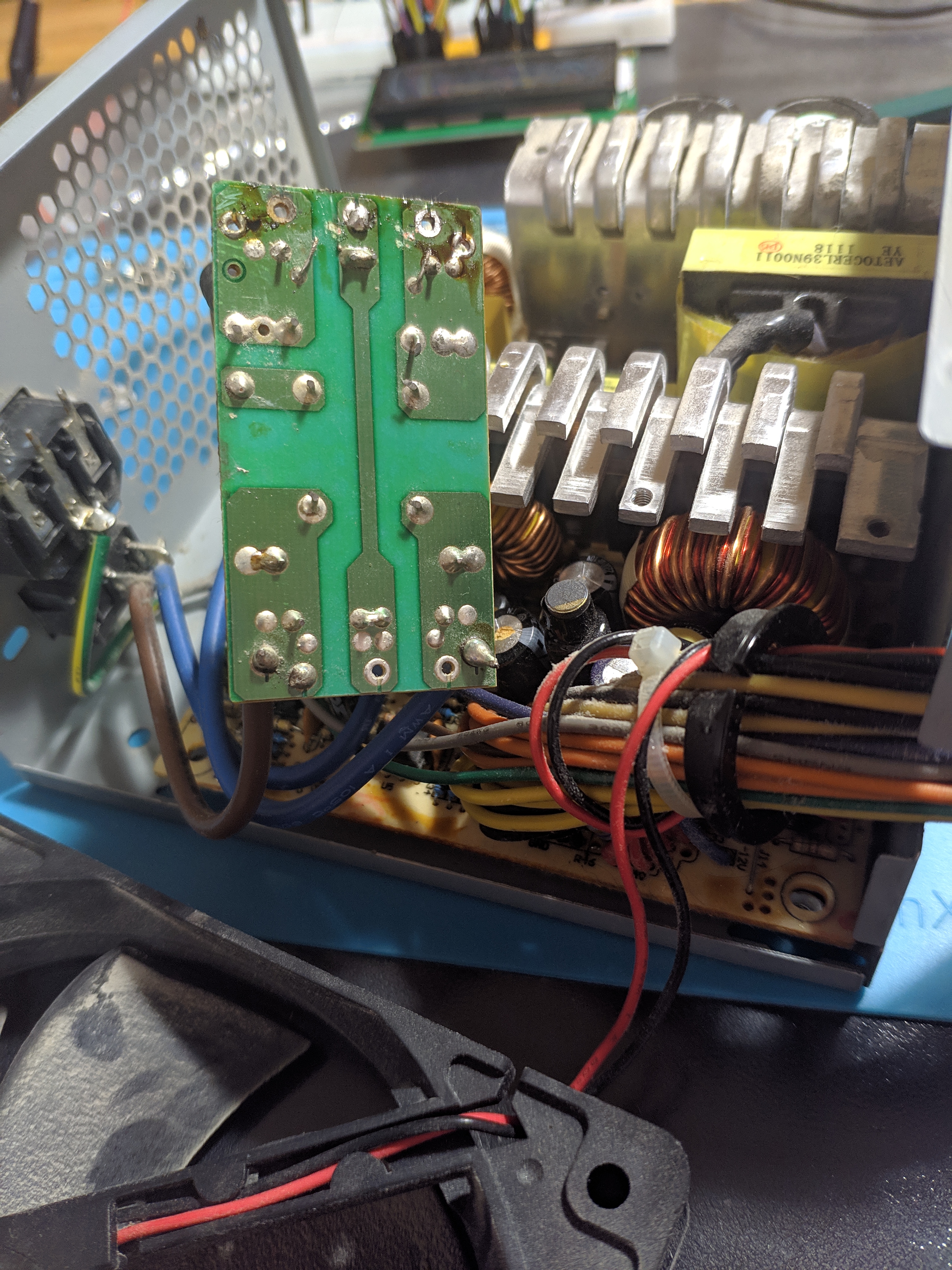

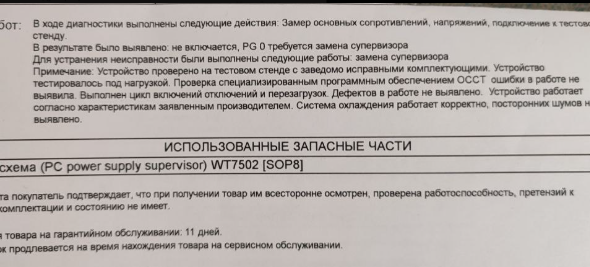

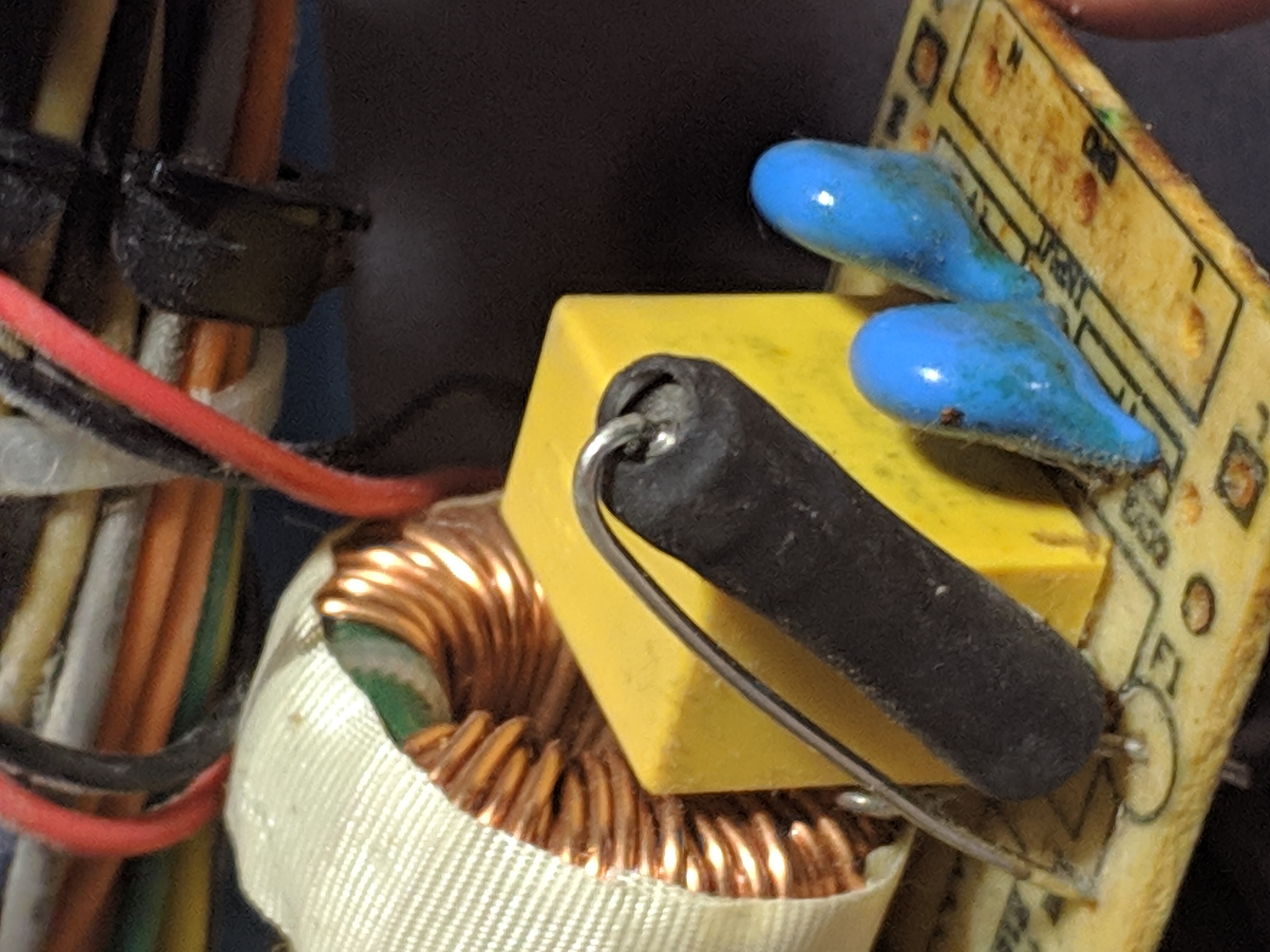

Буду постить свои ремонты для наполнения.
Есть GV-N308TGAMING OC-12GD.
Дефект - отсутствует изображения. Носилась в гарантийку сетевого магаза, где в гарантии было отказано по причинам внешнего воздействия.

>>51677
После вскрытия и замеров сопротивлений проблема видна сразу.
Питание контроллера PCI-e с заниженным сопротивлением, как и питание 1.8В

>>51682
Визуально видно, что видеочипу - пиздец

Проверяю сопротивления после демонтажа видеочипа, убедиться, что на плате не отъехало еще чего-нибудь. Значения в норму пришли

>>51718
Генерация нормальной формы на питании 5В присутствует

>>51726
Дальше 1.8В и MSVDD, здесь все в порядке

>>51731
А вот на питании NVVDD у нас затык, нули без попыток запуска. Это основное питание ядер видеочипа, с ним и предстоит разобраться.
Рулит питанием ШИМ-контроллер uP9511R. Для его запуска необходим ряд условий достаточно дефолтных для такого рода контроллеров. Чтобы не тратить время на проверку всего, перейду к сигналу, который отсутствует вероятнее всего - сигнал на включение EN, который формируется из PS_NVVDD_EN

Проверю сразу условия на 1 и 2 выводах.
1 нога у нас растет из PS_MSVDD_PGOOD - сигнал PGOOD питания которого мы смотрели выше, сигнализирующий что аварий по нему нет и он запущен.
На нем низкий уровень.
Проверяю сразу вторую ногу - сигнал на запуск NVVDD на более раннем этапе. Тут есть высокий уровень.
Итог: проблема на линии PS_MSVDD_PGOOD

>>51776
PS_MSVDD_PGOOD формируется подтяжкой к 1.8В через резистор. Просаживать его может несколько компонентов на плате:
Логика U39, что мелькала на пикче выше
Транзистор Q10858 или Q10851
ШИМ-контроллер, который формирует MSVDD (маловероятно, учитывая что питание работает)

Визуально в районе транзистора становится видно, каким образом карта отправилась на тот свет. Прогорели резисторы с фасолинами.
Могли шарахнуть шокером через HDMI или при горячем подключении пыхнуло.

>>51822
Рядом с крайней бусиной есть следы копоти небольшой. Вскрываю маску скальпелем, чтобы удостовериться, что дороги целые и облуживаю

>>51824
С обратной стороны разъема аналогично и контроль сопротивления по линии PS_MSVDD_PGOOD, чтобы убедиться в отсутствии проблем

>>51836
Проверка генерации остальных питаний.
PEX_VDD питание контроллера PCI-e кривовато выглядит форма сигнала, но это может быть вызвано отсутствием нагрузки в лице видеочипа.
Доска готова к установке живого видеочипа

>>51841
Подготовливаю чип к реболлу, очищаю старые шары и снимаю весь припой оплеткой

>>51851
Реболлить буду при помощи трафарета непрямого нагрева

>>51852
Оплавляю помогая нижним подогревом, помогает снизить температуру при реболле и не перегревать чип

>>51855
Далее следует отмывка в подогретом изопропиловом спирте в УЗВ, избавиться от остатков отработавшего флюса

Викон, ты чтоль?
>>51851
Флюс небось эрса какая-нибудь, да?

Тоже насру сюда ремонтом мертвого кулька от 7900гс агп, а если точнее то первый попавшийся центробежник не подошел по высоте и пришлось делать новый кейс.

>>51861
Подготовливаю чип к запайке, размазываю небольшим слоем равномерно по шарам мягкой кистью и запаиваю на доску

>>51863
Не викон, зачищаю черновым под паяльник, бга на эрсу только катаю.
Симпотично получилось

>>51872
Что-то из китайского полуподвального ассортимента годится на бга пайку? Или как минимум rusflux нужен? Допустим, УЗВ имеется, хотя и не такая объемная чтобы вместить в себя современный картон.

>>51881
Меняю посредственные родные прокладки на новые и на видеочип термуху с фазовым переходом.
Во время обслуживания обязательно смотрю в торец на предмет контакта прокладки и системы охлаждения, ну и разобрать/собрать для проверки прижима кристалла гпу к охладу

Бля, увидел стол и на секунду подумал, что Northwestrepair на сосаче постит.

Ехидный чип от Intel Arc издевается, что у меня нет трафарета

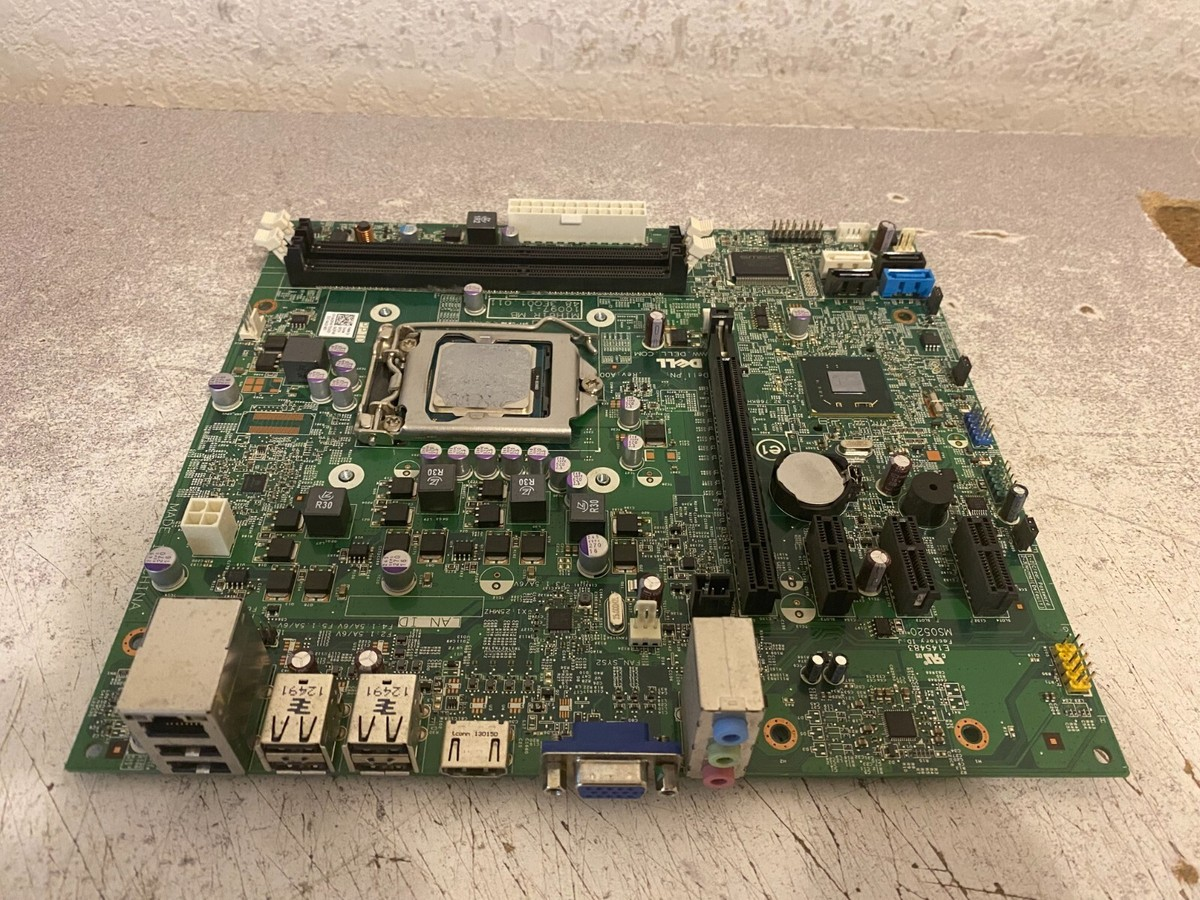

Помогите. У меня материнка 775, зависает убунта при запуске с флешки, если отключить энергосбережение в биос за счёт снижения частоты, то работает какое-то время, но потом всеравно все зависает намертво. Это ведь отвал северного моста? Я думал реболить, но это ведь надо и подогрев во всю атх и ик нагрев и трафарет. У меня есть нагрев 15 на 15 см и слабый фен и флюс.

Я думал взять на авито материнку, но это говно стоит не 200 рублей... Пока не готов отдать за это больше.

>>53363
Винда также не грузится?
Отреболлить по-нищему можно и без верха, но низ нормальный нужен, только сильно сомневаюсь, что у тебя сам чип от платы отвалился. У этого говна кристалл от подложки отваливается, тут от реболла будет толку не больше, чем от прогрева.
Попробуй феном подуть на кристалл, градусов 280 не больше секунд 60 и проверь после этого. Если результат будет положительный - попердит ещё какое-то время и можно в мусорку, ну или опять грей каждый раз пока совсем не сдохнет

>>57130
Где живешь и сколько услуги стоят? У меня валяется 1151 склееныш, которому реболл сделать надо, сам все никак не соберусь с духом его перекатать - оборудование недостаточно технологичное, и трафарет китайский...

>>57144
Мск, десктопными досками не занимаюсь, только карты/ноуты

>>57130
Довольно удачно снялось, большая часть компаунда на чипах осталось. Сейчас зачищу все посмотрим есть ли потери среди пятаков

>>57199

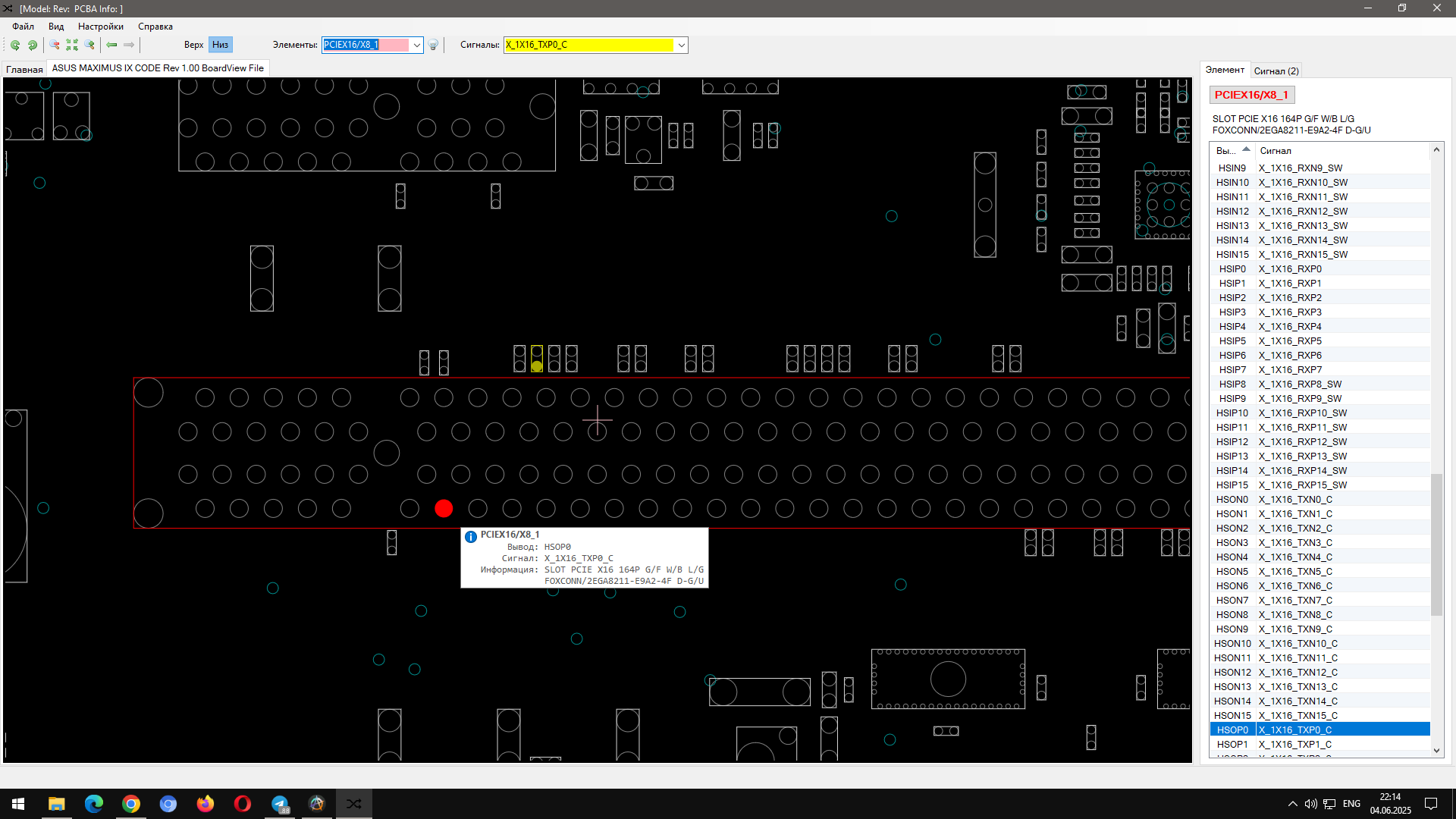

Склееныш - 1440 проц на куске текстолита размером с 1151 процессор, не прям на доске.

>>57626
Я бы проверил целостность подтяжки к 5В, что R363 и R364 целые. Далее D4 бы супрессор на время диагностики скинул с платы и коннектор осмотрел внимательно, что он цел, прозвонить целостность линий до самого тачпада.
Потом прошил мультиконтроллер KB9012QF и заменил его при отсутствии изменений.

>>57613
Видеочип посажен, прогоню короткие тесты и буду обслуживать

>>57848
Отклеилось

>>57851
Предварительные тесты норм прошли, дискретка определяется и небольшой тест по памяти проходит

>>57853

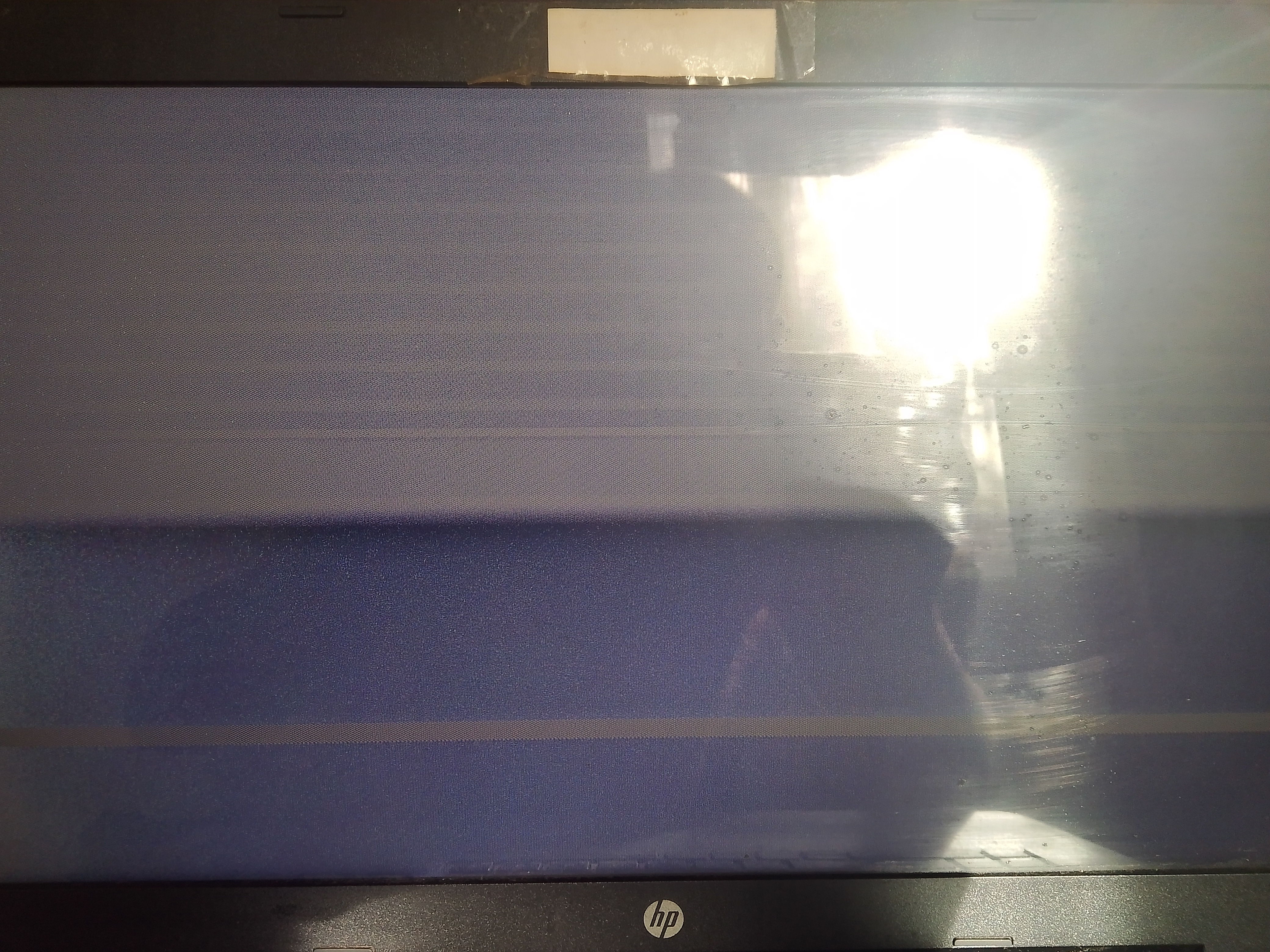

Возня какая-то прям жёсткая с этим ноутом. Погонял день норм было, на следующий отъехало два чипа памяти.
После замены вроде и стабильно работает, но при выходе из игр в интерфейсе винды иногда "шахматы" проскакивают, при этом нагрузка в плане игр/синтетики норм держится.
Пока до конца не понимаю причину мелких артефактов именно по интерфейсу, мб проблема уже программная так как тут еще утилита кастомная по управлению электропитанием и тд

>>68631
Нужно менять оставшиеся или проверять/поднимать питание проверять/снижать частоту врам.

>>53414
Погрел по своему вкусу больше чем это, ничего не изменилось, только сколол правый верхний уголок северного моста. Зависает при загрузке управления питания ядрами(??). У меня есть осциллограф. Я могу потыкать по плате и фазам питания без гальванической развязки? Насосался сегодня конкретно хуев сегодня с покупкой ИБП для нее.
