39 Кб, 450x300А почему нет?
Рассказывайте как что чинили и чем это кончилось.
Рассказывайте как что чинили и чем это кончилось.
Ковыряю фотореле для управления освещением, типа ФР-7Е, которое срабатывает через раз.
Судя по сигнальному светодиоду, на изменение уровня освещённости реле реагирует.
В нём питание схемы для компаратора LM2903 обеспечиват стабилизатор на стабилитроне 12В + транзисторе и конденсаторный БП (см. пикчу).
Управляющее реле на 24В.
Проверил напряжение на конденсаторе С4 и релюшке - там примерно 16В постоянки.
Выпаял конденсатор С1 и замерил его ёмкость - вместо 680нФ выдало примерно 282нФ.
Стабилитрон VD1 с почти стёртой маркировкой, стеклянный - удалось рабозбрать символы C55 и 24, что как бы намекает на напряжение стабилизации 24В.
Так вот, сработка через раз может быть вызвана:
а) неисправным или залипающим реле, которому недостаточно 16В (ведь его рабоее напряжение 24В);
б) просевшей ёмкостью конденсатора С1.
Кто имел дело с безтрансформаторынми БП конденсаторного типа - стоит пытаться заменить плёночный конденсатор? Ёмкости такой нет и её придётся где-то искать по старым платам или ехать покупать.
Судя по сигнальному светодиоду, на изменение уровня освещённости реле реагирует.
В нём питание схемы для компаратора LM2903 обеспечиват стабилизатор на стабилитроне 12В + транзисторе и конденсаторный БП (см. пикчу).
Управляющее реле на 24В.
Проверил напряжение на конденсаторе С4 и релюшке - там примерно 16В постоянки.
Выпаял конденсатор С1 и замерил его ёмкость - вместо 680нФ выдало примерно 282нФ.
Стабилитрон VD1 с почти стёртой маркировкой, стеклянный - удалось рабозбрать символы C55 и 24, что как бы намекает на напряжение стабилизации 24В.
Так вот, сработка через раз может быть вызвана:
а) неисправным или залипающим реле, которому недостаточно 16В (ведь его рабоее напряжение 24В);
б) просевшей ёмкостью конденсатора С1.
Кто имел дело с безтрансформаторынми БП конденсаторного типа - стоит пытаться заменить плёночный конденсатор? Ёмкости такой нет и её придётся где-то искать по старым платам или ехать покупать.
>>36062
ну емана ты свм расписал все неисправности. махни сетевую емкость проверь на еср и емкость литы
ну емана ты свм расписал все неисправности. махни сетевую емкость проверь на еср и емкость литы
6 Кб, 221x228>>36062
Забыл совсем добавить по итогам: поменял гасящий конденсатор и напряжение пришло в норму.
Попросили посмотреть ещё одно фотореле, типа ФР-7 У2 (стоит АТМега), но там было совсем скучно (—_—): сбили положение переменного резистора (нижнее плечо делителя) и пришлось калибровать через жопу, используя китайский люксметр. Который, сука, начинает ловить помехи от включённого фотореле. Ну, поставили - работает.
Тредик, не тони.
Забыл совсем добавить по итогам: поменял гасящий конденсатор и напряжение пришло в норму.
Попросили посмотреть ещё одно фотореле, типа ФР-7 У2 (стоит АТМега), но там было совсем скучно (—_—): сбили положение переменного резистора (нижнее плечо делителя) и пришлось калибровать через жопу, используя китайский люксметр. Который, сука, начинает ловить помехи от включённого фотореле. Ну, поставили - работает.
Тредик, не тони.
Чинил светодиодный светильник подручным говном. Кончилось тем, что у меня теперь модно-молодёжный йоба-светильник с парочкой диодов более холодного света и лишние полтора косаря в кармане.
Самое удивительное что там суммарно было чё-то около 50 диодов и всё это говно соединено последовательно. Потом я разобрал ещё пару таких и пару энергосберегающих лампочек - там ВЕЗДЕ то же самое. Нахуя? Мотать кастомный трансформатор под твою пачку диодов вместо того, чтобы взять готовый со стандартным номиналом по вольтажу и подключить к нему в параллель, например, несколько плат из четырёх последовательных трёхвольтовых диодов. Даже если один диод сгорит, остальные платы об этом даже не узнают и продолжат исправно светить. Даже в совковых гирляндах до этого додумались, нахуя китайцы делают такое говно?
Самое удивительное что там суммарно было чё-то около 50 диодов и всё это говно соединено последовательно. Потом я разобрал ещё пару таких и пару энергосберегающих лампочек - там ВЕЗДЕ то же самое. Нахуя? Мотать кастомный трансформатор под твою пачку диодов вместо того, чтобы взять готовый со стандартным номиналом по вольтажу и подключить к нему в параллель, например, несколько плат из четырёх последовательных трёхвольтовых диодов. Даже если один диод сгорит, остальные платы об этом даже не узнают и продолжат исправно светить. Даже в совковых гирляндах до этого додумались, нахуя китайцы делают такое говно?
114 Кб, 959x650У зумерка накрылась портативня колонка ZQS6201.
Из симптомов: включается не всегда - не загорается дисплей колонки, на максимальной громкости уходит в ребут.
По первому симптому нашлось видео из тырнета: https://www.youtube.com/watch?v=dvrAT7_pR2k
Из микросхем:
аудио-усилитель ХА8691: http://www.torch-chip.com/Data/torch-chip/upload/file/20220826/XA8691_Ver1.0.pdf (даташит какой-то обрезанный)
контроллер заряда литиевой батареи TP4056: https://dlnmh9ip6v2uc.cloudfront.net/datasheets/Prototyping/TP4056.pdf
защита литиевой батареи: https://datasheet.lcsc.com/lcsc/2006242037_XySemi-XB8886A_C669690.pdf
мультимедиа-контроллер AB JAEB14F2C, информации по которому нет вобще.
Под крышкой у колонки две платы, одну из которых (с элементами управления) снять не удалось.
Внешний осмотр ничего не дал. Прозвонка КЗ не выявила. Все напряжения при включении в норме.
Держу в курсе событий.
Следствие продолжается.
Из симптомов: включается не всегда - не загорается дисплей колонки, на максимальной громкости уходит в ребут.
По первому симптому нашлось видео из тырнета: https://www.youtube.com/watch?v=dvrAT7_pR2k
Из микросхем:
аудио-усилитель ХА8691: http://www.torch-chip.com/Data/torch-chip/upload/file/20220826/XA8691_Ver1.0.pdf (даташит какой-то обрезанный)
контроллер заряда литиевой батареи TP4056: https://dlnmh9ip6v2uc.cloudfront.net/datasheets/Prototyping/TP4056.pdf
защита литиевой батареи: https://datasheet.lcsc.com/lcsc/2006242037_XySemi-XB8886A_C669690.pdf
мультимедиа-контроллер AB JAEB14F2C, информации по которому нет вобще.
Под крышкой у колонки две платы, одну из которых (с элементами управления) снять не удалось.
Внешний осмотр ничего не дал. Прозвонка КЗ не выявила. Все напряжения при включении в норме.
Держу в курсе событий.
Следствие продолжается.
У дружбана перестал заряжатся ноут, причём от другого блока заряжался исправно. Я попросил принести нерабочий БП. Прозвон тестером показал стабильный вольтаж, а вот на силе тока стрелка скакала бесновато. При вскрытии обнаружился вздутый конденсатор и был заменён. Стоимость ремонта на то время 20 грн （взял чисто за детальку）, друг был доволен как слон.
113 Кб, 300x300Находишь в цепи линейности CRT-манятора пробитый полевик IRF640
@
А заменить его не можешь, потому что у тебя в запасе из полевиков есть только 40N03P, уступающий ему по параметрам.
@
А заменить его не можешь, потому что у тебя в запасе из полевиков есть только 40N03P, уступающий ему по параметрам.
>>36402
Последовательно включенным диодам достаточно стабилизировать ток и он будет одинаков для всех. А на напряжение похуй.
Для стабилизации достаточно стандартного дросселя, если не требуется гальваническая развязка.
Последовательно включенным диодам достаточно стабилизировать ток и он будет одинаков для всех. А на напряжение похуй.
Для стабилизации достаточно стандартного дросселя, если не требуется гальваническая развязка.
Есть одна магнитола хорошая с экраном здоровым. Отдали задаром не то после перезаряда не то после переплюсовки. Есть шанс что выбило какой-то диод например просто или ремонт дороже выйдет?
346 Кб, 705x817Только что подружил паяльником провод от наушников с TRRS миниджеком как на пикриле по нарисованной схеме, но вот я не уверен во взаиморасположении пинов массы и микрофона. Щас подключил, микрофон не работает, зато слышно в обоих ушах. Думал сразу перепаять местами микро и массу, но вот вопрос, если я всё таки перепутал минус, звук вообще был бы?
>>38077
если на микрофонном входе усилителя полевой транзистор или операционник на полевых транзисторах, то нет. звука при перепутывании массы с микрофоном не было бы. току с наушников некуда было бы стекать - только через 4-килоомный резистор питания микрофона или утыкаться в мегаомный полевик. ри таких сопротивлениях ничего не услышишь.
Если микрофон усиляется биполярными транзисторами на входе устройства, то звук теоретически может проходить, но будут искажения при отрицательной полуволне, так-как она будет запирать диодный переход транзистора.
если на микрофонном входе усилителя полевой транзистор или операционник на полевых транзисторах, то нет. звука при перепутывании массы с микрофоном не было бы. току с наушников некуда было бы стекать - только через 4-килоомный резистор питания микрофона или утыкаться в мегаомный полевик. ри таких сопротивлениях ничего не услышишь.
Если микрофон усиляется биполярными транзисторами на входе устройства, то звук теоретически может проходить, но будут искажения при отрицательной полуволне, так-как она будет запирать диодный переход транзистора.
>>38077
Когда такие миниджеки паяешь пластиковые то есть нехилый шанс перегреть всё это 30ватным паяльником, расплавить пластик и закоротить соединения. Будь то масса к левому\правому уху и к микрофону. Всё дело практики конечно.
Когда такие миниджеки паяешь пластиковые то есть нехилый шанс перегреть всё это 30ватным паяльником, расплавить пластик и закоротить соединения. Будь то масса к левому\правому уху и к микрофону. Всё дело практики конечно.
>>36663
Как ты ток мерял? Рили интересно.
Как ты ток мерял? Рили интересно.
>>35847 (OP) Есть матплата от ноутбука Digma E602 N3350 2/32ГБ. Как ее запустить без клавиатуры, экрана и батареи? Ну получить аналог малинки. Где схемы на это говно искать?
>>38489
Легко.
ps-on, находишь, жмакаешь и полетели. Главное, чтобы спроектировано было так, что "часики" и сброс nvram был не на аккумуляторе. Иначе будешь каждый раз получать более долгий запуск, сброс настроек.
>Как
Легко.
ps-on, находишь, жмакаешь и полетели. Главное, чтобы спроектировано было так, что "часики" и сброс nvram был не на аккумуляторе. Иначе будешь каждый раз получать более долгий запуск, сброс настроек.
23 Кб, 387x512Принесли БП на 13В 5А на микросхеме-преобразователе VIPer 100 от STM.
https://datasheetspdf.com/pdf-file/294334/STMicroelectronics/VIPER100/1
При осмотре обнаружилось потеменение текстолита под резистором и самого резистоа демпфирующей цепи VD-C-R.
VD: КД258Б
С: 33 нФ 400 В (плёночный)
R: 16 кОм 2 Вт
При прозвонке диод из цепи в коротыше.
БП очень старый - 2001г. выпуска. Проверил элетролиты, часть из которых отлетела в мусорку. Неисправный диод заменил на FR155.
Включил через лампу накаливания - всё норм.
Подключаю уже напрямую и к нагрузке, которая вытягивает 1,6А - начинают греться до примерно 80 градусов: резистор в демпфере, в котором бахнул диод и резистор какой-то RC цепочки из 10
Ом 1 Вт и 10 нФ 20 В.
Что будет при попытке высосать хотя бы 4,5 ампера я проверять не стал.
Есть тут кто шарит по импульсным БП - как поправить перегрев?
https://datasheetspdf.com/pdf-file/294334/STMicroelectronics/VIPER100/1
При осмотре обнаружилось потеменение текстолита под резистором и самого резистоа демпфирующей цепи VD-C-R.
VD: КД258Б
С: 33 нФ 400 В (плёночный)
R: 16 кОм 2 Вт
При прозвонке диод из цепи в коротыше.
БП очень старый - 2001г. выпуска. Проверил элетролиты, часть из которых отлетела в мусорку. Неисправный диод заменил на FR155.
Включил через лампу накаливания - всё норм.
Подключаю уже напрямую и к нагрузке, которая вытягивает 1,6А - начинают греться до примерно 80 градусов: резистор в демпфере, в котором бахнул диод и резистор какой-то RC цепочки из 10
Ом 1 Вт и 10 нФ 20 В.
Что будет при попытке высосать хотя бы 4,5 ампера я проверять не стал.
Есть тут кто шарит по импульсным БП - как поправить перегрев?
>>38660
Поправил. Не суть важно.
Поправил. Не суть важно.
171 Кб, 720x720Кто-нибудь ковырял светодиодные лампы с цоколем E27?
Сколько выдаёт исправный драйвер на выходе без нагрузки?
Светодиоды перепаял, теперь осталось проверить только драйвер. Внешне он цел.
Сколько выдаёт исправный драйвер на выходе без нагрузки?
Светодиоды перепаял, теперь осталось проверить только драйвер. Внешне он цел.
73 Кб, 283x320>>38554
За диодом к замене плёночный конденсатор.
Резисторы заменю на цементные 5Вт или на сборки два в параллель 2Вт.
Вроде были раньше постеры, которые писали про импульсные блоки питания, но куда делись когда они так нужны - непонятно...
Всем спасибо, мда :)
За диодом к замене плёночный конденсатор.
Резисторы заменю на цементные 5Вт или на сборки два в параллель 2Вт.
Вроде были раньше постеры, которые писали про импульсные блоки питания, но куда делись когда они так нужны - непонятно...
Всем спасибо, мда :)
БМП
3,8 Мб, 4000x3000Перебрал бахнувшую зарядку от сотового, поподключил к constant current нагрузке и осциллографу.
Я хрен знает, как должна вести себя зарядка в подобном случае. С ней всё норм?
Я хрен знает, как должна вести себя зарядка в подобном случае. С ней всё норм?
>>38750
Если ты обратишь внимание - то резисторы там именно для того стоят мощные, что на них эта мощность реально рассеивается. Что в снаббере что в RC параллельно диоду.
Если ты обратишь внимание - то резисторы там именно для того стоят мощные, что на них эта мощность реально рассеивается. Что в снаббере что в RC параллельно диоду.
>>40867
К чему к чему ты подлючил??
К чему к чему ты подлючил??
Посудомойка начала свистеть ультразвуком. Погуглив выяснил, что это скорее всего насос. Что в насосе может вызывать такой звук?
Ремонтотред, как здорово. В /hw долбаёбы, в /mobi все мертво, спрошу у вас.
При замене акума на тилибоне нужно ли выполнять какую-то калибровку (сброс)? С одной стороны тилибон хранит какие-то логи, связанные с батареей, с другой стороны прозреваю что оставшийся заряд высчитывается через напряжение. ОС ведро.
При замене акума на тилибоне нужно ли выполнять какую-то калибровку (сброс)? С одной стороны тилибон хранит какие-то логи, связанные с батареей, с другой стороны прозреваю что оставшийся заряд высчитывается через напряжение. ОС ведро.
>>45601
Если тебе так важен точный расчёт %, то просто сделай ведру хард ресет. Важные данные не забудь забэкапить.
Если тебе так важен точный расчёт %, то просто сделай ведру хард ресет. Важные данные не забудь забэкапить.
>>45602
Да ты очумел штоле, ПРОСТО ему блядь.
Может просто скажете какое файло кильнуть? У меня root есть inb5 rm -rf /*
>просто сделай ведру хард ресет
>просто
Да ты очумел штоле, ПРОСТО ему блядь.
Может просто скажете какое файло кильнуть? У меня root есть inb5 rm -rf /*
>>45604
Спасибо, анон. Добра тебе.
Спасибо, анон. Добра тебе.
3,3 Мб, 1280x1031Сап драч, скажи - это кольцевой отвал такой? Когда плазму в порядок приводил, кольцевухи были явно выраженные, а вот на кинескопной плате ЭЛТ-моника не сказать что очевидно. Данная пайка - пленочные конденсаторы, но есть и места с диодами. Полез изначально потому что делать нехуй в новогодние монитор с кабеля вместо белого показывал бледнофиолетовый, при этом в OSD всё пучком.
Учитывая то, что плата относительно равномерно греется, у кольцевых отвалов есть какая-то иная причина появления? Звон элементов на высоких частотах?
Учитывая то, что плата относительно равномерно греется, у кольцевых отвалов есть какая-то иная причина появления? Звон элементов на высоких частотах?
Сап двач. Имеется ноут asus fx503vd (схему прикрепляю: https://fex.net/ru/s/dosefsx). Около года заряжался блоком питания на 20в вместо 19. Так же были следы конденсата где-то на деталях PR223, PC251 (любил задремать с ноутом на пузе). Не знаю, что из этого связано, но сдохло питание по гпу, а за ним ушли и все входные ключи, в т.ч и на аккум. По питанию гп, кажется, PQ36 (или 37) и кондер в его обвязке, т.е. PL19(20), а так же ШИМ PU19. По входным ключам неисправная цепь графики палила PQ22, 21 и 82. Не знаю, что с ГПУ, потому что ремонт начинал с его выпаивания, а трафарет не имею.
Как заметил позже, блок питания так же сдох, и спустя несколько часов работы в пол силы уходил в защиту (на ноуте по это оборажалось как постоянные включения и отключения зарядки), возможно, от перегрева. Он ночь провисел в кз (ноут сдох когда я спал), так что возможно, в этом причина. Бп заменил на оригинальный, и теперь с зарядкой проблем нет.
В общем, в чём осталась проблема. Все неисправные детали я снял, входные ключи заменил. Ноут работает на встройке. Но не зависимо от бп, при его отключении, срабатывает троттлинг по питанию, который сбрасывает частоту цп до минимальной, и очень медленно, по одному шагу в 15 секунд примерно, повышает эту частоту, постепенно выводя частоту до штатной. Можно, конечно, через trottlestop его отключить и всё будет норм работать, но это не лечение. Тут установлен гибридный контроллер заряда, который может подавать сигнал PROCHOT по шине SMBus. Ещё этот сигнал может пойти от мультиконтроллера (надеюсь что нет, я хз как и чем прошивать новый), и вроде как от шим цп. В какую сторону мне копать?
Как заметил позже, блок питания так же сдох, и спустя несколько часов работы в пол силы уходил в защиту (на ноуте по это оборажалось как постоянные включения и отключения зарядки), возможно, от перегрева. Он ночь провисел в кз (ноут сдох когда я спал), так что возможно, в этом причина. Бп заменил на оригинальный, и теперь с зарядкой проблем нет.
В общем, в чём осталась проблема. Все неисправные детали я снял, входные ключи заменил. Ноут работает на встройке. Но не зависимо от бп, при его отключении, срабатывает троттлинг по питанию, который сбрасывает частоту цп до минимальной, и очень медленно, по одному шагу в 15 секунд примерно, повышает эту частоту, постепенно выводя частоту до штатной. Можно, конечно, через trottlestop его отключить и всё будет норм работать, но это не лечение. Тут установлен гибридный контроллер заряда, который может подавать сигнал PROCHOT по шине SMBus. Ещё этот сигнал может пойти от мультиконтроллера (надеюсь что нет, я хз как и чем прошивать новый), и вроде как от шим цп. В какую сторону мне копать?
>>45647
оно самое имеет место быть практически везде где жадный китаец решил сыканомить на припое происходит изза ебучих тепловых расширений и вибраций не сразу конечно но рано или поздно
оно самое имеет место быть практически везде где жадный китаец решил сыканомить на припое происходит изза ебучих тепловых расширений и вибраций не сразу конечно но рано или поздно
>>46171
Кстати, можешь посоветовать припой, чтобы я не был тем самым китайцем после ремонтов?
Кстати, можешь посоветовать припой, чтобы я не был тем самым китайцем после ремонтов?
>>46170
Вероятно, новые ключи по характеристикам отличаются, поэтому то, что замеряет для расчета температуры подложки ключа КЗ, выбивается из допустимых пределов. Причем либо ключи слишком пиздатые и КЗ думает что там -146*, либо вообще инверсия. Либо подгорело что-то еще, отвечающее за контроль температуры, терморезистор там с усилителем или резистивным делителем, хз.
Вероятно, новые ключи по характеристикам отличаются, поэтому то, что замеряет для расчета температуры подложки ключа КЗ, выбивается из допустимых пределов. Причем либо ключи слишком пиздатые и КЗ думает что там -146*, либо вообще инверсия. Либо подгорело что-то еще, отвечающее за контроль температуры, терморезистор там с усилителем или резистивным делителем, хз.
>>46248
Родные ключи были с большим сопротивлением Rds(on). В остальном идентичны. Не помню, где какой был, потому поставил те, что по схеме были указаны.
Родные ключи были с большим сопротивлением Rds(on). В остальном идентичны. Не помню, где какой был, потому поставил те, что по схеме были указаны.
34 Кб, 599x280>>46340
https://www.digchip.com/datasheets/parts/datasheet/2/192/ISL95829CIRTZ-pdf.php
Проверяй #VRHOT для начала.
https://www.digchip.com/datasheets/parts/datasheet/2/192/ISL95829CIRTZ-pdf.php
Проверяй #VRHOT для начала.
Есть одна rtx2080, работает норм, но при выходе из игорь черный экран и пиздец. Где теоретически может быть проблема? Тесты проходит, хуё-моё проходит, игори в окне играются, проблема только при полном экране.
Заебался я гулгить неисправность по симптомам, всё не то.
Суть токова: есть один LED телек, обычный HD, без Смарта, BQ 2402b V1. При подключении антенны (или включении с антенной) перестает реагировать на пульт, кнопка включения/управления на самом ТВ тоже не реагирует. Иногда при включении картинка есть, а звука нет и тоже пультом нихуя не сделать вообще. Ещё бывает, что включился, РОССИЯ1 пару секунд показывает и БАЦ – красный экран и зависон до выключения из розетки. А вот без антенны включается, всё работает, в HDMI вход воткнул ретро стик – работает. А если подключить недо антенну за 100 рублей из Фикс Прайса, то всего пару каналов показывает, но с тормозами (прием сигнала хуевый же) и можно переключать каналы и по меню лазать, т.е пульт работает. Но через время опять отвал происходит – серый экран и не работающий пульт.
Прошивку программатором заливать (которую ещё и не скачать без регистрации на форумах, которую так просто не пройти)? Или это хардварная проблема? Можете почувствовать?
Суть токова: есть один LED телек, обычный HD, без Смарта, BQ 2402b V1. При подключении антенны (или включении с антенной) перестает реагировать на пульт, кнопка включения/управления на самом ТВ тоже не реагирует. Иногда при включении картинка есть, а звука нет и тоже пультом нихуя не сделать вообще. Ещё бывает, что включился, РОССИЯ1 пару секунд показывает и БАЦ – красный экран и зависон до выключения из розетки. А вот без антенны включается, всё работает, в HDMI вход воткнул ретро стик – работает. А если подключить недо антенну за 100 рублей из Фикс Прайса, то всего пару каналов показывает, но с тормозами (прием сигнала хуевый же) и можно переключать каналы и по меню лазать, т.е пульт работает. Но через время опять отвал происходит – серый экран и не работающий пульт.
Прошивку программатором заливать (которую ещё и не скачать без регистрации на форумах, которую так просто не пройти)? Или это хардварная проблема? Можете почувствовать?
>>46186
Asahi.
Asahi.
>>47319
С USB фильмы нормально воспроизводит?
Плату визуально осматривал? Вздувшиеся конденсаторы есть?
В https://youtu.be/Hbq95c92IUw у телевизора сгорела часть под разъёмом антенны. Проверь у себя тоже.
С USB фильмы нормально воспроизводит?
Плату визуально осматривал? Вздувшиеся конденсаторы есть?
В https://youtu.be/Hbq95c92IUw у телевизора сгорела часть под разъёмом антенны. Проверь у себя тоже.
>>47469
Нормально.
Нету.
Да, смотрел это видео, но заморачиватьс с микропайкой не решился. Этот ТВ стоит сраных 8к, за ремонт брать (если он удастся, а не доломаю) с соседа 3к как-то не хочется. Отдал как есть, посоветовал купить Т2 приставку и не париться.
Спасибо, в любом случае.
> С USB фильмы нормально воспроизводит?
Нормально.
> Плату визуально осматривал? Вздувшиеся конденсаторы есть?
Нету.
> В https://youtu.be/Hbq95c92IUw у телевизора сгорела часть под разъёмом антенны. Проверь у себя тоже.
Да, смотрел это видео, но заморачиватьс с микропайкой не решился. Этот ТВ стоит сраных 8к, за ремонт брать (если он удастся, а не доломаю) с соседа 3к как-то не хочется. Отдал как есть, посоветовал купить Т2 приставку и не париться.
Спасибо, в любом случае.
8,6 Мб, 5472x3648>>35847 (OP)
Нужен совет анона "по ремонту". где-то год я купил с ру за 1000 рублей ноут SONY VGN-FZ31ZR (intel core 2 duo T8300\4Gb DDR2/300Gb hdd/ 15.4 WXGA+ 1280x800/Blu-ray drive/ Nvidia 8600M GS) Сидел значит, читал на нём двач пока не отвалился видео чип. Я его прогрел феном и ноут опять заработал. Но видимо лимит на прогрев этого чипа был исчерпан и после прогрева я слышу лишь три звуковых сигнала (длинный и два коротких).
Мне очень нравился этот старый бук, но я не знаю как его еще можно использовать. Процессоров с интегрированной графикой на core 2 duo просто нет. Видюх юсб или на mini pci-e вроде еще не придумали. есть разъем PC Card (PCMCIA), ExpressCard (54/34m). Еще и разъемы монитора у сони свои собственные. Вместо одного 40 пин, целых четыре!
Я если что кристаллизованный нищук из пердей. Может есть что-то 2д которое сюда можно присунуть? мэээх.
Нужен совет анона "по ремонту". где-то год я купил с ру за 1000 рублей ноут SONY VGN-FZ31ZR (intel core 2 duo T8300\4Gb DDR2/300Gb hdd/ 15.4 WXGA+ 1280x800/Blu-ray drive/ Nvidia 8600M GS) Сидел значит, читал на нём двач пока не отвалился видео чип. Я его прогрел феном и ноут опять заработал. Но видимо лимит на прогрев этого чипа был исчерпан и после прогрева я слышу лишь три звуковых сигнала (длинный и два коротких).
Мне очень нравился этот старый бук, но я не знаю как его еще можно использовать. Процессоров с интегрированной графикой на core 2 duo просто нет. Видюх юсб или на mini pci-e вроде еще не придумали. есть разъем PC Card (PCMCIA), ExpressCard (54/34m). Еще и разъемы монитора у сони свои собственные. Вместо одного 40 пин, целых четыре!
Я если что кристаллизованный нищук из пердей. Может есть что-то 2д которое сюда можно присунуть? мэээх.
>>48298
С этом моделью ты ничего не сделаешь. В северном мосту видеокарты нет. Новый такой чип ты не найдешь и, тем более, поменять сам не сможешь скорее всего.
Попробуй поискать на онлайн-барахолках, иногда подобных лет ноуты отдают бесплатно или почти бесплатно.
С этом моделью ты ничего не сделаешь. В северном мосту видеокарты нет. Новый такой чип ты не найдешь и, тем более, поменять сам не сможешь скорее всего.
Попробуй поискать на онлайн-барахолках, иногда подобных лет ноуты отдают бесплатно или почти бесплатно.
>>48298
Без видеоядра.
Вроде, были варианты с заменой на дектопные чипы, но это надо на vlab идти.
Проще не небать труп и купить модель sandy\ivy с интеграхой (они вечные)
>PM965
Без видеоядра.
>Nvidia 8600M GS
Вроде, были варианты с заменой на дектопные чипы, но это надо на vlab идти.
Проще не небать труп и купить модель sandy\ivy с интеграхой (они вечные)
80 Кб, 589x805Вопрос к матёрым задротам-ремонтёрам 100+ лвла.
Есть старый ноут с ICH8 (SLB9A). По даташиту в нём 10 USB-портов. При этом, в диспетчере устройств винды отображаются только 7 (с USBPDO-0 по USBPDO-6). Не важно, выведены они куда-то физически или нет, вопрос в другом: как программно активировать эти "отсутствующие" 3 порта? На уровне чего они отключаются, биоса или драйвера винды?
Есть старый ноут с ICH8 (SLB9A). По даташиту в нём 10 USB-портов. При этом, в диспетчере устройств винды отображаются только 7 (с USBPDO-0 по USBPDO-6). Не важно, выведены они куда-то физически или нет, вопрос в другом: как программно активировать эти "отсутствующие" 3 порта? На уровне чего они отключаются, биоса или драйвера винды?
>>49344
На уровне биоса, в процессе инициализации. Часть может включаться по условию (для внутренних - если стоит 3G-модем например).
На уровне биоса, в процессе инициализации. Часть может включаться по условию (для внутренних - если стоит 3G-модем например).
>>49431
>>49592
Рапортую. На выходных знатно поебался, извращался как мог.
У некроноута два юсб порта, а мне для моих задач надо было минимум три. С трудом нашёл бордвью на эту некроту, после чего многое прояснилось. Все неиспользуемые порты зачем-то выведены наружу к тестпоинтам близ хаба (с обоих сторон платы), и никуда больше не идут. Сперва подпаялся к 3 и 5 порту, заработал только 3-й. Уже победа! Значит, 5-й отключён прошивкой биоса. Решил попробовать перепаять c 5-го на соседние пятаки, на которых висит 9-й порт. И тут очень повезло, для этого даже не пришлось разбирать ноут, т.к. есть хороший доступ через крышку с вайфай и озу. 9-й порт оказался рабочим. И да, номера портов "имя физ. устройства" в винде и аппаратно не совпадают, как оказалось. Так что в поисках активного порта возможно придётся перебрать несколько.
Так я получил аж два рабочих доп. порта. Вывел наружу через щёлку посередине крышки снизу. Этот аппендикс можно убрать под крышку, если станет не нужен. Распиновка гребёнки зеркальная. Затем сварганил ответный кабель с разъёмами.
Вообще, был запасной план - использовать один из разведённых юсб портов. Помимо двух внешних, 1 выведен на бт-модуль, 1 на экспресскард и 1 на разъём матраса (наверно для камеры, но её в этой модели нет).
В гугле не находил, чтобы кто-то делал так же, не то что с таким же ноутом, а вообще. Так что я если не первооткрыватель такого изврата, то точно в числе первых таковых. Возможно, кому-то мой пример будет даже полезен.
Можете похвалить меня, какой же я у мамы аутист молодец.
>>49592
Рапортую. На выходных знатно поебался, извращался как мог.
У некроноута два юсб порта, а мне для моих задач надо было минимум три. С трудом нашёл бордвью на эту некроту, после чего многое прояснилось. Все неиспользуемые порты зачем-то выведены наружу к тестпоинтам близ хаба (с обоих сторон платы), и никуда больше не идут. Сперва подпаялся к 3 и 5 порту, заработал только 3-й. Уже победа! Значит, 5-й отключён прошивкой биоса. Решил попробовать перепаять c 5-го на соседние пятаки, на которых висит 9-й порт. И тут очень повезло, для этого даже не пришлось разбирать ноут, т.к. есть хороший доступ через крышку с вайфай и озу. 9-й порт оказался рабочим. И да, номера портов "имя физ. устройства" в винде и аппаратно не совпадают, как оказалось. Так что в поисках активного порта возможно придётся перебрать несколько.
Так я получил аж два рабочих доп. порта. Вывел наружу через щёлку посередине крышки снизу. Этот аппендикс можно убрать под крышку, если станет не нужен. Распиновка гребёнки зеркальная. Затем сварганил ответный кабель с разъёмами.
Вообще, был запасной план - использовать один из разведённых юсб портов. Помимо двух внешних, 1 выведен на бт-модуль, 1 на экспресскард и 1 на разъём матраса (наверно для камеры, но её в этой модели нет).
В гугле не находил, чтобы кто-то делал так же, не то что с таким же ноутом, а вообще. Так что я если не первооткрыватель такого изврата, то точно в числе первых таковых. Возможно, кому-то мой пример будет даже полезен.
Можете похвалить меня, какой же я у мамы аутист молодец.
>>49644
А ты хорош.
Подобным пердолингом ранее люди занимались во времена нетбука Asus EEEPC. Искали порты на плате, вживляли хабы в корпус, встраивали 3g модемы.
А ты хорош.
Подобным пердолингом ранее люди занимались во времена нетбука Asus EEEPC. Искали порты на плате, вживляли хабы в корпус, встраивали 3g модемы.
>>49644
Молодец :)
Да делали уже так. Не то, чтобы часто. У какого-то популярного русскоязычного ютуберского ремонтника было видео на эту тему. Кажется, ноутбук31, или кто-то из этой лиги. Но у него там эксперимент прошел скорее неудачно. Порт то заработал, но нестабильно.
Думаю, было бы неплохо фильтры туда запаять, если планируешь эти порты часто использовать.
Молодец :)
Да делали уже так. Не то, чтобы часто. У какого-то популярного русскоязычного ютуберского ремонтника было видео на эту тему. Кажется, ноутбук31, или кто-то из этой лиги. Но у него там эксперимент прошел скорее неудачно. Порт то заработал, но нестабильно.
Думаю, было бы неплохо фильтры туда запаять, если планируешь эти порты часто использовать.
>>49658
Я так чувствую, что с современными тенденциями на сокращение числа внешних интерфейсов и разъёмов, в ближайшие годы подобный пердолинг может стать обычным явлением.
>>49732
Блогеров не смотрю, ремонтами не занимаюсь. Ну, кроме как для себя.
Уже сутки с SDR-свистком, ни одного отвала/зависания. Всё заебись, проверено. У двух заводских портов по схеме должны быть TVS диоды и фильтры на линиях данных. Но в реале твс сборка не запаяна, а вместо фильтров - нуль-резисторы. Т.е. фактически по-заводу порты тупо выведены напрямую, как сделал я, без защит и фильтров. Кстати, я специально выбрал порты, которые выведены на одну сторону, а не те у которых линии данных выведены на разные стороны платы. Так длина проводов получается одинаковая. Что там у блогеров - похуй.
Впрочем, есть и ложка дёгтя: как оказалось, кора дуба Т5250 со скрипом еле-еле тянет три сдр свистка (два тянуло без вопросов). Придётся где-то заказывать какой-нить Т7ххх или даже Т9ххх для апгрейда. Ноут Dell A860 изначально дешманского сегмента, с целероном. И охлад там очень слабый. Так что даже хз, потянет оно ли более мощный камень по теплоотводу.
Я так чувствую, что с современными тенденциями на сокращение числа внешних интерфейсов и разъёмов, в ближайшие годы подобный пердолинг может стать обычным явлением.
>>49732
>ютуберского ремонтника
Блогеров не смотрю, ремонтами не занимаюсь. Ну, кроме как для себя.
>Порт то заработал, но нестабильно
>было бы неплохо фильтры туда запаять, если планируешь эти порты часто использовать
Уже сутки с SDR-свистком, ни одного отвала/зависания. Всё заебись, проверено. У двух заводских портов по схеме должны быть TVS диоды и фильтры на линиях данных. Но в реале твс сборка не запаяна, а вместо фильтров - нуль-резисторы. Т.е. фактически по-заводу порты тупо выведены напрямую, как сделал я, без защит и фильтров. Кстати, я специально выбрал порты, которые выведены на одну сторону, а не те у которых линии данных выведены на разные стороны платы. Так длина проводов получается одинаковая. Что там у блогеров - похуй.
Впрочем, есть и ложка дёгтя: как оказалось, кора дуба Т5250 со скрипом еле-еле тянет три сдр свистка (два тянуло без вопросов). Придётся где-то заказывать какой-нить Т7ххх или даже Т9ххх для апгрейда. Ноут Dell A860 изначально дешманского сегмента, с целероном. И охлад там очень слабый. Так что даже хз, потянет оно ли более мощный камень по теплоотводу.
>>49820
Ты щас ахуеть удивишься... Для одновременного мониторинга и записи с трёх разных частот.
Ты щас ахуеть удивишься... Для одновременного мониторинга и записи с трёх разных частот.
Как искать плавающие неисправности? Вот есть аудио ацп цап процессор. Раз в неделю у него просаживается громкость на выходе.
Конденсаторы в бп и местных стабилизаторах меняли, феном грели участки платы - ничего не нашлось.
Конденсаторы в бп и местных стабилизаторах меняли, феном грели участки платы - ничего не нашлось.
Помогите оживить флешку пикрил - в качестве установочного носителя она мне нахуй не нужна, а вот в качестве флешки на 32Гб оче пригодится. Проблема в том что она кирпич после попытки перевода в RW.
На втором пике маркировка на памяти. Кое-какие источники утверждают что это KIOXIA TC58TFG8T22TA0D [TLC-16K], а кое-какие - что это какая-то Toshiba.
До контроллера без распайки не могу добраться, он под портом спрятан. Но всякие умные софтины показывают это:
Controller: Phison PS2300
Flash ID: 983C98B3 76E3
Chip F/W: 01.02.10
Firmware Date: 2018-07-06
Product: 2311 Boot ROM
Internal Tags: 2RAF-AV9L
USB Device ID: VID = 13FE PID = 5500
Device Name: 2311 Boot ROM
Device Revision: 0110
Product Model: 2311 PRAM
Product Revision: 1.00
Controller Part-Number: PS2251-0B(PS230B) - F/W 01.02.10 [2018-07-06]
Flash ID code: 983C98B376E3 - KIOXIA TC58TFG8T22TA0D [TLC-16K]
Помогите найти бернер и прошивку пожалуйста.
Кое-где на форумах писали что разлочке поддается только 16Gb-версия, но опытным путем выяснилось что это пиздежь и пять флешек на 32Gb успешно переведены в RW. Проблема в том что из 20 аналогичных флешек эта встала раком, судя по всему в ней другой контроллер и разлочить тем же способом что и остальные не удалось.
На втором пике маркировка на памяти. Кое-какие источники утверждают что это KIOXIA TC58TFG8T22TA0D [TLC-16K], а кое-какие - что это какая-то Toshiba.
До контроллера без распайки не могу добраться, он под портом спрятан. Но всякие умные софтины показывают это:
Controller: Phison PS2300
Flash ID: 983C98B3 76E3
Chip F/W: 01.02.10
Firmware Date: 2018-07-06
Product: 2311 Boot ROM
Internal Tags: 2RAF-AV9L
USB Device ID: VID = 13FE PID = 5500
Device Name: 2311 Boot ROM
Device Revision: 0110
Product Model: 2311 PRAM
Product Revision: 1.00
Controller Part-Number: PS2251-0B(PS230B) - F/W 01.02.10 [2018-07-06]
Flash ID code: 983C98B376E3 - KIOXIA TC58TFG8T22TA0D [TLC-16K]
Помогите найти бернер и прошивку пожалуйста.
Кое-где на форумах писали что разлочке поддается только 16Gb-версия, но опытным путем выяснилось что это пиздежь и пять флешек на 32Gb успешно переведены в RW. Проблема в том что из 20 аналогичных флешек эта встала раком, судя по всему в ней другой контроллер и разлочить тем же способом что и остальные не удалось.
>>51422
А на кой эта хуйня тебе? У меня на ней из коробки был полностью убитый образ системы, срок хранения на тот момент был чет около 1-2х лет. Максимум такая на брелок годится.
А на кой эта хуйня тебе? У меня на ней из коробки был полностью убитый образ системы, срок хранения на тот момент был чет около 1-2х лет. Максимум такая на брелок годится.
>>51422
Пчёл, я бы понял 10 лет назад, но сейчас флешка на 32 гб стоит 300 руб, а за 700 руб можно купить 128 гб флешку с usb 3.0, и это с нынешним курсом. На алипомойках можно найти ещё дешевле. Тебе своё время не дороже?
Пчёл, я бы понял 10 лет назад, но сейчас флешка на 32 гб стоит 300 руб, а за 700 руб можно купить 128 гб флешку с usb 3.0, и это с нынешним курсом. На алипомойках можно найти ещё дешевле. Тебе своё время не дороже?
198 Кб, 1200x900Притащил домой поломанный видеомагнитофон шарп vc-ma31. Лентопротяг подавал признаки жизни - головка крутилась, шестеренки тоже.
Разобрал сломанную механику (кассетоприемник), залатал, склеил, установил, вроде работает.
Осталось прикрутить лишь верхнюю крышку кармана, а для этого нужно снять переднюю панель. Кое как её отодрал относительно резким рывком, и теперь ЛПМ внезапно омертвел. При включении ни один моторчик не дергается, головка чуть-чуть шевелится если выдернуть и вставить шлейф, и всё на этом.
Панель никак с электроникой не связана, тупо пластиковая накладка с кнопками, которые должны давить на электрические кнопки на схеме. Плату никак не гнул. Дисплей горит, часы настраиваются, телеканалы тюнера переключаются. Все кнопки работают - дают реакцию то бишь. Только электро-механическая часть вырубилась. Куда копать?
Я даже карандашом пошевелил каждый электролит - думал может от снятия панели какой-то из них волшебным образом отошел от дорожек.
Разобрал сломанную механику (кассетоприемник), залатал, склеил, установил, вроде работает.
Осталось прикрутить лишь верхнюю крышку кармана, а для этого нужно снять переднюю панель. Кое как её отодрал относительно резким рывком, и теперь ЛПМ внезапно омертвел. При включении ни один моторчик не дергается, головка чуть-чуть шевелится если выдернуть и вставить шлейф, и всё на этом.
Панель никак с электроникой не связана, тупо пластиковая накладка с кнопками, которые должны давить на электрические кнопки на схеме. Плату никак не гнул. Дисплей горит, часы настраиваются, телеканалы тюнера переключаются. Все кнопки работают - дают реакцию то бишь. Только электро-механическая часть вырубилась. Куда копать?
Я даже карандашом пошевелил каждый электролит - думал может от снятия панели какой-то из них волшебным образом отошел от дорожек.
>>51689
Вот сейчас подумалось, может там какой-то фотоэлемент стоит который при снятой панели засвечиватся и не дает включиться лпм???
Попробую собрать полностью и снова включить.
Вот сейчас подумалось, может там какой-то фотоэлемент стоит который при снятой панели засвечиватся и не дает включиться лпм???
Попробую собрать полностью и снова включить.
>>51690
>>51689
Бля. писал писал и всё стерлось.
Короче говоря ЛПМ заработал - оказалось что проблема была в датчике кассеты.
Теперь другая неприятность - программная шестерня не взаимодействует с кассетоприемником. Кассета засовывается лишь пальцами. Или же наоборот шестерня сходит с ума, перекручивается и клинит. Надо как-то найти нужное положение при сборке.
>>51689
Бля. писал писал и всё стерлось.
Короче говоря ЛПМ заработал - оказалось что проблема была в датчике кассеты.
Теперь другая неприятность - программная шестерня не взаимодействует с кассетоприемником. Кассета засовывается лишь пальцами. Или же наоборот шестерня сходит с ума, перекручивается и клинит. Надо как-то найти нужное положение при сборке.
>>51689
>>51690
>>51700
Выставил шестерню. Без подвижного кармашка в который вкладывается кассета работает нормально. При включении гоняет рычаги туда-сюда. Но как только устанавливаешь кармашек, начинает клинить уже его. При проверке с кассетой его вообще уводит и клинит. Пазы кассетоприемника расшатаны, ремонт и склейка видимо ничего толком не дали. Да ещё выяснилось, что шторка датчика гуляет сама по себе - тоже расшаталась.
В общем не магнитофон а живой труп. Жаль, процессор-то целый, каждый раз пыжится при включении и проверяет всю механику.
Даже если искать новый кассетоприемник, не факт что шестерня работает действительно как надо. Так что разберу на детали и корпус.
Печально ещё что и головку не пересадить как донорскую, насколько я понимаю там надо что-то точно отстраивать, почти как на жестких дисках.
Но зато можно использовать вакуумно люминисцентный экран в качестве лампового усилителя, лол. Из бп сделать отдельный источник питания. Из тюнера - радио/передатчик.Ну и всё, пожалуй.
>>51690
>>51700
Выставил шестерню. Без подвижного кармашка в который вкладывается кассета работает нормально. При включении гоняет рычаги туда-сюда. Но как только устанавливаешь кармашек, начинает клинить уже его. При проверке с кассетой его вообще уводит и клинит. Пазы кассетоприемника расшатаны, ремонт и склейка видимо ничего толком не дали. Да ещё выяснилось, что шторка датчика гуляет сама по себе - тоже расшаталась.
В общем не магнитофон а живой труп. Жаль, процессор-то целый, каждый раз пыжится при включении и проверяет всю механику.
Даже если искать новый кассетоприемник, не факт что шестерня работает действительно как надо. Так что разберу на детали и корпус.
Печально ещё что и головку не пересадить как донорскую, насколько я понимаю там надо что-то точно отстраивать, почти как на жестких дисках.
Но зато можно использовать вакуумно люминисцентный экран в качестве лампового усилителя, лол. Из бп сделать отдельный источник питания. Из тюнера - радио/передатчик.Ну и всё, пожалуй.
>>51501
Она мне в качестве полноценной флешки RW для всякой маловажной хуйни.
>>51531
300р тоже не лишние.
Я иногда за это время сплю весь рабочий день. Еще глупые вопросы будут?
>А на кой эта хуйня тебе? У меня на ней из коробки был полностью убитый образ системы, срок хранения на тот момент был чет около 1-2х лет. Максимум такая на брелок годится.
Она мне в качестве полноценной флешки RW для всякой маловажной хуйни.
>>51531
>но сейчас флешка на 32 гб стоит 300 руб
300р тоже не лишние.
>Тебе своё время не дороже?
Я иногда за это время сплю весь рабочий день. Еще глупые вопросы будут?
>>51422
А они точно пригодны к перезаписи? Может, там какая-то память, которую и одна перезапись убить способна?
А они точно пригодны к перезаписи? Может, там какая-то память, которую и одна перезапись убить способна?
207 Кб, 1280x960>>35847 (OP)
Здарова, братва!
Есть Fluke 77 iv с ушатанным термостабильным резистором пикрил. Надо узнать его номинал и найти замену. Какие есть идеи?
Здарова, братва!
Есть Fluke 77 iv с ушатанным термостабильным резистором пикрил. Надо узнать его номинал и найти замену. Какие есть идеи?
>>51755
Просрется твоя маловажная хуйня раньше, чем ты про нее вспомнишь.
Нужно перебирать архивы с бернерами и поддержкой конкретных флешей, это нормально. В крайнем случае придется угадывать параметры (смотреть дш на флеш) и забивать их ручками в конфиг-файл. Если и это не поможет, то брелок на шею.
Просрется твоя маловажная хуйня раньше, чем ты про нее вспомнишь.
>Помогите найти бернер и прошивку пожалуйста.
Нужно перебирать архивы с бернерами и поддержкой конкретных флешей, это нормально. В крайнем случае придется угадывать параметры (смотреть дш на флеш) и забивать их ручками в конфиг-файл. Если и это не поможет, то брелок на шею.
>>51846
Точно, почти джва десятка флешек по 16/32Gb переведены в RW и теперь туда можно писать.
Точно, почти джва десятка флешек по 16/32Gb переведены в RW и теперь туда можно писать.
>>51948
Нет, там не серое кольцо, а серебристое. +- 10% разброс
К схеме описание:
RESISTOR,CERMET COMPOSITION,1K, +-10%,1W,-1300+-300PPM,TAPE
CF1-102K-T631 <D
Нет, там не серое кольцо, а серебристое. +- 10% разброс
К схеме описание:
RESISTOR,CERMET COMPOSITION,1K, +-10%,1W,-1300+-300PPM,TAPE
CF1-102K-T631 <D
>>51952
CERMET COMPOSITION — на керамической основе. Хоть трубка как у всех.
1 ватт рассеяния мощности
T631 — аксиальные луженые выводы.
Короче любой на 1 кОм и 1 W. Совковый МЛТ-1 +-250ppm, если не ошибаюсь.
> CF1 — Carbon Film Resistor. Обычный шумный карбон. Даже не металлоплёнка. Мне так кажется, разницы нет.
CERMET COMPOSITION — на керамической основе. Хоть трубка как у всех.
1 ватт рассеяния мощности
T631 — аксиальные луженые выводы.
Короче любой на 1 кОм и 1 W. Совковый МЛТ-1 +-250ppm, если не ошибаюсь.
245 Кб, 898x960Знает кто нормальную контору с недорогими качественными дитолями и доставкой по РФ? Нужно рекап пузатому сделать, полез гуглить - в ЧиД говно одно JCCON, JWCO, откровенная хуйня, полтора JB, но по качеству их не знаю, дорогое, на озоне такое же говно дешевое, в промэлектронике пойдет Panasonic, Epcos, но не меньше 500р на позицию, а у меня их 6 по 5 штучек, хуйня короче. На алике тоже хер знает что придет, там я вообще в твердотелки нырнул, нихуя не понял и вынырнул.
>>52029
Я в старых лазерных принтерах встречал аналогичные высоковольтные сопротивления.
Я в старых лазерных принтерах встречал аналогичные высоковольтные сопротивления.
>>52015
Бамп!
Бамп!
>>35847 (OP)
Чинил ноут, который сдох после очередного штатного включения. Прозвонил все на входе, с 1 ключа терялось 19 вольт на ключ приходило 19, а должно 24, поглядел тучу времени видео и понял, что надо пропаять все, выпаятьто, что в схеме криво звонится из-за особенностей схемотехники и впаять обратно. Приобрел паяльную станцию у приятеля за 2200 с феном и приступил к делу. Получил на второй ключ КЗ , которое вероятно и был, они там мосфеты стоят параллельно зеркально друг другу один питает чарджер другой принимает ток с адаптера. Заказал входные ключи типа а5 gna, потренировался на старой плате , когда понял, что четко пропаяю принялся паять. Прогрел пропал дорожки и ножки - нихуя результата, как будто даже хуже стало, питание пропало совсем. Почитал, что надо чарджер bq725 менять, там сложнее, но qfn все таки не бга, прозвонил там все вроде ок , после замены чарджера получил скаяущее напряжение от 0.5 до 4 вольт и выкинул нахуй это говно, потому что мужики до кучи Биос сначала прошивают и микруху меняют, понял, что плавающая хуйня это не л моему мозгу и времени и забросил в урну. Мой уровень остановился на ремонте тв приставок, утюгов и геймпадов. Ноуты пиздец как сложно ремонтировать. Одно успокаивает не я один такой дурак лезу и получаю хуй. Может мастер и разобрался бы, только нахуй надо, не равнозначно потраченному времени.
Чинил ноут, который сдох после очередного штатного включения. Прозвонил все на входе, с 1 ключа терялось 19 вольт на ключ приходило 19, а должно 24, поглядел тучу времени видео и понял, что надо пропаять все, выпаятьто, что в схеме криво звонится из-за особенностей схемотехники и впаять обратно. Приобрел паяльную станцию у приятеля за 2200 с феном и приступил к делу. Получил на второй ключ КЗ , которое вероятно и был, они там мосфеты стоят параллельно зеркально друг другу один питает чарджер другой принимает ток с адаптера. Заказал входные ключи типа а5 gna, потренировался на старой плате , когда понял, что четко пропаяю принялся паять. Прогрел пропал дорожки и ножки - нихуя результата, как будто даже хуже стало, питание пропало совсем. Почитал, что надо чарджер bq725 менять, там сложнее, но qfn все таки не бга, прозвонил там все вроде ок , после замены чарджера получил скаяущее напряжение от 0.5 до 4 вольт и выкинул нахуй это говно, потому что мужики до кучи Биос сначала прошивают и микруху меняют, понял, что плавающая хуйня это не л моему мозгу и времени и забросил в урну. Мой уровень остановился на ремонте тв приставок, утюгов и геймпадов. Ноуты пиздец как сложно ремонтировать. Одно успокаивает не я один такой дурак лезу и получаю хуй. Может мастер и разобрался бы, только нахуй надо, не равнозначно потраченному времени.
Посаны, как называется (как искать) пикрил переключатель?
Оно казалось бы выбросить и купить новый конвертер, цена которому 150руб, но я попробую все-таки восстановить (он отъебан еще китайцами).
Оно казалось бы выбросить и купить новый конвертер, цена которому 150руб, но я попробую все-таки восстановить (он отъебан еще китайцами).
>>53172
https://klsele.com/products/Switches/Slide-Switches/7626.html ?
Вообще просто перемычка запаяй
https://klsele.com/products/Switches/Slide-Switches/7626.html ?
Вообще просто перемычка запаяй
>>52191
У меня как-то сдох ноут у родителей, который я им давно-давно подарил. По входу КЗ, ноут был старый и задроченный, уже менял залитую клаву, но её снова залили, плюс ноут несколько рза падал на кафель и корпус помяло. Ну хуй с ним, купил им другой ноут, а этот оставил полежать.
Полежал он с годик, я нашёл бесплатно на него схему, насмотрелся ютуба. Включаю - КЗ по входу 19в, БП в защиту уходит. Я его разобрал, открыл схему и давай искать КЗ. Тыкаю по входу - есть КЗ, ну, думаю, пробило верхний ключ где-то и пизда дискретке или чему-там ещё. Тыкаю тыкаю и что-то криминала не вижу. Проверяю - по входу 19 В КЗ ушло. Я включаю ноут - он включается, но не грузится, на матице нихуя нет. Я подумал-подумал и решил хуй с ним.
Прошло пару дней, думаю, ну вот сейчас настроение заебись, уж точно починю. Включаю - а он хуякс и заработал. Вот так я нихуя не сдалал, а ноут работает (с внешней клавой, правда).
>Чинил ноут, который сдох после очередного штатного включения.
У меня как-то сдох ноут у родителей, который я им давно-давно подарил. По входу КЗ, ноут был старый и задроченный, уже менял залитую клаву, но её снова залили, плюс ноут несколько рза падал на кафель и корпус помяло. Ну хуй с ним, купил им другой ноут, а этот оставил полежать.
Полежал он с годик, я нашёл бесплатно на него схему, насмотрелся ютуба. Включаю - КЗ по входу 19в, БП в защиту уходит. Я его разобрал, открыл схему и давай искать КЗ. Тыкаю по входу - есть КЗ, ну, думаю, пробило верхний ключ где-то и пизда дискретке или чему-там ещё. Тыкаю тыкаю и что-то криминала не вижу. Проверяю - по входу 19 В КЗ ушло. Я включаю ноут - он включается, но не грузится, на матице нихуя нет. Я подумал-подумал и решил хуй с ним.
Прошло пару дней, думаю, ну вот сейчас настроение заебись, уж точно починю. Включаю - а он хуякс и заработал. Вот так я нихуя не сдалал, а ноут работает (с внешней клавой, правда).
>>53222
гвоздьом и переключай, делов на 30 секунд две перемычки передвинуть.
гвоздьом и переключай, делов на 30 секунд две перемычки передвинуть.
Почаны, нужна помощь с ровутером. В /s смысла идти нет, там одни клованы, в /hw слишком казуально, в /pr мертво, остаетесь только вы, и так как вы все-таки пердолите всякие контроллеры - наверное только вы сможете мне помочь.
Есть одна MX25L12835F (128Mbits, 256bytes, 16Mb ROM) - это родная память устройства.
Есть одна MX25L25635E (256Mbits, 256bytes, 32Mb ROM) - это аналог большего объема.
На родную память MX25L12835F я накатил OpenWRT, но меня напрягает оставшееся свободное место в ~9Мб. Может быть это и много (пакеты весят хуй да нихуя), но я хочу больше! Поэтому я и купил MX25L25635E.
Я считал содержимое MX25L12835F c OpenWRT внутри, зашил это в MX25L25635E и успешно загрузился, но очевидно что пиздой пошли некоторые нюансы, например раздел art больше не в конце памяти как должен быть (хотя указатель на него должен стоять верный).
# cat /proc/mtd родной памяти показывает мне:
dev: size erasesize name
mtd0: 00060000 00010000 "u-boot"
mtd1: 00010000 00010000 "u-boot-env"
mtd2: 00790000 00010000 "firmware"
mtd3: 00200000 00010000 "kernel"
mtd4: 00590000 00010000 "rootfs"
mtd5: 00230000 00010000 "rootfs_data"
mtd6: 00790000 00010000 "kernel1"
mtd7: 00020000 00010000 "bs"
mtd8: 00040000 00010000 "cfg"
mtd9: 00010000 00010000 "art"
df показывает мне что /overlay сидит на /dev/mtdblock5
Очевидно что mtd5 == rootfs_data == /overlay == /dev/mtdblock5, и именно его мне и нужно заресайзить со смещением последующих разделов в конец памяти. И еще поменять адреса в загрузчике. И наверное перезалить загрузчик на универсальный uboot/breed потому что сейчас используется стоковый и это наверное может вызвать проблемы в моей задаче. А mtd6 вообще стереть нахуй, приплюсовав это место к mtd5, потому что я все равно делал erase kernel1 и там нихуя нет.
Как это зделоть? Дальше я не знаю, помогите. Интернеты говорят что это может сделать mtdtools (который я не нашел), кроме того но там какие-то блядь смещения надо высчитывать (нет, я понял что это такое, просто я кукухой свистну если начну это считать). Дайте мне пожалуйста что скопипастить в консоль чтобы мне стало заебись и я получил то что хотел inb4 mtd erase kernel0
Вот вам дамп с работающей MX25L25635E https://dropmefiles.com/lRCpt
Есть одна MX25L12835F (128Mbits, 256bytes, 16Mb ROM) - это родная память устройства.
Есть одна MX25L25635E (256Mbits, 256bytes, 32Mb ROM) - это аналог большего объема.
На родную память MX25L12835F я накатил OpenWRT, но меня напрягает оставшееся свободное место в ~9Мб. Может быть это и много (пакеты весят хуй да нихуя), но я хочу больше! Поэтому я и купил MX25L25635E.
Я считал содержимое MX25L12835F c OpenWRT внутри, зашил это в MX25L25635E и успешно загрузился, но очевидно что пиздой пошли некоторые нюансы, например раздел art больше не в конце памяти как должен быть (хотя указатель на него должен стоять верный).
# cat /proc/mtd родной памяти показывает мне:
dev: size erasesize name
mtd0: 00060000 00010000 "u-boot"
mtd1: 00010000 00010000 "u-boot-env"
mtd2: 00790000 00010000 "firmware"
mtd3: 00200000 00010000 "kernel"
mtd4: 00590000 00010000 "rootfs"
mtd5: 00230000 00010000 "rootfs_data"
mtd6: 00790000 00010000 "kernel1"
mtd7: 00020000 00010000 "bs"
mtd8: 00040000 00010000 "cfg"
mtd9: 00010000 00010000 "art"
df показывает мне что /overlay сидит на /dev/mtdblock5
Очевидно что mtd5 == rootfs_data == /overlay == /dev/mtdblock5, и именно его мне и нужно заресайзить со смещением последующих разделов в конец памяти. И еще поменять адреса в загрузчике. И наверное перезалить загрузчик на универсальный uboot/breed потому что сейчас используется стоковый и это наверное может вызвать проблемы в моей задаче. А mtd6 вообще стереть нахуй, приплюсовав это место к mtd5, потому что я все равно делал erase kernel1 и там нихуя нет.
Как это зделоть? Дальше я не знаю, помогите. Интернеты говорят что это может сделать mtdtools (который я не нашел), кроме того но там какие-то блядь смещения надо высчитывать (нет, я понял что это такое, просто я кукухой свистну если начну это считать). Дайте мне пожалуйста что скопипастить в консоль чтобы мне стало заебись и я получил то что хотел inb4 mtd erase kernel0
Вот вам дамп с работающей MX25L25635E https://dropmefiles.com/lRCpt
Почаны, нужна помощь с ровутером. В /s смысла идти нет, там одни клованы, в /hw слишком казуально, в /pr мертво, остаетесь только вы, и так как вы все-таки пердолите всякие контроллеры - наверное только вы сможете мне помочь.
Есть одна MX25L12835F (128Mbits, 256bytes, 16Mb ROM) - это родная память устройства.
Есть одна MX25L25635E (256Mbits, 256bytes, 32Mb ROM) - это аналог большего объема.
На родную память MX25L12835F я накатил OpenWRT, но меня напрягает оставшееся свободное место в ~9Мб. Может быть это и много (пакеты весят хуй да нихуя), но я хочу больше! Поэтому я и купил MX25L25635E.
Я считал содержимое MX25L12835F c OpenWRT внутри, зашил это в MX25L25635E и успешно загрузился, но очевидно что пиздой пошли некоторые нюансы, например раздел art больше не в конце памяти как должен быть (хотя указатель на него должен стоять верный).
# cat /proc/mtd родной памяти показывает мне:
dev: size erasesize name
mtd0: 00060000 00010000 "u-boot"
mtd1: 00010000 00010000 "u-boot-env"
mtd2: 00790000 00010000 "firmware"
mtd3: 00200000 00010000 "kernel"
mtd4: 00590000 00010000 "rootfs"
mtd5: 00230000 00010000 "rootfs_data"
mtd6: 00790000 00010000 "kernel1"
mtd7: 00020000 00010000 "bs"
mtd8: 00040000 00010000 "cfg"
mtd9: 00010000 00010000 "art"
df показывает мне что /overlay сидит на /dev/mtdblock5
Очевидно что mtd5 == rootfs_data == /overlay == /dev/mtdblock5, и именно его мне и нужно заресайзить со смещением последующих разделов в конец памяти. И еще поменять адреса в загрузчике. И наверное перезалить загрузчик на универсальный uboot/breed потому что сейчас используется стоковый и это наверное может вызвать проблемы в моей задаче. А mtd6 вообще стереть нахуй, приплюсовав это место к mtd5, потому что я все равно делал erase kernel1 и там нихуя нет.
Как это зделоть? Дальше я не знаю, помогите. Интернеты говорят что это может сделать mtdtools (который я не нашел), кроме того но там какие-то блядь смещения надо высчитывать (нет, я понял что это такое, просто я кукухой свистну если начну это считать). Дайте мне пожалуйста что скопипастить в консоль чтобы мне стало заебись и я получил то что хотел inb4 mtd erase kernel0
Вот вам дамп с работающей MX25L25635E https://dropmefiles.com/lRCpt
Есть одна MX25L12835F (128Mbits, 256bytes, 16Mb ROM) - это родная память устройства.
Есть одна MX25L25635E (256Mbits, 256bytes, 32Mb ROM) - это аналог большего объема.
На родную память MX25L12835F я накатил OpenWRT, но меня напрягает оставшееся свободное место в ~9Мб. Может быть это и много (пакеты весят хуй да нихуя), но я хочу больше! Поэтому я и купил MX25L25635E.
Я считал содержимое MX25L12835F c OpenWRT внутри, зашил это в MX25L25635E и успешно загрузился, но очевидно что пиздой пошли некоторые нюансы, например раздел art больше не в конце памяти как должен быть (хотя указатель на него должен стоять верный).
# cat /proc/mtd родной памяти показывает мне:
dev: size erasesize name
mtd0: 00060000 00010000 "u-boot"
mtd1: 00010000 00010000 "u-boot-env"
mtd2: 00790000 00010000 "firmware"
mtd3: 00200000 00010000 "kernel"
mtd4: 00590000 00010000 "rootfs"
mtd5: 00230000 00010000 "rootfs_data"
mtd6: 00790000 00010000 "kernel1"
mtd7: 00020000 00010000 "bs"
mtd8: 00040000 00010000 "cfg"
mtd9: 00010000 00010000 "art"
df показывает мне что /overlay сидит на /dev/mtdblock5
Очевидно что mtd5 == rootfs_data == /overlay == /dev/mtdblock5, и именно его мне и нужно заресайзить со смещением последующих разделов в конец памяти. И еще поменять адреса в загрузчике. И наверное перезалить загрузчик на универсальный uboot/breed потому что сейчас используется стоковый и это наверное может вызвать проблемы в моей задаче. А mtd6 вообще стереть нахуй, приплюсовав это место к mtd5, потому что я все равно делал erase kernel1 и там нихуя нет.
Как это зделоть? Дальше я не знаю, помогите. Интернеты говорят что это может сделать mtdtools (который я не нашел), кроме того но там какие-то блядь смещения надо высчитывать (нет, я понял что это такое, просто я кукухой свистну если начну это считать). Дайте мне пожалуйста что скопипастить в консоль чтобы мне стало заебись и я получил то что хотел inb4 mtd erase kernel0
Вот вам дамп с работающей MX25L25635E https://dropmefiles.com/lRCpt
168 Кб, 800x566>>53232
cat /proc/cmdline что говорит?
Где у тебя разметка mtd? В бутлоадере, ядре, или в .dts ?
Копать вообще стоит в сторону чтения документации, https://linuxlink.timesys.com/docs/wiki/engineering/HOWTO_Partition_MTD_on_the_Command_Line + mtd-utils + https://forum.openwrt.org/t/help-understanding-mtd-partitions/151296
cat /proc/cmdline что говорит?
Где у тебя разметка mtd? В бутлоадере, ядре, или в .dts ?
Копать вообще стоит в сторону чтения документации, https://linuxlink.timesys.com/docs/wiki/engineering/HOWTO_Partition_MTD_on_the_Command_Line + mtd-utils + https://forum.openwrt.org/t/help-understanding-mtd-partitions/151296
>>53235
Из-под u-boot я вижу это:
device nor0 <ath-nor0>, # parts = 7
#: name size offset mask_flags
0: u-boot 0x00060000 0x00000000 0
1: u-boot-env 0x00010000 0x00060000 0
2: kernel0 0x00790000 0x00070000 0
3: kernel1 0x00790000 0x00800000 0
4: bs 0x00020000 0x00f90000 0
5: cfg 0x00040000 0x00fb0000 0
6: EEPROM 0x00010000 0x00ff0000 0
Так же из-под u-boot я могу посмотреть printenv, очевидно что mtdparts повторяет то что выше, а bootargs отчасти повторяет /proc/cmdline ниже:
bootcmd=run ubntappinit; go $ubntaddr ubntboot;bootm $flash_boot_addr
bootdelay=2
ipaddr=192.168.1.20
serverip=192.168.1.254
ubntappinit=go ${ubntaddr} uappinit;go ${ubntaddr} ureset_button;urescue;go ${ubntaddr} uwrite
usetbrev=go ${ubntaddr} usetbrev
usetprotect=go ${ubntaddr} usetprotect
usetbid=go ${ubntaddr} usetbid
usetmac=go ${ubntaddr} usetmac
usetrd=go ${ubntaddr} usetrd
mtdparts=mtdparts=ath-nor0:384k(u-boot),64k(u-boot-env),7744k(kernel0),7744k(kernel1),128k(bs),256k(cfg),64k(EEPROM)
ethact=eth0
bootargs=console=ttyS0,115200 panic=3
stdin=serial
stdout=serial
stderr=serial
ubntaddr=80200020
Из-под ОС - то что здесь >>53232
/proc/cmdline: console=ttyS0,115200n8 rootfstype=squashfs,jffs2
А вот dts у меня вообще нет - во-первых find его не находит, а во-вторых это файло используется при компиляции загрузчика и как раз-таки описывает разметку, емнип.
Бля... Нет, я все понимаю, без rtfm никуда, но это станет слишком трудозатратным для моей задачи и мне проще наверное будет купить UART-USB и монтировать /overlay на внешнюю USB-flash, хотя это несколько не то что я хотел конечно же.
>Где у тебя разметка mtd? В бутлоадере, ядре, или в .dts ?
Из-под u-boot я вижу это:
device nor0 <ath-nor0>, # parts = 7
#: name size offset mask_flags
0: u-boot 0x00060000 0x00000000 0
1: u-boot-env 0x00010000 0x00060000 0
2: kernel0 0x00790000 0x00070000 0
3: kernel1 0x00790000 0x00800000 0
4: bs 0x00020000 0x00f90000 0
5: cfg 0x00040000 0x00fb0000 0
6: EEPROM 0x00010000 0x00ff0000 0
Так же из-под u-boot я могу посмотреть printenv, очевидно что mtdparts повторяет то что выше, а bootargs отчасти повторяет /proc/cmdline ниже:
bootcmd=run ubntappinit; go $ubntaddr ubntboot;bootm $flash_boot_addr
bootdelay=2
ipaddr=192.168.1.20
serverip=192.168.1.254
ubntappinit=go ${ubntaddr} uappinit;go ${ubntaddr} ureset_button;urescue;go ${ubntaddr} uwrite
usetbrev=go ${ubntaddr} usetbrev
usetprotect=go ${ubntaddr} usetprotect
usetbid=go ${ubntaddr} usetbid
usetmac=go ${ubntaddr} usetmac
usetrd=go ${ubntaddr} usetrd
mtdparts=mtdparts=ath-nor0:384k(u-boot),64k(u-boot-env),7744k(kernel0),7744k(kernel1),128k(bs),256k(cfg),64k(EEPROM)
ethact=eth0
bootargs=console=ttyS0,115200 panic=3
stdin=serial
stdout=serial
stderr=serial
ubntaddr=80200020
Из-под ОС - то что здесь >>53232
/proc/cmdline: console=ttyS0,115200n8 rootfstype=squashfs,jffs2
А вот dts у меня вообще нет - во-первых find его не находит, а во-вторых это файло используется при компиляции загрузчика и как раз-таки описывает разметку, емнип.
>Копать вообще стоит в сторону чтения документации
Бля... Нет, я все понимаю, без rtfm никуда, но это станет слишком трудозатратным для моей задачи и мне проще наверное будет купить UART-USB и монтировать /overlay на внешнюю USB-flash, хотя это несколько не то что я хотел конечно же.
>>53235
Из-под u-boot я вижу это:
device nor0 <ath-nor0>, # parts = 7
#: name size offset mask_flags
0: u-boot 0x00060000 0x00000000 0
1: u-boot-env 0x00010000 0x00060000 0
2: kernel0 0x00790000 0x00070000 0
3: kernel1 0x00790000 0x00800000 0
4: bs 0x00020000 0x00f90000 0
5: cfg 0x00040000 0x00fb0000 0
6: EEPROM 0x00010000 0x00ff0000 0
Так же из-под u-boot я могу посмотреть printenv, очевидно что mtdparts повторяет то что выше, а bootargs отчасти повторяет /proc/cmdline ниже:
bootcmd=run ubntappinit; go $ubntaddr ubntboot;bootm $flash_boot_addr
bootdelay=2
ipaddr=192.168.1.20
serverip=192.168.1.254
ubntappinit=go ${ubntaddr} uappinit;go ${ubntaddr} ureset_button;urescue;go ${ubntaddr} uwrite
usetbrev=go ${ubntaddr} usetbrev
usetprotect=go ${ubntaddr} usetprotect
usetbid=go ${ubntaddr} usetbid
usetmac=go ${ubntaddr} usetmac
usetrd=go ${ubntaddr} usetrd
mtdparts=mtdparts=ath-nor0:384k(u-boot),64k(u-boot-env),7744k(kernel0),7744k(kernel1),128k(bs),256k(cfg),64k(EEPROM)
ethact=eth0
bootargs=console=ttyS0,115200 panic=3
stdin=serial
stdout=serial
stderr=serial
ubntaddr=80200020
Из-под ОС - то что здесь >>53232
/proc/cmdline: console=ttyS0,115200n8 rootfstype=squashfs,jffs2
А вот dts у меня вообще нет - во-первых find его не находит, а во-вторых это файло используется при компиляции загрузчика и как раз-таки описывает разметку, емнип.
Бля... Нет, я все понимаю, без rtfm никуда, но это станет слишком трудозатратным для моей задачи и мне проще наверное будет купить UART-USB и монтировать /overlay на внешнюю USB-flash, хотя это несколько не то что я хотел конечно же.
>Где у тебя разметка mtd? В бутлоадере, ядре, или в .dts ?
Из-под u-boot я вижу это:
device nor0 <ath-nor0>, # parts = 7
#: name size offset mask_flags
0: u-boot 0x00060000 0x00000000 0
1: u-boot-env 0x00010000 0x00060000 0
2: kernel0 0x00790000 0x00070000 0
3: kernel1 0x00790000 0x00800000 0
4: bs 0x00020000 0x00f90000 0
5: cfg 0x00040000 0x00fb0000 0
6: EEPROM 0x00010000 0x00ff0000 0
Так же из-под u-boot я могу посмотреть printenv, очевидно что mtdparts повторяет то что выше, а bootargs отчасти повторяет /proc/cmdline ниже:
bootcmd=run ubntappinit; go $ubntaddr ubntboot;bootm $flash_boot_addr
bootdelay=2
ipaddr=192.168.1.20
serverip=192.168.1.254
ubntappinit=go ${ubntaddr} uappinit;go ${ubntaddr} ureset_button;urescue;go ${ubntaddr} uwrite
usetbrev=go ${ubntaddr} usetbrev
usetprotect=go ${ubntaddr} usetprotect
usetbid=go ${ubntaddr} usetbid
usetmac=go ${ubntaddr} usetmac
usetrd=go ${ubntaddr} usetrd
mtdparts=mtdparts=ath-nor0:384k(u-boot),64k(u-boot-env),7744k(kernel0),7744k(kernel1),128k(bs),256k(cfg),64k(EEPROM)
ethact=eth0
bootargs=console=ttyS0,115200 panic=3
stdin=serial
stdout=serial
stderr=serial
ubntaddr=80200020
Из-под ОС - то что здесь >>53232
/proc/cmdline: console=ttyS0,115200n8 rootfstype=squashfs,jffs2
А вот dts у меня вообще нет - во-первых find его не находит, а во-вторых это файло используется при компиляции загрузчика и как раз-таки описывает разметку, емнип.
>Копать вообще стоит в сторону чтения документации
Бля... Нет, я все понимаю, без rtfm никуда, но это станет слишком трудозатратным для моей задачи и мне проще наверное будет купить UART-USB и монтировать /overlay на внешнюю USB-flash, хотя это несколько не то что я хотел конечно же.
>>53237
Да. А можно проще? Можно в лоб отредачить бекапы mtd поменяв адресацию разделов в hex-редакторе, залить на железку, сделать им mtd write и сверху накатить образ ОС в раздел с новой разметкой?
Да. А можно проще? Можно в лоб отредачить бекапы mtd поменяв адресацию разделов в hex-редакторе, залить на железку, сделать им mtd write и сверху накатить образ ОС в раздел с новой разметкой?
Вопрос от другого по поводу вышеописанного.
Флешка, в которую захожу через tty на устройстве(nas), не даёт сменить пароль пользователя. Захожу через текущий логин и пароль.
В консоли пишет, что ок, сменил. После загрузки снова те же.
Произошло после того, как в админ панели установил логин и пароль при первоначальной настройке NAS Western Digital. Я так понял, он прописался не на диск а во флешку.
Этот вопрос остался без ответа в linux тредах /s.
Флешка, в которую захожу через tty на устройстве(nas), не даёт сменить пароль пользователя. Захожу через текущий логин и пароль.
В консоли пишет, что ок, сменил. После загрузки снова те же.
Произошло после того, как в админ панели установил логин и пароль при первоначальной настройке NAS Western Digital. Я так понял, он прописался не на диск а во флешку.
Этот вопрос остался без ответа в linux тредах /s.
>>53239
Или еще можно dd, я где-то краем глаза видел примеры что ему можно указывать начало и конец того, куда он должен писать.
> сделать им mtd write
Или еще можно dd, я где-то краем глаза видел примеры что ему можно указывать начало и конец того, куда он должен писать.
>>53240
Похоже на то что внесенное тобой изменение сохраняется только в tmpfs (считай в RAM) а при перезагрузке очевидно считывается из ROM старое значение.
Тебе нужно записать изменение в память. Хз как там это у тебя, но для примера в альпине соммит в оверлей делается через lbu, в openwrt через uci. Возможно это поможет тебе оттолкнуться в поиске.
Так же возможно что тебе просто нужно сделать remount ro системного раздела, chroot туда и уже тогда сменить пароль.
Похоже на то что внесенное тобой изменение сохраняется только в tmpfs (считай в RAM) а при перезагрузке очевидно считывается из ROM старое значение.
Тебе нужно записать изменение в память. Хз как там это у тебя, но для примера в альпине соммит в оверлей делается через lbu, в openwrt через uci. Возможно это поможет тебе оттолкнуться в поиске.
Так же возможно что тебе просто нужно сделать remount ro системного раздела, chroot туда и уже тогда сменить пароль.
>>53240
На всякий уточню.
NAS Western Digital My Cloud Mirror
флеш h27u2g8f2ctr-bc
Через вэб фейс зайти не даёт никак. Техподдержка отмараживается(лась) стандартными ответами. Их способы восстановления с файлами не прокатили. К заводским настройкам не сбрасывает. Батарейка BIOS была извлечена на месяц и закорочен контакт.
На плате есть COM, подключался туда.
Может неправильно понял, но в устройстве произошла ошибка, где вместо записи информации в служебный раздел HDD, запись прошла на флешку. Во всяком случае мне техподдержка ответила, что данные пользователя должны были прописаться на HDD.
К плате в COM подключался без HDD.
На всякий уточню.
NAS Western Digital My Cloud Mirror
флеш h27u2g8f2ctr-bc
Через вэб фейс зайти не даёт никак. Техподдержка отмараживается(лась) стандартными ответами. Их способы восстановления с файлами не прокатили. К заводским настройкам не сбрасывает. Батарейка BIOS была извлечена на месяц и закорочен контакт.
На плате есть COM, подключался туда.
Может неправильно понял, но в устройстве произошла ошибка, где вместо записи информации в служебный раздел HDD, запись прошла на флешку. Во всяком случае мне техподдержка ответила, что данные пользователя должны были прописаться на HDD.
К плате в COM подключался без HDD.
84 Кб, 547x570>>53245
Кстати, если файловые системы битые, то ядро обычно делает remount в ro (read only) и ничего уже не меняется
Начинать надо с вдумчивого чтения бутлога и изучения логов на устройстве
>Может неправильно понял,
Кстати, если файловые системы битые, то ядро обычно делает remount в ro (read only) и ничего уже не меняется
Начинать надо с вдумчивого чтения бутлога и изучения логов на устройстве
>>53239
>>53239
Да, обычно полный образ для флэша готовится отдельно, а потом сразу заливается уже
Никто не мешает тебе ковырять дампы и делать всё, что угодно. Не ленись читать документацию на утилиты. Я выше ссылки кидал, что почитать.
>>53239
> Можно в лоб отредачить бекапы mtd поменяв адресацию разделов в hex-редакторе, залить на железку, сделать им mtd write и сверху накатить образ ОС в раздел с новой разметкой?
Да, обычно полный образ для флэша готовится отдельно, а потом сразу заливается уже
Никто не мешает тебе ковырять дампы и делать всё, что угодно. Не ленись читать документацию на утилиты. Я выше ссылки кидал, что почитать.
178 Кб, 640x395>>53251
>>53239
Читай про mtd-utils, ещё u-boot идёт с комплектом разных утилит
Замаунтить кусок бинаря можно с помощью losetup (указать начало и конец) и дальше просто mount, в ядре, очевидно, должна быть поддержка нужной ФС и ФС не должна быть только ридонли.
Можно вытащить нужный кусок с помощью dd
Вариантов вагон
>>53239
Читай про mtd-utils, ещё u-boot идёт с комплектом разных утилит
Замаунтить кусок бинаря можно с помощью losetup (указать начало и конец) и дальше просто mount, в ядре, очевидно, должна быть поддержка нужной ФС и ФС не должна быть только ридонли.
Можно вытащить нужный кусок с помощью dd
Вариантов вагон
>>53270
Вывод сосноли без нажатий клавиш https://ufile.io/8tivks8a
После логина пользователя(имя недефолтное), который сейчас за рута. Диски не подключены.
help
Built-in commands:
------------------
. : [ [[ alias bg break cd chdir command continue echo eval exec
exit export false fg getopts hash help jobs kill local printf
pwd read readonly return set shift source test times trap true
type ulimit umask unalias unset wait
root@MyCloud / # mount
%root% on / type unknown (rw)
proc on /proc type proc (rw)
/dev/ram0 on / type ext2 (rw)
sysfs on /sys type sysfs (defaults)
mdev on /dev type tmpfs (defaults)
proc on /proc type proc (0)
cgroup on /sys/fs/cgroup type cgroup (rw,memory,cpu)
ubi0:config on /usr/local/config type ubifs (0)
/dev/loop0 on /usr/local/modules type squashfs (loop)
tmpfs on /mnt type tmpfs (size=1m,nr_inodes=0)
tmpfs on /var/log type tmpfs (size=20m,nr_inodes=0)
tmpfs on /tmp type tmpfs (size=100m,nr_inodes=20000)
none on /usr/local/upload type tmpfs (rw,size=150m)
root@MyCloud / #
Вывод сосноли без нажатий клавиш https://ufile.io/8tivks8a
После логина пользователя(имя недефолтное), который сейчас за рута. Диски не подключены.
help
Built-in commands:
------------------
. : [ [[ alias bg break cd chdir command continue echo eval exec
exit export false fg getopts hash help jobs kill local printf
pwd read readonly return set shift source test times trap true
type ulimit umask unalias unset wait
root@MyCloud / # mount
%root% on / type unknown (rw)
proc on /proc type proc (rw)
/dev/ram0 on / type ext2 (rw)
sysfs on /sys type sysfs (defaults)
mdev on /dev type tmpfs (defaults)
proc on /proc type proc (0)
cgroup on /sys/fs/cgroup type cgroup (rw,memory,cpu)
ubi0:config on /usr/local/config type ubifs (0)
/dev/loop0 on /usr/local/modules type squashfs (loop)
tmpfs on /mnt type tmpfs (size=1m,nr_inodes=0)
tmpfs on /var/log type tmpfs (size=20m,nr_inodes=0)
tmpfs on /tmp type tmpfs (size=100m,nr_inodes=20000)
none on /usr/local/upload type tmpfs (rw,size=150m)
root@MyCloud / #
>>53280
root@MyCloud / # losetup
/dev/loop0: 0 /image.cfs
root@MyCloud / # remount rw
-sh: remount: not found
root@MyCloud / # losetup
/dev/loop0: 0 /image.cfs
root@MyCloud / # remount rw
-sh: remount: not found
>>52015
Мирэком и Кварц. У них есть какое-то количество конденсаторов Panasonic и Nichicon, например.
Мирэком и Кварц. У них есть какое-то количество конденсаторов Panasonic и Nichicon, например.
Сгорел ССД, как чинить?
Биос не видит. Раскрутил, одна деталь съехала и сгорела видимо. На диске пароли, поэтому отдавать диск и идти домой не вариант. Вот думаю че теперь делать. Есть кто разбирается, подскажите хоть примерно что это за деталь, такое есть в сервисах? Или мне теперь надо точно такой же диск покупать в качестве донора?
Биос не видит. Раскрутил, одна деталь съехала и сгорела видимо. На диске пароли, поэтому отдавать диск и идти домой не вариант. Вот думаю че теперь делать. Есть кто разбирается, подскажите хоть примерно что это за деталь, такое есть в сервисах? Или мне теперь надо точно такой же диск покупать в качестве донора?
>>54427
Отправь этому: https://www.youtube.com/@PCExpert186
Или этому: https://www.youtube.com/@vik-off9004
Для починки нужны инструменты (мультиметр, паяльник, лаб. БП, как минимум, а то и фен, плюс всё остальное)
Отправь этому: https://www.youtube.com/@PCExpert186
Или этому: https://www.youtube.com/@vik-off9004
Для починки нужны инструменты (мультиметр, паяльник, лаб. БП, как минимум, а то и фен, плюс всё остальное)
787 Кб, 1680x1280Есть один QCA9882 (на плате справа) и он не работает. Ни lspci не показывает, ни дамп с такого же (такого же бля) работающего устройства не поднял. Значит проблема железная, а я ни в зуб ногой и ни сантиметра в жопу в этих ваших диагностиках, я максимум могу наушники спаять. Как определить где говно? Может это обвязка его вышла из строя, а не сам чип.
И второй, отдельный вопрос, чтобы не разбивать на отдельные посты: а какой вольтаж нынче у светодиодов в мониторах? Раньше было 12в, а вчера я сунулся - разброс от 3,8 до 5,5в, это же охуеть. Это потому что разноудаленные участки ленты и зделоли разное напряжение чтобы скомпенсировать потери?
И второй, отдельный вопрос, чтобы не разбивать на отдельные посты: а какой вольтаж нынче у светодиодов в мониторах? Раньше было 12в, а вчера я сунулся - разброс от 3,8 до 5,5в, это же охуеть. Это потому что разноудаленные участки ленты и зделоли разное напряжение чтобы скомпенсировать потери?
>>56401
там флешка или проц не имеют случаем уникальный id?
питания все в норме? если да, меняй
ищи uart, подрубайся, смотри лог загрузки, кидай сюда
>>такого же бля
там флешка или проц не имеют случаем уникальный id?
>>lspci не показывает
питания все в норме? если да, меняй
ищи uart, подрубайся, смотри лог загрузки, кидай сюда
>>54413
>>54515
Ну если не можешь определить что это такое, а инфа важна - купи такой же SSD и переставь детальки.
Скорее всего это TVS диод на 5 вольт, который при импульсе с БП каких-нить 6.5 вольта закоротил линию +5 вольт на землю. Но в цепи по мимо его должен быть предохранитель, который теперь в обрыве, а пред я что-то не вижу.
В общем возьми ссдюк и отнеси в ремонт, попроси что бы сделали при тебе, т.к. боишься что они стянут мамины фотки.
>>54515
Ну если не можешь определить что это такое, а инфа важна - купи такой же SSD и переставь детальки.
Скорее всего это TVS диод на 5 вольт, который при импульсе с БП каких-нить 6.5 вольта закоротил линию +5 вольт на землю. Но в цепи по мимо его должен быть предохранитель, который теперь в обрыве, а пред я что-то не вижу.
В общем возьми ссдюк и отнеси в ремонт, попроси что бы сделали при тебе, т.к. боишься что они стянут мамины фотки.

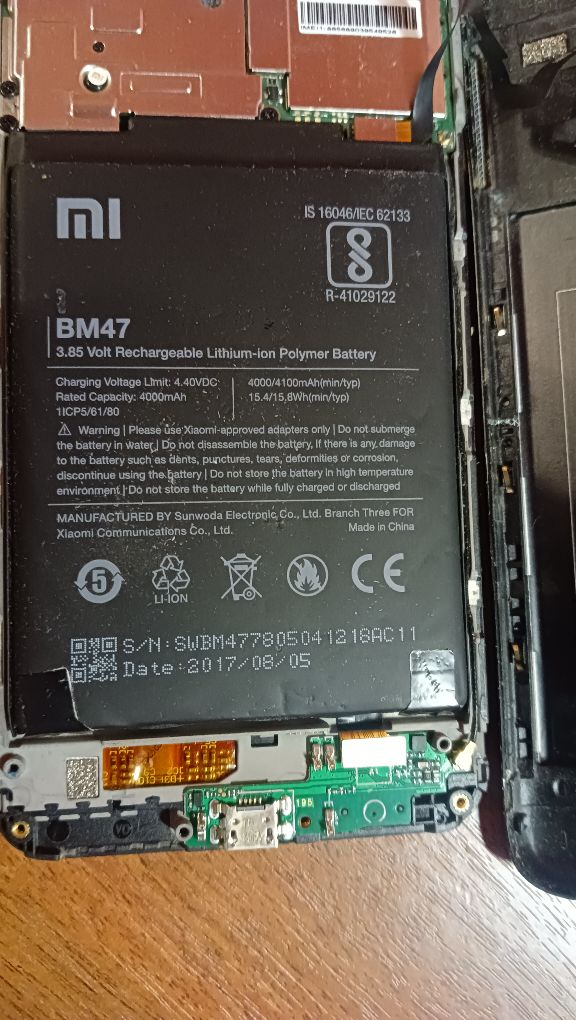

47 Кб, 1000x1000Вопрос от залетного
Менял аккум в смартфоне, в этот раз приехал такой, с него не надо снимать все эти прозрачные пленочки? Раньше были тупо черные.
Менял аккум в смартфоне, в этот раз приехал такой, с него не надо снимать все эти прозрачные пленочки? Раньше были тупо черные.
192 Кб, 1280x576Купил GTX970 (Asus Strix) за косарь. Замыкание по питанию, т.е БП уходит в защиту сразу же, вентиляторы делают оборот и всё глохнет. На плате видно что кто-то ковырялся и выпаял мосфеты. 2 мосфета в КЗ (пометил), а остальные 4.5 Ом. Ну КЗ это понятно, что пиздос. А 5 Ом это норма?
Сдуть пробитые и померять, ушло ли КЗ?
Сдуть пробитые и померять, ушло ли КЗ?
>>60537
Сдувай, не глядя меняй шим и мосфеты. На чип могло успеть прилететь 12В, поэтому шансы 50/50 получить брелок-сувенир.
Сдувай, не глядя меняй шим и мосфеты. На чип могло успеть прилететь 12В, поэтому шансы 50/50 получить брелок-сувенир.
>>60539
Бля, поздно ты написал. Сдул самый верхний слева. КЗ пропало. Включил, пост прошел, потом пошел дым. Щас КЗ почти на всех мосфетах.
Бля, поздно ты написал. Сдул самый верхний слева. КЗ пропало. Включил, пост прошел, потом пошел дым. Щас КЗ почти на всех мосфетах.
980 Кб, 1080x2399>>60547
Я не шарю особо, все равно пикрил не поменял бы. Я один мосфет заебался сдувать на 450 градусах.
Я думал фаза с КЗ отключится и карта хоть что-то показывать будет, а дальше уже мастеру отдать. Теперь, видать, уже не стоит.
Что делать теперь? Может остальные мосфеты отпаять?
Я не шарю особо, все равно пикрил не поменял бы. Я один мосфет заебался сдувать на 450 градусах.
Я думал фаза с КЗ отключится и карта хоть что-то показывать будет, а дальше уже мастеру отдать. Теперь, видать, уже не стоит.
Что делать теперь? Может остальные мосфеты отпаять?
>>60550
На будущее. Они могут пригорать к меди, тогда да, хрен отпаяешь. Но это редко бывает. Скорее не смог прогреть плату. Оно же там специально в слоях может быть с многими переходными отверстиями сделано, чтобы от ключей тепло отводить.
> мосфет заебался сдувать на 450 градусах.
На будущее. Они могут пригорать к меди, тогда да, хрен отпаяешь. Но это редко бывает. Скорее не смог прогреть плату. Оно же там специально в слоях может быть с многими переходными отверстиями сделано, чтобы от ключей тепло отводить.
>>60556
Спасибо, понял, принял, обнял, от души.
Чуть не купил эту карту за 3.5к.
Пишет "давай встретимся у ТЦ".
Я говорю "без проверки не куплю".
Ну забирай за 2к, говорит, проверять не на чем.
Сговорились на том, что приеду к нему домой со своим ПК для проверки. Он даже во двор не пустил, протянул к калитке удлинитель, монитор на табуретку поставил... На самом старте вентиляторы ЧИК и глохнут. Ну, говорю, ей пиздец. А он спросил, не дам ли хотя бы рубль за нее. На охлад пойдет, говорю (но сам надеялся, что можно починить).
Спасибо, понял, принял, обнял, от души.
Чуть не купил эту карту за 3.5к.
Пишет "давай встретимся у ТЦ".
Я говорю "без проверки не куплю".
Ну забирай за 2к, говорит, проверять не на чем.
Сговорились на том, что приеду к нему домой со своим ПК для проверки. Он даже во двор не пустил, протянул к калитке удлинитель, монитор на табуретку поставил... На самом старте вентиляторы ЧИК и глохнут. Ну, говорю, ей пиздец. А он спросил, не дам ли хотя бы рубль за нее. На охлад пойдет, говорю (но сам надеялся, что можно починить).
>>60355
Спасибо.
Спасибо.
>>60595
Так и продай за тот же косарь, только честно распиши чё да как было. Мб кто другой рискнёт и окажется везучим.
Так и продай за тот же косарь, только честно распиши чё да как было. Мб кто другой рискнёт и окажется везучим.

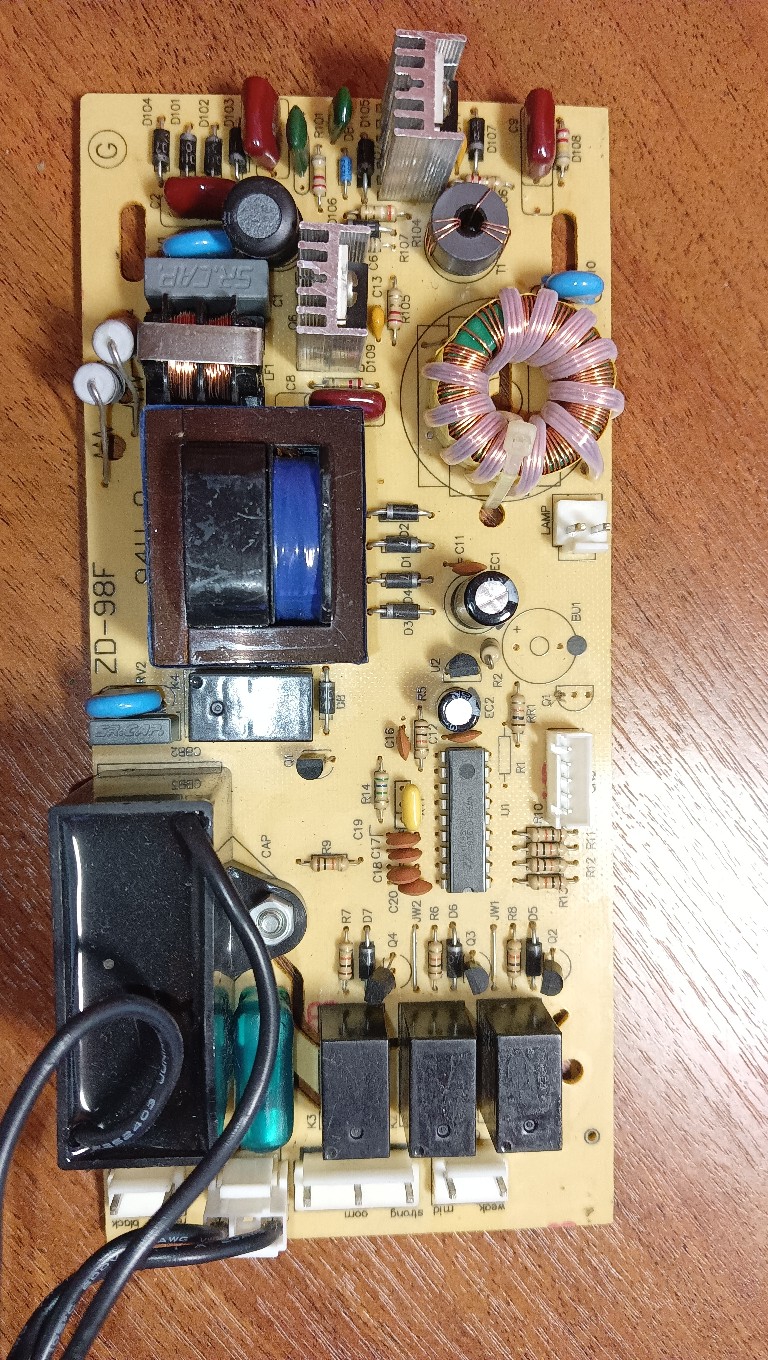

Чинил выгоревшую плату пылесоса, вместо дорожек припаивая канцелярские скрепки. Работает до сих пор
>>60741
Был пиздюком, когда его купили.
Был пиздюком, когда его купили.
Ноут тупо перестал включаться, когда воткнул в него оптибей с хардом, SSD на место харда и флешку с виндой. Как будто инициализация пропала, потому что лампочки заряда батарейки и питания горели, да и индикатор работы харда пару раз мигал сразу после нажатия кнопки включения (и хард звук издавал). На экране нихуя вообще, даже подсветки нет. Вентилятор через некоторое время после включения начилал крутиться. Разобрал его, стёр биос программатором, а нормально записать дамп, как оказалось, не вышло. То ли сама старуха битая, то ли программатор или софт не хотят с ней полноценно работать. Короче, после кривого залития скачанного дампа ноут вообще никак не реагирует на кнопку и никакие индикаторы не горят.
Из-за кривого Биоса может быть такая симптоматика? Или я при разборке что-то ёбнул?
Из-за кривого Биоса может быть такая симптоматика? Или я при разборке что-то ёбнул?
1)Старый монитор (lg flatron l 1730s0. Устал какой то конденсатор, перепаял, всё получилось.
2) Савбуфер (jet balance Jb 421). Резко и монотонно начал пердеть. Погуглил и перепаял 2 самые крупные банки на входе питания. Пердеть перестало но теперь не работают выходы на остальные колонки. Хз что делать
3)Планшет (Huavei T1-A21L). Неудачно поставил на зарядку и пиздец: пишет что то про файл разграничения. Ни сброс к стандартным, ни восстановление не помогли. пытался скармливать разные прошивки с 4пда. Не ест
2) Савбуфер (jet balance Jb 421). Резко и монотонно начал пердеть. Погуглил и перепаял 2 самые крупные банки на входе питания. Пердеть перестало но теперь не работают выходы на остальные колонки. Хз что делать
3)Планшет (Huavei T1-A21L). Неудачно поставил на зарядку и пиздец: пишет что то про файл разграничения. Ни сброс к стандартным, ни восстановление не помогли. пытался скармливать разные прошивки с 4пда. Не ест
Расскажу, как я лоханулся по полной и попал на бабки. В общем, сдох у меня как-то усь pioneer a-605r. Сдох так, что при включении, через секунду в защиту сваливается, начинает мигать лампочками. Разобрал, начал смотреть, мерить. Через три минуты нашёл оборванный резистор на единицы (или доли) Ом по силовому питанию. На радостях, замкнул его пинцетом и включил. Он завёлся, в защиту не упал. И тут хуяк, рука дрогнула. Пить меньше надо... В общем, хрень в том, что пинцет перекоротил питание с резистора на какую-то перемычку неподалёку. Оказалось, она идёт прям на проц... Проц громко стрельнул, и пошёл дым. Таких чипов щас хуй найдёшь. Может, есть у кого такой, или плата с ним... Pioneer pd5369a. Усилок за 30к в помойку. Ну, хули, сам виноват)
>>66647
варианта 3
1. забить на проц, понаставитьперпемычек в селекторе входов и жить дальше но без пульта. но только хлопать будет и взможно защиты не будет.
2. слабать на ардуине проц и селектор входов на реле.
3. купить готовый набор рег. громкости +селектор входов на алике.
4. продать мне. @Big_bang_bang1223 тг
варианта 3
1. забить на проц, понаставитьперпемычек в селекторе входов и жить дальше но без пульта. но только хлопать будет и взможно защиты не будет.
2. слабать на ардуине проц и селектор входов на реле.
3. купить готовый набор рег. громкости +селектор входов на алике.
4. продать мне. @Big_bang_bang1223 тг
