Прошу помощи с поиском 580879 В конец треда | Веб
Больше некуда обратиться, поэтому спрошу у местных анонов. Есть такая вундервафля на работе, Panametrics DL36 PLUS, на ней разъебали экран, найти его не можем уже год как, периодически делаем попытки, но все безуспешно. Прошу вашей помощи в поиске зацепок. Фото обратной стороны в закрепе
2 580881
>>879 (OP)
Вопрос первый, ты нахуй создал отдельный тред? Радач и так сломанный, треды не бампаются, приходится всю стену мотать до треда где идет общение. Тебе не кажется что тред нужно создавать по общим темам которые могут быть интересны сообществу, а не по твоему конкретному вопросу который вполне можно задать как в ньюфаг треде, так и в ремонтном.
Вопрос второй, ты нахуй сюда притащил фото дисплейного модуля если разбита сама матрица? Искать же нужно сам LCD, он же разбит, а на фото у тебя просто плата с дешифраторами на которой надписи не гуглятся вообще. Очевидно что ее нужно снять.
3 580892

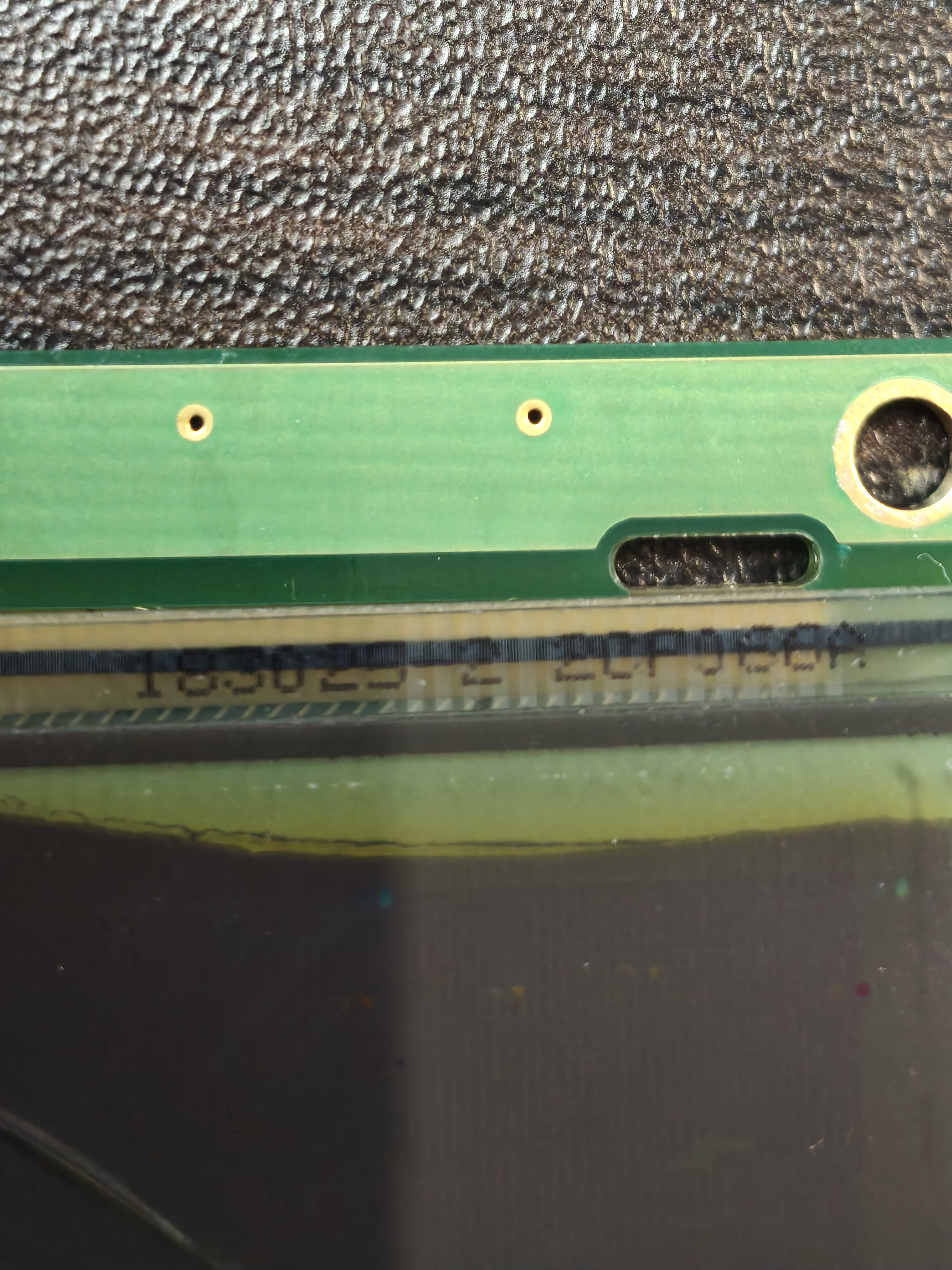

Кроме этого больше ничего не написано нигде на дисплее
4 580893
>>892
Древняя вещь. Тогда нужно пробовать общаться с Олимпус. Ну и искать за бугром дилеров и сервиса по этим аппаратам, тут нужен человек где-то за рубежом. Как вариант искать убитый не по дисплею аппарат. По картинке не пробовал искать?
5 580894
>>893
Пробовал. Увы ничего похожего не находится
6 580908
https://www.ebay.com/sch/i.html?_nkw=Panametrics+DL36
Ищешь лот подешевле, заказываешь через какой-нибудь сервис пересыла в РФ (если ты из РФ).
Хинт: Можно искать среди других моделей того же семейства, дисплей там 99% что одинаковый. Например: https://www.ebay.com/itm/226898811472
7 580947
>>879 (OP) А что случилось? Почему не позвоните производителю и не закажете новый?
8 580950
>>879 (OP)
Ну-ну, спрашивать ремонт этого прибора на 2ch...

Судя по даташитам на S6B2086 (он же S6B0086) это 2001 год. Толщиномер этот наверное выпуска года 2001-2005? Найти на него такой жидкрокристаллический экран будет проблемно, разве что только с донора. По номеру поиск вряд ли что даст, тогда искать по названию агрегата. Агрегат могут продавать битый, дохлый на разбор. Иногда они есть в фирмах торговавших ими. Но это как сам понимаешь, сильно на удачу, потому что эта вещь не массовый ширпотреб выпускавшийся миллионами.

Тогда, если сильно надо прибор "поднять" то только сделать нему свой дисплей. Посчитать сколько у него выводов по горизонтали и вертикали, узнать разрешение и приобресть экран либо с таким же разрешением, либо даже больше. Затем качать даташит на S6B2086, изучать протокол S6B2086 и разрабатывать новый экран на чем-то типа "ардуины"-платки blue pill или black pill или какой-нибудь FPGA.
Какой угодно экран, не обязательно ЖК. Иногда, когда речь идет о старых станках за десятки тыс $$$, где овчинка выделки стоит, еще и не такое делают.
