Купил тут недавно наушники ТДС-6 (разъём перепаян на jack 3.5, но с двумя полосами), и микрофон МД-47 Актава с jack 6.3. Я купил себе штекер jack 3.5 с 3 полосами, чтобы можно было и микрофон, и наушники подключить, но не знаю как. Хотел у вас узнать, может кто сможет на пальцах объяснить или простую схему накидать, как мне надо спаять всё. (по возможности я не отказался бы, если скажете какой провод нужно брать для замены для наушников, ибо этот слишком длинный, уже потрёпанный и из-за него теряется звук часто)
>>000 (OP)
А куда ты втыкать собрался? если в звуковую компьютера, то там скорее всего разные входы. Отдельно для наушников, отдельно для микрофона.
Если в смартфон, то там должен быть четырехконтактный штекер. Один провод общий - земля. Два провода "горячие" для правого и левого уха. Ещё один провод "горячий" микрофонный.
Хотя может сейчас технологии дошли до того, что можно и уши и микрофон уместить на 3-х контактах? Я сам сижу на старой аудиокарте саундбластер-аудиджи, не в курсе прогресса. Пусть аноны поправят если не прав.
Во вторых - динамическому микрофону нужен предусилитель. Смартфон точно не потянет, звук будет на грани слышимости. Если воткнуть в микрофонный вход компьютера и нажать буст +20 децибелл, то слышно будет но с шумами встроенного преампа. А вот если запилить отдельный преамп и втыкаться в линейный вход, то должно быть норм (х.з какое звучание у самого микрофона).
У меня есть похожие наушники, вроде тдс-3. Для металлоискателя приспособил. Уши закрывает плотно, даже слишком - плохо слышно что происходит снаружи, и уши потеют. Звук мне не понравился, несмотря на отзывы ностальгирующих в интернете. Только в металлоискателе и использую.
А куда ты втыкать собрался? если в звуковую компьютера, то там скорее всего разные входы. Отдельно для наушников, отдельно для микрофона.
Если в смартфон, то там должен быть четырехконтактный штекер. Один провод общий - земля. Два провода "горячие" для правого и левого уха. Ещё один провод "горячий" микрофонный.
Хотя может сейчас технологии дошли до того, что можно и уши и микрофон уместить на 3-х контактах? Я сам сижу на старой аудиокарте саундбластер-аудиджи, не в курсе прогресса. Пусть аноны поправят если не прав.
Во вторых - динамическому микрофону нужен предусилитель. Смартфон точно не потянет, звук будет на грани слышимости. Если воткнуть в микрофонный вход компьютера и нажать буст +20 децибелл, то слышно будет но с шумами встроенного преампа. А вот если запилить отдельный преамп и втыкаться в линейный вход, то должно быть норм (х.з какое звучание у самого микрофона).
У меня есть похожие наушники, вроде тдс-3. Для металлоискателя приспособил. Уши закрывает плотно, даже слишком - плохо слышно что происходит снаружи, и уши потеют. Звук мне не понравился, несмотря на отзывы ностальгирующих в интернете. Только в металлоискателе и использую.
>>002
ОП-пост - очевидный нейробот на трейнинге. Нахуя ты ему отвечаешь?
У этих древних ушей вместо капсюлей стоят тупо динамики классической конструкции. Формата как в карманных радиоприёмниках тех же лет. Параметры соответствующие.
ОП-пост - очевидный нейробот на трейнинге. Нахуя ты ему отвечаешь?
>У меня есть похожие наушники, вроде тдс-3. Для металлоискателя приспособил. Уши закрывает плотно, даже слишком - плохо слышно что происходит снаружи, и уши потеют. Звук мне не понравился, несмотря на отзывы ностальгирующих в интернете. Только в металлоискателе и использую.
У этих древних ушей вместо капсюлей стоят тупо динамики классической конструкции. Формата как в карманных радиоприёмниках тех же лет. Параметры соответствующие.
>>000 (OP)

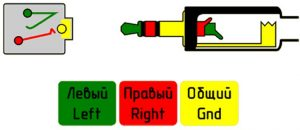

Я нашёл такие картинки (первую, третью и четвёртую) и если правильно понял и сопоставил с контактами на моём штекере (втором), то правый контакт отвечает за левый динамик (т.к. является крайним внутренней стопки, то есть отвечает за крайний внешний контакт), центральный контакт отвечает за правый динамик (т.к. он второй по счёту), левый отвечает за микрофон, а задний большой является общим/массой/питанием
Я нашёл такие картинки (первую, третью и четвёртую) и если правильно понял и сопоставил с контактами на моём штекере (втором), то правый контакт отвечает за левый динамик (т.к. является крайним внутренней стопки, то есть отвечает за крайний внешний контакт), центральный контакт отвечает за правый динамик (т.к. он второй по счёту), левый отвечает за микрофон, а задний большой является общим/массой/питанием
2 Мб, 1200x1600Единственное я не особо понимаю какой из проводов у микрофона за что отвечает, один внутри в пластике, второй в виде медной проволоки обвит был вокруг
Хотел бы тогда хотя бы чисто микрофон подключить, проверить работоспособность, а уже после попробовать сплести провода на базе, вдруг сработает
>>000 (OP)
Начнём с того, что звуковуха/телефон нормально не раскачает ТДС, Нужен усилитель. Закончим тем, что МД-47 - магнитный микрофон, соответственно выделяет микровольты и опять же нужен усилитель.
Начнём с того, что звуковуха/телефон нормально не раскачает ТДС, Нужен усилитель. Закончим тем, что МД-47 - магнитный микрофон, соответственно выделяет микровольты и опять же нужен усилитель.
5 Кб, 230x201>>007
Мне попадались схемы усилителя для него, а если точнее эта.
Я попробую её понять, но было бы удобнее, если можно просто купить простой усилитель, может в виде чисто платы, то тогда может и в корпусе спрячу. А так если нету таких, то попробую и схему разобрать, и найти всё нужное для неё
Мне попадались схемы усилителя для него, а если точнее эта.
Я попробую её понять, но было бы удобнее, если можно просто купить простой усилитель, может в виде чисто платы, то тогда может и в корпусе спрячу. А так если нету таких, то попробую и схему разобрать, и найти всё нужное для неё
>>014
Ищи, возможно и найдёшь.
А это, кстати, неплохая идея, тем более там внутри места вагон.
Я в далёкой юности собирал подобное, но в качестве транзистора использовать КП103 и ещё один резистор между затвором и истоком. Номиналов, само собой, не помню, это было лет 35 назад. Питалось всё от одной батарейки ААА, полностью хватало.
>купить простой усилитель, может в виде чисто платы
Ищи, возможно и найдёшь.
>Я попробую её понять
>тогда может и в корпусе спрячу
А это, кстати, неплохая идея, тем более там внутри места вагон.
Я в далёкой юности собирал подобное, но в качестве транзистора использовать КП103 и ещё один резистор между затвором и истоком. Номиналов, само собой, не помню, это было лет 35 назад. Питалось всё от одной батарейки ААА, полностью хватало.
8 Кб, 383x3403226633534, 3166344929, 2916976776, 4397278897
Нашёл на ozon'е такие, но я всё равно не особо понимаю как ими пользоваться. На паре форумов говорили, что запитывали от 2-х батареек, выходит что последний из найденных усилителей лучше подходит, ибо у него рабочее напряжение 3-5В. На одном из форумов сказали следующее:
"Внутри у него повышающий трансформатор, он рассчитан на высокоомный вход (1МОм) лампового усилителя. Первым делом залезь внутрь и подключи капсюль напрямую, минуя трансформатор. Собери вот этот усилитель и подключи к микрофонному входу звуковухи. Питание 3 вольты (2 пальчиковых батарейки), можно постараться впехнуть внутрь корпуса. Транзистор КТ3102, КТ342, любой кремниевый малошумящий."
Однако схемы читать я всё равно пока не научился, не на такое учился (единственное что понимаю, это питание, ключ и резисторы)
Нашёл на ozon'е такие, но я всё равно не особо понимаю как ими пользоваться. На паре форумов говорили, что запитывали от 2-х батареек, выходит что последний из найденных усилителей лучше подходит, ибо у него рабочее напряжение 3-5В. На одном из форумов сказали следующее:
"Внутри у него повышающий трансформатор, он рассчитан на высокоомный вход (1МОм) лампового усилителя. Первым делом залезь внутрь и подключи капсюль напрямую, минуя трансформатор. Собери вот этот усилитель и подключи к микрофонному входу звуковухи. Питание 3 вольты (2 пальчиковых батарейки), можно постараться впехнуть внутрь корпуса. Транзистор КТ3102, КТ342, любой кремниевый малошумящий."
Однако схемы читать я всё равно пока не научился, не на такое учился (единственное что понимаю, это питание, ключ и резисторы)
Забудь про биполяр, для данной задачи тебе нужен малошумящий JFET. Если хочешь сам.
Например:
https://www.chipdip.ru/product/2sk208-gr-te85l-f-tranzistor-n-jfet-50v-0.1vt-toshiba-9000799969
https://static.chipdip.ru/lib2/b/862/DOC086862000.pdf
Например:
https://www.chipdip.ru/product/2sk208-gr-te85l-f-tranzistor-n-jfet-50v-0.1vt-toshiba-9000799969
https://static.chipdip.ru/lib2/b/862/DOC086862000.pdf

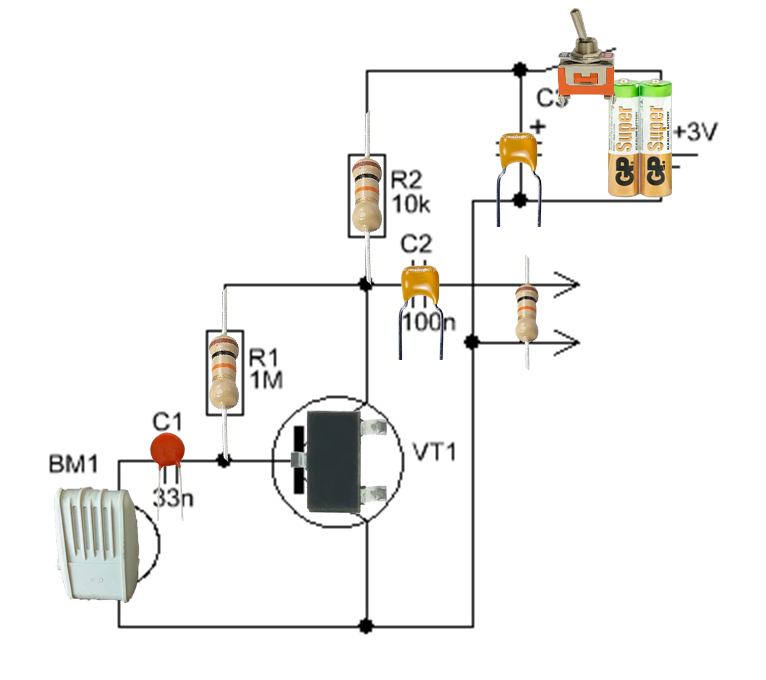

125 Кб, 766x680>>044
То есть нужно поставить JFET вместо VT1 на схеме?
Если я правильно понял, то грубо должно быть так (я не всё понял на схеме):
То есть нужно поставить JFET вместо VT1 на схеме?
Если я правильно понял, то грубо должно быть так (я не всё понял на схеме):
>>044
Я не то чтобы хочу сам всё сделать, просто если нету варианта купить уже готовый подходящий предусилитель (желательно недорогой), то тогда сам буду собирать
Я не то чтобы хочу сам всё сделать, просто если нету варианта купить уже готовый подходящий предусилитель (желательно недорогой), то тогда сам буду собирать
>>079
Имеешь в виду так? Просто я единственное что понял - это что нужен резистор.
Я всё больше склоняюсь к покупке уже готового предусилителя, но я не знаю как выбирать/подбирать/пользоваться после
Имеешь в виду так? Просто я единственное что понял - это что нужен резистор.
Я всё больше склоняюсь к покупке уже готового предусилителя, но я не знаю как выбирать/подбирать/пользоваться после
