FAQ:
Q:Это ножетред?
A:Да
Виды сталей:
https://en.wikipedia.org/wiki/List_of_blade_materials
Рейтинги сталей:
https://knifesteelnerds.com/2021/10/19/knife-steels-rated-by-a-metallurgist-toughness-edge-retention-and-corrosion-resistance/
О заточке:
https://pastebin.com/nDZfZ5ng
Марочник сталей:
http://zknives.com/knives/steels/index.shtml
Говорящие головы с ютуба и их значимость согласно мнению анонов.
Брато-славянские:
Скимен Руслан - украинский свидетель иеговы и обувной мастер. его канал самое каноничное собрание ножевых канонов, поломок и способов их устранения.
https://www.youtube.com/user/skimenruslan
Yeti521454 и gvgg4 - продажные обзорщики.
https://www.youtube.com/user/Yeti521454
https://www.youtube.com/user/gvgg4
NasHorn - обзорщик кетайских ножей.
https://www.youtube.com/user/mixborn
Vininull - самый лучший и уже самый мертвый канал, тесты на хард-юз - самое ценное, что дал ютуб ножевому сообществу.
https://www.youtube.com/user/vininull
Tactical+ - православный ковбой рязанского разлива, любит вязать узлы.
https://www.youtube.com/user/disoks
RuslanKiyasov - человек способный заточить нож и запиздеть зрителя до смерти.
https://www.youtube.com/channel/UCkZ9ti9cI-RsaAcKIZB3kLA
KnifeSPA - Армянский спа-косметолог ножей
https://www.youtube.com/@KnifeSPA
ForestHome (ле Содом) - Крупнейшие барыги ножей. Здесь живут Олесю.
https://www.youtube.com/@ForestHomeKnives
Иностранное отребье:
DBK (Dutch Bushkraft Knifes) - прааативные датские голландские норвежские шотландские латышские молдавские(!) полубоги-натуралы вещают про ножи. Любят обнажаться и улыбаться.
https://www.youtube.com/channel/UC0k91MwJuS5VvNOJdbDhPYA
Cedric & Ada Gear and Outdoors - мужчинка в очках, похожий на Малахова, говорит про ножи. Пусть говорит.
https://www.youtube.com/user/CedricAda
Nick Shabazz - англоязычный канал, автор голосом кузена винни пиздит о продукции ножестроя штатов.
https://www.youtube.com/channel/UCM_f7DAr6zzIHHYggsq8CrA
gideonstactical - тоже пиндос, только не ссыт проделывать то же в полевых условиях.
https://www.youtube.com/user/gideonstactical
Virtuvoice - из низшей касты буракуминов, буракумин, охотится на лосей и елки
https://www.youtube.com/user/virtuovice
Michael Christy - жопорукий дядька тычет пальцем в камеру
https://www.youtube.com/channel/UCC-cvUqhuR--z1uUAXqMzaw
nutnfancy - ветеринар восьми войн, включая монголо-татарскую, учит как выживать без туалетной бумаги
https://www.youtube.com/user/nutnfancy
Skallagrim - юноша бледный с косичкою конской машет фальшионом
https://www.youtube.com/user/SkallagrimNilsson
Француз собирающий китайские фиксы
https://www.youtube.com/@fkr6051
Прошлый тред: https://2ch.hk/w/res/988819.html (
М)
Q:Это ножетред?
A:Да
Виды сталей:
https://en.wikipedia.org/wiki/List_of_blade_materials
Рейтинги сталей:
https://knifesteelnerds.com/2021/10/19/knife-steels-rated-by-a-metallurgist-toughness-edge-retention-and-corrosion-resistance/
О заточке:
https://pastebin.com/nDZfZ5ng
Марочник сталей:
http://zknives.com/knives/steels/index.shtml
Говорящие головы с ютуба и их значимость согласно мнению анонов.
Брато-славянские:
Скимен Руслан - украинский свидетель иеговы и обувной мастер. его канал самое каноничное собрание ножевых канонов, поломок и способов их устранения.
https://www.youtube.com/user/skimenruslan
Yeti521454 и gvgg4 - продажные обзорщики.
https://www.youtube.com/user/Yeti521454
https://www.youtube.com/user/gvgg4
NasHorn - обзорщик кетайских ножей.
https://www.youtube.com/user/mixborn
Vininull - самый лучший и уже самый мертвый канал, тесты на хард-юз - самое ценное, что дал ютуб ножевому сообществу.
https://www.youtube.com/user/vininull
Tactical+ - православный ковбой рязанского разлива, любит вязать узлы.
https://www.youtube.com/user/disoks
RuslanKiyasov - человек способный заточить нож и запиздеть зрителя до смерти.
https://www.youtube.com/channel/UCkZ9ti9cI-RsaAcKIZB3kLA
KnifeSPA - Армянский спа-косметолог ножей
https://www.youtube.com/@KnifeSPA
ForestHome (ле Содом) - Крупнейшие барыги ножей. Здесь живут Олесю.
https://www.youtube.com/@ForestHomeKnives
Иностранное отребье:
DBK (Dutch Bushkraft Knifes) - прааативные датские голландские норвежские шотландские латышские молдавские(!) полубоги-натуралы вещают про ножи. Любят обнажаться и улыбаться.
https://www.youtube.com/channel/UC0k91MwJuS5VvNOJdbDhPYA
Cedric & Ada Gear and Outdoors - мужчинка в очках, похожий на Малахова, говорит про ножи. Пусть говорит.
https://www.youtube.com/user/CedricAda
Nick Shabazz - англоязычный канал, автор голосом кузена винни пиздит о продукции ножестроя штатов.
https://www.youtube.com/channel/UCM_f7DAr6zzIHHYggsq8CrA
gideonstactical - тоже пиндос, только не ссыт проделывать то же в полевых условиях.
https://www.youtube.com/user/gideonstactical
Virtuvoice - из низшей касты буракуминов, буракумин, охотится на лосей и елки
https://www.youtube.com/user/virtuovice
Michael Christy - жопорукий дядька тычет пальцем в камеру
https://www.youtube.com/channel/UCC-cvUqhuR--z1uUAXqMzaw
nutnfancy - ветеринар восьми войн, включая монголо-татарскую, учит как выживать без туалетной бумаги
https://www.youtube.com/user/nutnfancy
Skallagrim - юноша бледный с косичкою конской машет фальшионом
https://www.youtube.com/user/SkallagrimNilsson
Француз собирающий китайские фиксы
https://www.youtube.com/@fkr6051
Прошлый тред: https://2ch.hk/w/res/988819.html (
М)
4,2 Мб, 2888x2166Вкатываюсь с Хиндерер Эклипс Боуи
95 Кб, 623x484Какие САМЫЙ ЛУДШЫЙ СТАЛЬ в районах, отмеченных цветом на пикче, условно заэвтектоидная нержа, полунержа и ржа?
>>1458
Знать бы што это значит.
Самый лучший сталь это к340, базарю.
> заэвтектоидная нержа, полунержа и ржа?
Знать бы што это значит.
Самый лучший сталь это к340, базарю.
>>1458
Что значит лучший то? Есть состав, в каждой этой области есть какие то стали. Свойства будут зависеть от состава, а выбор от того что тебе надо.
Условно сверху вниз какой-нибудь AEB-L, ниже часто идет группа 8% Cr стали для холодных штампов (условно Sleipner), ниже какая нибудь A2 и в самом низу У13.
>Какие САМЫЙ ЛУДШЫЙ СТАЛЬ в районах, отмеченных цветом на пикче, условно заэвтектоидная нержа, полунержа и ржа?
Что значит лучший то? Есть состав, в каждой этой области есть какие то стали. Свойства будут зависеть от состава, а выбор от того что тебе надо.
Условно сверху вниз какой-нибудь AEB-L, ниже часто идет группа 8% Cr стали для холодных штампов (условно Sleipner), ниже какая нибудь A2 и в самом низу У13.
>>1469
Критерий 1: наиболее вязкая.
Критерий 2: имеет из +- аналогично вязких наибольшую абразивную стойкость и
Критерий 3: сравнительно технологичную ТО, позволяющую закалить ножевое лезвие из её в оптимально высокую твёрдость.
Сверху, допустим, 14C28N, Nitro-?, 1K6, AEB-L, Magnacut (?), в середине, хз, ну, допустим, 3V, Cru-Wear, Z-tuff, A2, а снизу, там, ну пусть 80CrV2, 52100 или вот эта новая Pop's Procut.
Критерий 1: наиболее вязкая.
Критерий 2: имеет из +- аналогично вязких наибольшую абразивную стойкость и
Критерий 3: сравнительно технологичную ТО, позволяющую закалить ножевое лезвие из её в оптимально высокую твёрдость.
Сверху, допустим, 14C28N, Nitro-?, 1K6, AEB-L, Magnacut (?), в середине, хз, ну, допустим, 3V, Cru-Wear, Z-tuff, A2, а снизу, там, ну пусть 80CrV2, 52100 или вот эта новая Pop's Procut.
>>1457
Всё так. Я походу единственный в этом треде с нормальным ножом.
Всё так. Я походу единственный в этом треде с нормальным ножом.

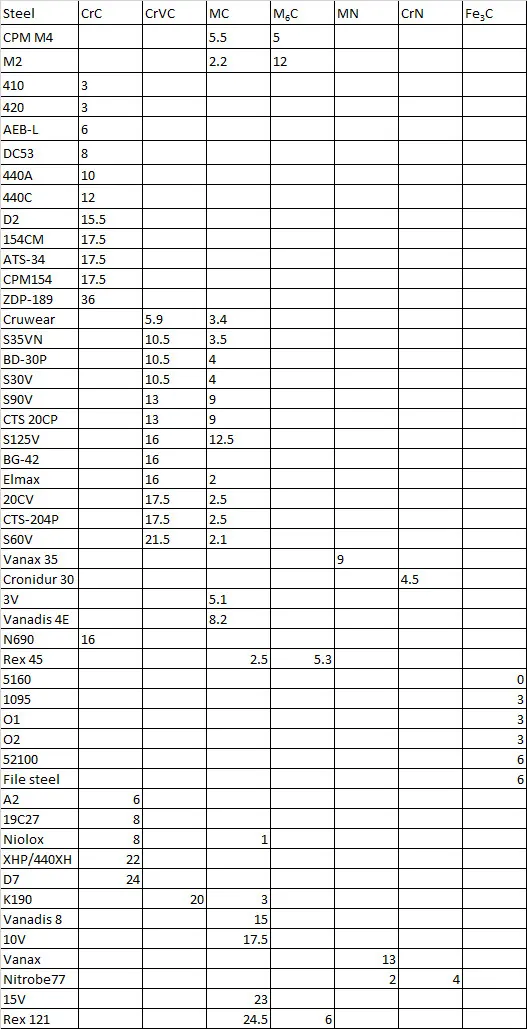

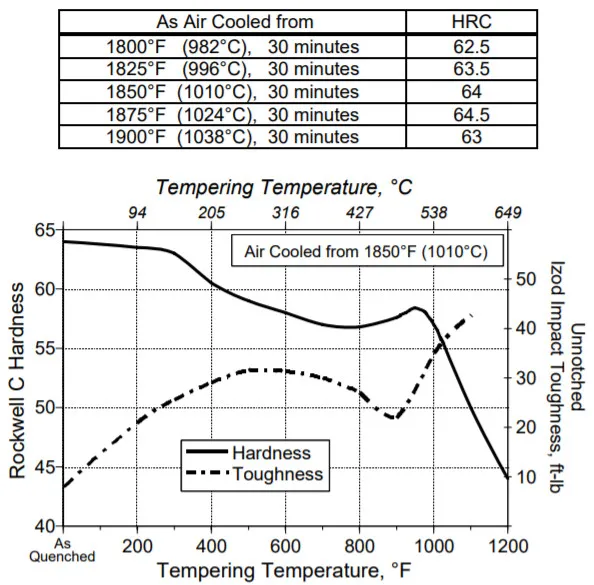

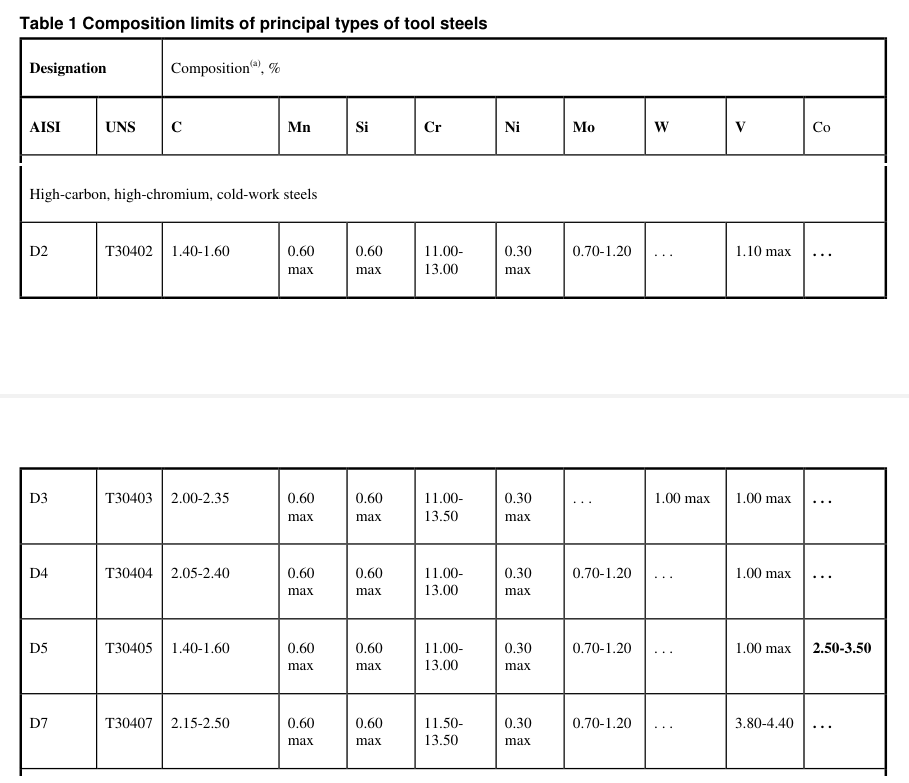

198 Кб, 527x1029>>1479
Вязкость, в первом приближении зависит от общего числа карбидов и типа мартенсита. У всех заэвтектоидных сталей с вязкостью хорошо, если конечно в аустенит не перешло больше 0.6 % углерода. Количество карбидов не выше 6% в среднем, если это карбиды хрома. Тут сложно сравнивать, потому что например карбиды железа (цементит) мало понижают ударную вязкость, а вот карбиды хрома заметнее сильнее.
Абразивная износостойкость и вязкость это часто антагонисты.
Я думаю для закалки на условную оптимальную твердость конкретной стали затраты сопоставимые. Но вот для получения конкретных значений твердости, те стали которые ниже по Y, легче это достигают из-за большего соотношения получаемого C/Cr в аустените.
Ну и технологичность коварный термин. Например нелегированную углеродку легко закалить до высокой твердость, но вот сделать это хорошо на самом деле сложно. Не слишком как раз технологичная сталь.
>>1479
Стали с ванадием и большим содержанием молибдена к этому графику применять не стоит так просто, так как их присутствие смешает равновесия и график выглядит по другому, ну или надо корректировать например концентрацию углерода что бы использовать этот график. Грубо для оценки при содержании ванадия больше 1%, надо вычесть ~0.177 % углерода на каждый процент ванадия из состава стали и посмотреть что получится.
>Критерий 1: наиболее вязкая.
Вязкость, в первом приближении зависит от общего числа карбидов и типа мартенсита. У всех заэвтектоидных сталей с вязкостью хорошо, если конечно в аустенит не перешло больше 0.6 % углерода. Количество карбидов не выше 6% в среднем, если это карбиды хрома. Тут сложно сравнивать, потому что например карбиды железа (цементит) мало понижают ударную вязкость, а вот карбиды хрома заметнее сильнее.
>Критерий 2: имеет из +- аналогично вязких наибольшую абразивную стойкость и
Абразивная износостойкость и вязкость это часто антагонисты.
>Критерий 3: сравнительно технологичную ТО, позволяющую закалить ножевое лезвие из её в оптимально высокую твёрдость.
Я думаю для закалки на условную оптимальную твердость конкретной стали затраты сопоставимые. Но вот для получения конкретных значений твердости, те стали которые ниже по Y, легче это достигают из-за большего соотношения получаемого C/Cr в аустените.
Ну и технологичность коварный термин. Например нелегированную углеродку легко закалить до высокой твердость, но вот сделать это хорошо на самом деле сложно. Не слишком как раз технологичная сталь.
>>1479
>3V
Стали с ванадием и большим содержанием молибдена к этому графику применять не стоит так просто, так как их присутствие смешает равновесия и график выглядит по другому, ну или надо корректировать например концентрацию углерода что бы использовать этот график. Грубо для оценки при содержании ванадия больше 1%, надо вычесть ~0.177 % углерода на каждый процент ванадия из состава стали и посмотреть что получится.
>>1455
Чем эластрон не угодил?
Чем эластрон не угодил?
>>1449 (OP)
А у кого тут м16 на аксисе?
А у кого тут м16 на аксисе?
Я подошёл к тайне что рюкзакодибилы носят в рюкзаках.
Бусины, платки, верёвочки, пару ножей и фонариков, наклейки
Бусины, платки, верёвочки, пару ножей и фонариков, наклейки
215 Кб, 720x720>рюкзакодибилы
Носят разное. Рюкзакодебилы, наверное, всякий выживальческий мусор. Нормальные люди носят что-то связанное с их работой, хобби или просто вещи или еду.
![Best Kizer Yet？ [bmTajtZUHRY].webm](https://2ch.life/w/thumb/991449/17551157650450s.jpg)
27 Кб, 300x168Реквест видео, вроде здесь выкладывали.
Там странноватый додик в образе типо Рембо сидит в кустах, что то строгает и прислушивается напряженно.
Там странноватый додик в образе типо Рембо сидит в кустах, что то строгает и прислушивается напряженно.
>>1493
и че ты несешь
и че ты несешь
>>1494
Проветривает.
Проветривает.
189 Кб, 345x419Где баллончик покупать? На озоне их нет, на авито тоже.
Пидорашкам даже перцовый баллончик открыто покупать запрещено?
Нужно идти в оружейный и платить наценку магазина лишь для того чтобы они посмотрели мой паспорт и всё? Кто придумал этот маразм и зачем?
Планирую, кстати, что-то из пикрелейтеда, в идеале блек в футляре.
Пидорашкам даже перцовый баллончик открыто покупать запрещено?
Нужно идти в оружейный и платить наценку магазина лишь для того чтобы они посмотрели мой паспорт и всё? Кто придумал этот маразм и зачем?
Планирую, кстати, что-то из пикрелейтеда, в идеале блек в футляре.
>>1510
Ты не очень умный, да? Сам подумай, что будет если баллон протечет при транспортировке. Не думал, что их как-то по-другому возят туда, где продают?
Пидорашкам вроде тебя думать не запрещено, ты сам этим не пользуешься. Причём тут вообще баллон к ножетреду, даже спрашивать не буду...
> Где баллончик покупать? На озоне их нет, на авито тоже.
Ты не очень умный, да? Сам подумай, что будет если баллон протечет при транспортировке. Не думал, что их как-то по-другому возят туда, где продают?
> Пидорашкам даже перцовый баллончик открыто покупать запрещено?
Пидорашкам вроде тебя думать не запрещено, ты сам этим не пользуешься. Причём тут вообще баллон к ножетреду, даже спрашивать не буду...
>>1512
Я не знал что у баллонов есть тред отдельный, я думал тут объединёный самообороны.
А буквально всё остальное хоть немного опасное как транспортируют?
А если ребёнок в магазине пиво откроет и полбутылки разом выпьет?
А если хуй знает что вообще???
Я не знал что у баллонов есть тред отдельный, я думал тут объединёный самообороны.
>что будет если баллон протечет при транспортировке
А буквально всё остальное хоть немного опасное как транспортируют?
А если ребёнок в магазине пиво откроет и полбутылки разом выпьет?
А если хуй знает что вообще???

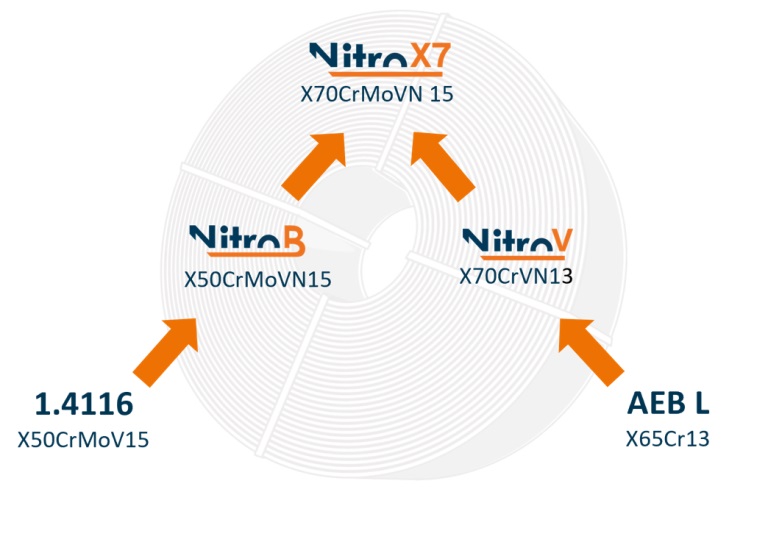

>>1484
Да, но таки она различается для разных сталей и где-то должен быть оптимум в плане соотношения вязкости и абразивной стойкости, чтобы и вязкая, и мелких карбидов достаточно для сопротивления истиранию.
Одну сталь в 60+ можно на воздухе вывести, другую в большой печке с кучей заготовок лезвий достаточно холодным азотом продуть, а третью надо резко вынуть и зажать в охлаждённые жидким азотом алюминиевые плиты, и в такое крио при массовом производстве мало кто готов заморачиваться, это как раз не технологичный процесс ТО, и стоимость будет сильно отличаться.
Что касается ванадия, я понимаю, что при куче легирующих компонентов там этот график будет многомерным, сложным и хреново визуализируемым, но ведь у металлургов есть специальный софт, поди, для расчёта количества карбидов и их сортов, наверное, и в случае с ванадием там есть условная "заэвтектоидая" область.
А с порошковыми я не знаю, как там всё соотносится, потому что одно дело количество карбидов, а совсем другое -- средний и максимальный размер кусков этих самых карбидов, который будет влиять на вязкость (и абразивную стойкость), ведь даже для не сильно окарбиженных сталей бывает, что там попадаются крупные куски как рубленное сало в любительской колбасе из-за неудачной термообработки или ещё чего.
Ну так вот, что есть крем де ля крем, тип оф зе топ среди сталей, годных для ножей?
Как 14C28N и нитро-? с небольшим добавлением Mo-V среди нерж в верхней части?
>У всех заэвтектоидных сталей с вязкостью хорошо
Да, но таки она различается для разных сталей и где-то должен быть оптимум в плане соотношения вязкости и абразивной стойкости, чтобы и вязкая, и мелких карбидов достаточно для сопротивления истиранию.
>затраты сопоставимые
Одну сталь в 60+ можно на воздухе вывести, другую в большой печке с кучей заготовок лезвий достаточно холодным азотом продуть, а третью надо резко вынуть и зажать в охлаждённые жидким азотом алюминиевые плиты, и в такое крио при массовом производстве мало кто готов заморачиваться, это как раз не технологичный процесс ТО, и стоимость будет сильно отличаться.
Что касается ванадия, я понимаю, что при куче легирующих компонентов там этот график будет многомерным, сложным и хреново визуализируемым, но ведь у металлургов есть специальный софт, поди, для расчёта количества карбидов и их сортов, наверное, и в случае с ванадием там есть условная "заэвтектоидая" область.
А с порошковыми я не знаю, как там всё соотносится, потому что одно дело количество карбидов, а совсем другое -- средний и максимальный размер кусков этих самых карбидов, который будет влиять на вязкость (и абразивную стойкость), ведь даже для не сильно окарбиженных сталей бывает, что там попадаются крупные куски как рубленное сало в любительской колбасе из-за неудачной термообработки или ещё чего.
Ну так вот, что есть крем де ля крем, тип оф зе топ среди сталей, годных для ножей?
Как 14C28N и нитро-? с небольшим добавлением Mo-V среди нерж в верхней части?
>>1516
Как описать заурядному покупателей ножей топ 3 технологичных процессов термообработки?
Вынул после нагрева, чуть остыло и в слесарку?
>технологичный процесс ТО
Как описать заурядному покупателей ножей топ 3 технологичных процессов термообработки?
Вынул после нагрева, чуть остыло и в слесарку?

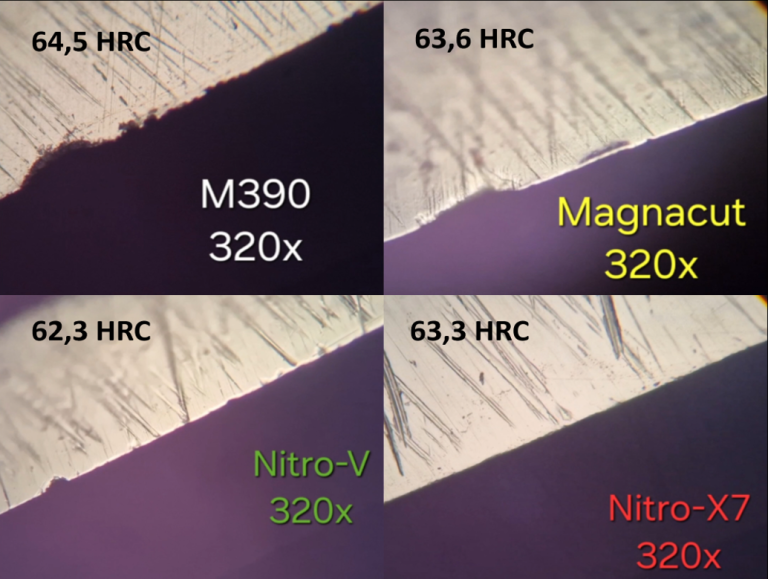

360 Кб, 1004x755>>1516
Ты спросил про ОПТИМАЛЬНУЮ ВЫСОКУЮ ТВЕРДОСТЬ. Я и сказал, что для оптимальной (условно максимальной без потери свойств) для любой затраты будут одинаковые: нагрев, закалка в масле, крио и все такое.
А если просто для какой стали получить легче и выше твердость, то я сказал: Но вот для получения конкретных значений твердости, те стали которые ниже по Y, легче это достигают из-за большего соотношения получаемого C/Cr в аустените.

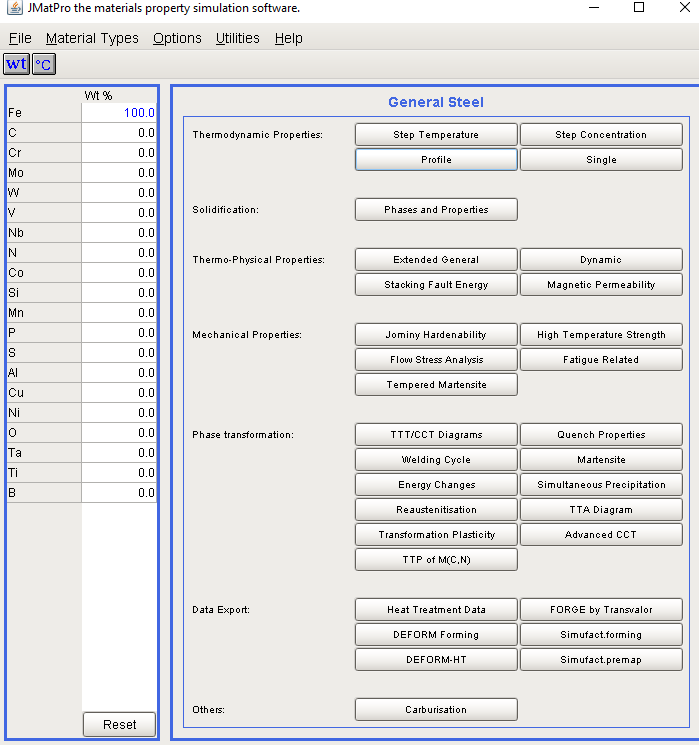

Есть такой софт термокальк и jmatpro, например.
В области заэвтектоидных AEB-L, 14C28N и нитро-V, если рассматривать ту область которую мы разбираем, как наиболее сбалансированные: твердость 62-64HRc, хорошая коррозионная стойкость.
Стали выше в этой области будут иметь излишнюю коррозионную стойкость и ниже твердость.
Стали ниже пониженную коррозионную стойкость, максимальная твердость может бы и выше, но не намного. Легче закалить.
>Одну сталь в 60+ можно на воздухе вывести, другую в большой печке с кучей заготовок лезвий достаточно холодным азотом продуть, а третью надо резко вынуть и зажать в охлаждённые жидким азотом алюминиевые плиты, и в такое крио при массовом производстве мало кто готов заморачиваться, это как раз не технологичный процесс ТО, и стоимость будет сильно отличаться.
Ты спросил про ОПТИМАЛЬНУЮ ВЫСОКУЮ ТВЕРДОСТЬ. Я и сказал, что для оптимальной (условно максимальной без потери свойств) для любой затраты будут одинаковые: нагрев, закалка в масле, крио и все такое.
А если просто для какой стали получить легче и выше твердость, то я сказал: Но вот для получения конкретных значений твердости, те стали которые ниже по Y, легче это достигают из-за большего соотношения получаемого C/Cr в аустените.
>Что касается ванадия, я понимаю, что при куче легирующих компонентов там этот график будет многомерным, сложным и хреново визуализируемым, но ведь у металлургов есть специальный софт, поди, для расчёта количества карбидов и их сортов, наверное, и в случае с ванадием там есть условная "заэвтектоидая" область.
Есть такой софт термокальк и jmatpro, например.
>Ну так вот, что есть крем де ля крем, тип оф зе топ среди сталей, годных для ножей?
>Как 14C28N и нитро-? с небольшим добавлением Mo-V среди нерж в верхней части?
В области заэвтектоидных AEB-L, 14C28N и нитро-V, если рассматривать ту область которую мы разбираем, как наиболее сбалансированные: твердость 62-64HRc, хорошая коррозионная стойкость.
Стали выше в этой области будут иметь излишнюю коррозионную стойкость и ниже твердость.
Стали ниже пониженную коррозионную стойкость, максимальная твердость может бы и выше, но не намного. Легче закалить.
>>1526
И дешевый желательно
И дешевый желательно
>>1528
А ты как думаешь?
А ты как думаешь?
я думаю что ты инструментом пользоваться не умеешь и компенсируешь это его тактикульностью

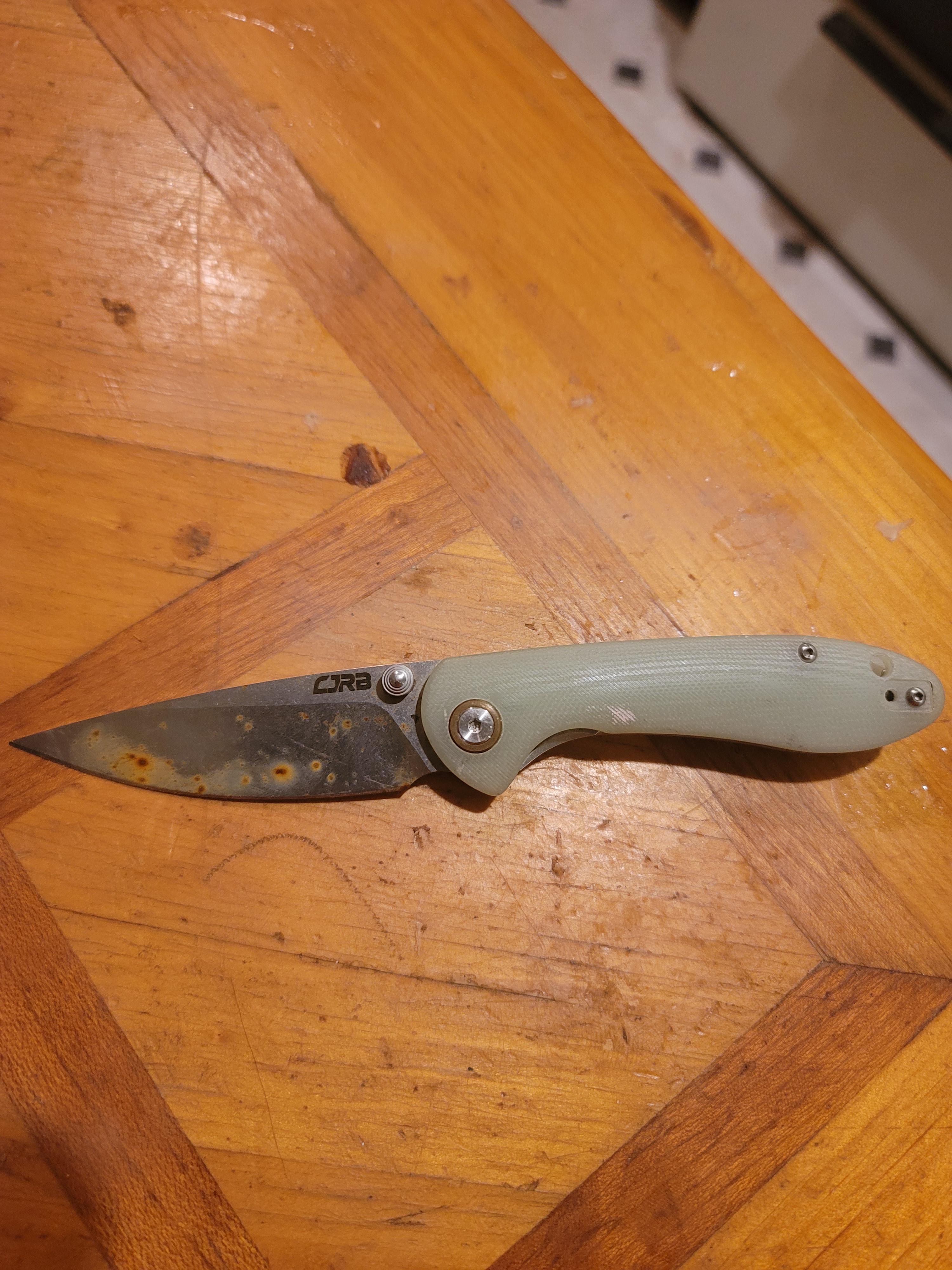

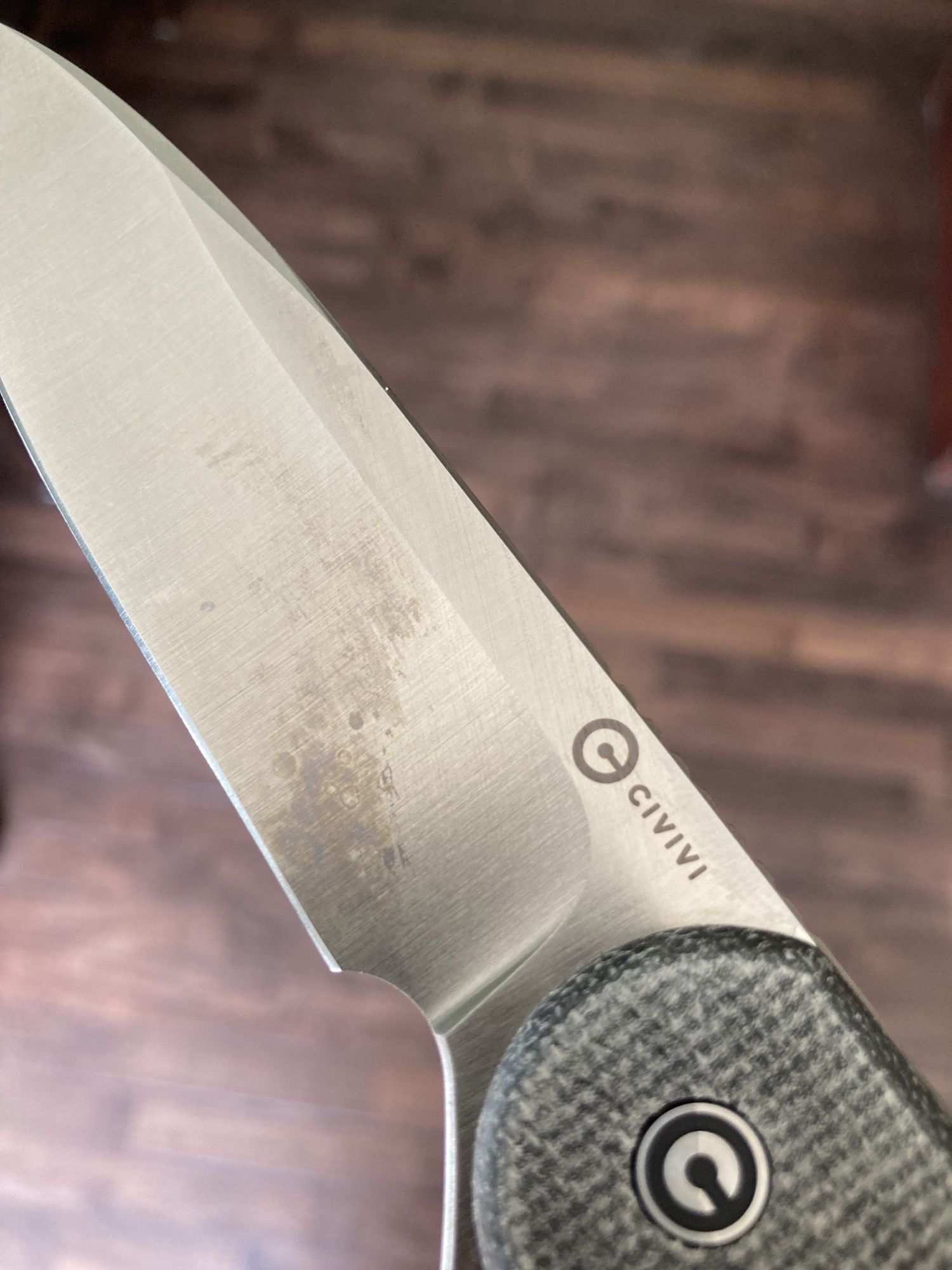

Приехал с ебэя ржавый civivi в cpm s35vn.
Долго лежал в watchlist, потом продаван скинул мне до 30-ти баксов и я решил взять. С надеждой что смогу отмыть.
Когда распаковал, проржался - коробочка, сумочка, все по красоте. Похуй что нож засранный и убитый, но сука при сумочке.
Конструкция очень странная. Видимо иженеры решили сделать слипжойнт с одноруким открыванием. И сама идея хорошая. А вот реализация - ну такое. Там нет пружины слипа. С двух боков расположены лайнеры с шариками детента (керамика), после открытия они же служат и блокиратором закрытия (держат клинок по бокам). Но довольно хуевым, слабее пружины викса, и строгать деревяху им я бы не рискнул.
Нож был невероятно засранным. Ощущение, будто разбирал кухонную вытяжку. Накладки в каких-то цветных голубых и оранжевых пятнах. Лайнеры засранные даже изнутри. Даже сука осевая втулка ржавая. Вот как?! Как она могла заржаветь? Как мог заржаветь клинок 35-ки в каком-то сером покрытии! А подшипники на удивление как новенькие, чистые.
Клинок весь тупой, блестит. Стеклянную банку царапает плохо, думаю там около 59-ти hrc.
Залил вэдэшкой, напидорасил зубной щеткой. Затем полировал пастой flitz, и эта хуйня волшебная, просто сняла нахуй всю ржавчину. Со всего, и с накладок, и с клинка, и даже с дола для открывания.
Точится плохо, я вообще не врубился, как так - банку царапает плохо, а точить на алмазах заебисто.
Результат на фотках и видео. Режет как лазер, с фронтфлипа выстреливает. Считаю охуенно доел, заполучил порошок за цену ганзо.
Долго лежал в watchlist, потом продаван скинул мне до 30-ти баксов и я решил взять. С надеждой что смогу отмыть.
Когда распаковал, проржался - коробочка, сумочка, все по красоте. Похуй что нож засранный и убитый, но сука при сумочке.
Конструкция очень странная. Видимо иженеры решили сделать слипжойнт с одноруким открыванием. И сама идея хорошая. А вот реализация - ну такое. Там нет пружины слипа. С двух боков расположены лайнеры с шариками детента (керамика), после открытия они же служат и блокиратором закрытия (держат клинок по бокам). Но довольно хуевым, слабее пружины викса, и строгать деревяху им я бы не рискнул.
Нож был невероятно засранным. Ощущение, будто разбирал кухонную вытяжку. Накладки в каких-то цветных голубых и оранжевых пятнах. Лайнеры засранные даже изнутри. Даже сука осевая втулка ржавая. Вот как?! Как она могла заржаветь? Как мог заржаветь клинок 35-ки в каком-то сером покрытии! А подшипники на удивление как новенькие, чистые.
Клинок весь тупой, блестит. Стеклянную банку царапает плохо, думаю там около 59-ти hrc.
Залил вэдэшкой, напидорасил зубной щеткой. Затем полировал пастой flitz, и эта хуйня волшебная, просто сняла нахуй всю ржавчину. Со всего, и с накладок, и с клинка, и даже с дола для открывания.
Точится плохо, я вообще не врубился, как так - банку царапает плохо, а точить на алмазах заебисто.
Результат на фотках и видео. Режет как лазер, с фронтфлипа выстреливает. Считаю охуенно доел, заполучил порошок за цену ганзо.
>>1526
Очевидный hifinder
Очевидный hifinder
>>1538
Нормас конечно, тут реально повезло, но над ножом поработать надо было.
Только куда его девать если он даже без клипсы?
А ведь сколько тут осталопов кто подшипники хейтит, дивитесь бля!
Ты как с ебея заказ в РФ? Или ты kz\br?
Нормас конечно, тут реально повезло, но над ножом поработать надо было.
Только куда его девать если он даже без клипсы?
А ведь сколько тут осталопов кто подшипники хейтит, дивитесь бля!
Ты как с ебея заказ в РФ? Или ты kz\br?
>>1550
Клипса задумана конструкцией, но бывший владелец ее проебал. Это какой-то финальный босс проеба, потерять предмет прикрученный болтами.
Носить можно в кармане/поуче/чехле на поясе. Как виксы.
Я в MD.
>если он даже без клипсы?
Клипса задумана конструкцией, но бывший владелец ее проебал. Это какой-то финальный босс проеба, потерять предмет прикрученный болтами.
Носить можно в кармане/поуче/чехле на поясе. Как виксы.
>как с ебея заказ
Я в MD.
103 Кб, 611x805Федеральный судья убит на улице в Камышине Волгоградской области. По предварительным данным, убитым оказался Василий. Его расстреляли из Сайги, отрезали член, засунили его в рот, а затем воткнули нож в глаз. Судья был убит из-за ревности. Муж, военнослужащий отомстил Василию за измену своей супруги после того как вернулся домой в отпуск из зоны СВО.
>>1538
Вот же везучий ты негодник! За такую цену, такую сталюку, даже цвет не особо смущает. Пускай режет и радует.
Вот же везучий ты негодник! За такую цену, такую сталюку, даже цвет не особо смущает. Пускай режет и радует.
298 Кб, 534x714>>1559
Кто опознает пейсак?
Кто опознает пейсак?
96 Кб, 700x474Было бы что опознавать. Обычный бичевский пыряльник - 1000 руб/кг на любом железном рынке.
>>1519
Технологичный процесс:
1. Кладёшь в автоматизированную печЪ 9000+1 лезвий, где они в авто режиме калятся, продуваются воздухом или азотом, и фигак, у тебя оттермиченные лезвия.
2. У тебя есть большая конвеерная печь, куда идут заготовки ножей для закалки, потом они продуваются воздухом или азотом и фигак, у тебя оттермиченные лезвия на выходе конвеера.
Не очень технологичный процесс:
Ты ставишь несколько покрытых защитным слоем (от обескислороживания) или завёрнутых в стальную фольгу с флюсом заготовок в небольшую автоматическую печь, тем временем охлаждая алюминиевые плиты в жидком азоте, резко достаёшь заготовки ручками и зажимаешь между плитами для резкого охлаждения, потом закладываешь их для пары циклов термоциклирования, потом вручную аккуратно зонально отпускаешь и фигак, у тебя есть пара-тройка оттермиченных заготовки, которые теперь можно аккуратно на водяном колесе или на ленточном гриндере с охолаждением впрыском не перегревая аккуратно ручками загриндить, чтобы получить лезвия.
Технологичный процесс:
1. Кладёшь в автоматизированную печЪ 9000+1 лезвий, где они в авто режиме калятся, продуваются воздухом или азотом, и фигак, у тебя оттермиченные лезвия.
2. У тебя есть большая конвеерная печь, куда идут заготовки ножей для закалки, потом они продуваются воздухом или азотом и фигак, у тебя оттермиченные лезвия на выходе конвеера.
Не очень технологичный процесс:
Ты ставишь несколько покрытых защитным слоем (от обескислороживания) или завёрнутых в стальную фольгу с флюсом заготовок в небольшую автоматическую печь, тем временем охлаждая алюминиевые плиты в жидком азоте, резко достаёшь заготовки ручками и зажимаешь между плитами для резкого охлаждения, потом закладываешь их для пары циклов термоциклирования, потом вручную аккуратно зонально отпускаешь и фигак, у тебя есть пара-тройка оттермиченных заготовки, которые теперь можно аккуратно на водяном колесе или на ленточном гриндере с охолаждением впрыском не перегревая аккуратно ручками загриндить, чтобы получить лезвия.
>>1520
Ну что за словесная эквилибристика?
Заэвтектоидную нержу вывести в 60+ — это как минимум крио и манипуляции. Какую-нибудь сраную D2 вывести в 60+ — да хоть на воздухе, максимально простой, дешёвый и малозатратный процесс с минимальным количеством ручного труда.
Ну вот, они же все метод кальфад используют или там что-то новое появилось?
Ну... скорее, 60-63, или даже 61-62. Ниже — не имеет смысла, выше — тоже не, становятся слишком хрупкими, не сильно отличаясь от высокоуглеродистых легированных по вязкости.
>для любой затраты будут одинаковые
Ну что за словесная эквилибристика?
Заэвтектоидную нержу вывести в 60+ — это как минимум крио и манипуляции. Какую-нибудь сраную D2 вывести в 60+ — да хоть на воздухе, максимально простой, дешёвый и малозатратный процесс с минимальным количеством ручного труда.
>Есть такой софт термокальк и jmatpro, например.
Ну вот, они же все метод кальфад используют или там что-то новое появилось?
>как наиболее сбалансированные: твердость 62-64HRc, хорошая коррозионная стойкость.
Ну... скорее, 60-63, или даже 61-62. Ниже — не имеет смысла, выше — тоже не, становятся слишком хрупкими, не сильно отличаясь от высокоуглеродистых легированных по вязкости.
Кстати, а помните недавно на югах судимый нефер-шизик зарезал судимого вахаббита-исламиста?
Короче, шизика начали расследовать с изъятием телефонов-кампухтеров, и теперь ему ещё пара статей светит.
Короч, в июне 2025 года шиз взобрался на мемориал «Братская могила жертв фашистского террора 1941–1942 годов» и сделал там кое-что, сняв на телефон и отправив подружке, а она в телегу это отправила с комментариями, за которые и ей теперь тоже ч. 4 ст. 354.1 УК РФ.
Ну и вишенка на торте — "Также в своих телефонах юноша и девушка хранили фото и видео, на которых они в жестокой форме расправляются с животными, препарируют их, сопровождая процесс циничными комментариями. Помимо этого, был выявлен факт надругательства над символом веры на территории православного храма».
Шиз с подругой котов мучали, убивали и расчленяли, в общем. Готишна.
Короче, шизика начали расследовать с изъятием телефонов-кампухтеров, и теперь ему ещё пара статей светит.
Короч, в июне 2025 года шиз взобрался на мемориал «Братская могила жертв фашистского террора 1941–1942 годов» и сделал там кое-что, сняв на телефон и отправив подружке, а она в телегу это отправила с комментариями, за которые и ей теперь тоже ч. 4 ст. 354.1 УК РФ.
Ну и вишенка на торте — "Также в своих телефонах юноша и девушка хранили фото и видео, на которых они в жестокой форме расправляются с животными, препарируют их, сопровождая процесс циничными комментариями. Помимо этого, был выявлен факт надругательства над символом веры на территории православного храма».
Шиз с подругой котов мучали, убивали и расчленяли, в общем. Готишна.
>>1594
Вот за котеек, теперь его жопу будут кормить зэковскими хуями, много лет.
Вот за котеек, теперь его жопу будут кормить зэковскими хуями, много лет.
>>1593
Ты либо жопой читаешь, либо я непонятно пишу. Я тебе там два варианта описываю. То что ты привел это мой второй вариант: >>1520
Да, только базы по конкретным фазам и расчёты обновляются.
>Ну что за словесная эквилибристика?
>Заэвтектоидную нержу вывести в 60+ — это как минимум крио и манипуляции. Какую-нибудь сраную D2 вывести в 60+ — да хоть на воздухе, максимально простой, дешёвый и малозатратный процесс с минимальным количеством ручного труда.
Ты либо жопой читаешь, либо я непонятно пишу. Я тебе там два варианта описываю. То что ты привел это мой второй вариант: >>1520
>А если просто для какой стали получить легче и выше твердость, то я сказал: Но вот для получения конкретных значений твердости, те стали которые ниже по Y, легче это достигают из-за большего соотношения получаемого C/Cr в аустените.
>Ну вот, они же все метод кальфад используют или там что-то новое появилось?
Да, только базы по конкретным фазам и расчёты обновляются.
>>1597
Максимальная не значит оптимальная! D2 в ширпотреб ножах дешёво и сердито на воздухе доводят до её +-60 (пикча 1) на потоковом производстве. На плитах в крио можно и в 65 загнать, но это дорогая ручная ТО, на выходе которой будет непригодный практически нож (у меня запечённая заготовка из х12мф в ~64 разбивалась на куски в результате падения на бетонный пол).
Ну много ли сталей, которые имеет смысл калить в 64-65? Ну, может там аогами супер или ZDP, но и то лишь в ламинате. Некоторые действительно выше 60 не стоит, но для ножей опять же оптимально в 60-63, или даже 61-62.
В современном ПО для металлургов результирующие прочностные показатели вязкости или средний размер выпадающих карбидов (а не только их состав и количество) как-то считаются для нахождения оптимального состава ножевой стали?
Или это уже не имеет смысла, если, предположительно, с обычным (не порошковым) процессом плюс какой-то хитрой обработкой оптимум в соотношении вязкости, достижимой твёрдости, абразивной стойкости и нержавейчести достигнут в составе стали типа Nitro-X7 в районе 63HRC?
Максимальная не значит оптимальная! D2 в ширпотреб ножах дешёво и сердито на воздухе доводят до её +-60 (пикча 1) на потоковом производстве. На плитах в крио можно и в 65 загнать, но это дорогая ручная ТО, на выходе которой будет непригодный практически нож (у меня запечённая заготовка из х12мф в ~64 разбивалась на куски в результате падения на бетонный пол).
Ну много ли сталей, которые имеет смысл калить в 64-65? Ну, может там аогами супер или ZDP, но и то лишь в ламинате. Некоторые действительно выше 60 не стоит, но для ножей опять же оптимально в 60-63, или даже 61-62.
>Да, только базы по конкретным фазам и расчёты обновляются.
В современном ПО для металлургов результирующие прочностные показатели вязкости или средний размер выпадающих карбидов (а не только их состав и количество) как-то считаются для нахождения оптимального состава ножевой стали?
Или это уже не имеет смысла, если, предположительно, с обычным (не порошковым) процессом плюс какой-то хитрой обработкой оптимум в соотношении вязкости, достижимой твёрдости, абразивной стойкости и нержавейчести достигнут в составе стали типа Nitro-X7 в районе 63HRC?
34 Кб, 699x745>>1605
Я не ебу что ты вкладываешь в понятие ОПТИМАЛЬНАЯ. Я тебе предложил два вида ответа в зависимости от того, как можно понять оптимальная. Читай с чего я начал, я больше не буду про это говорить.

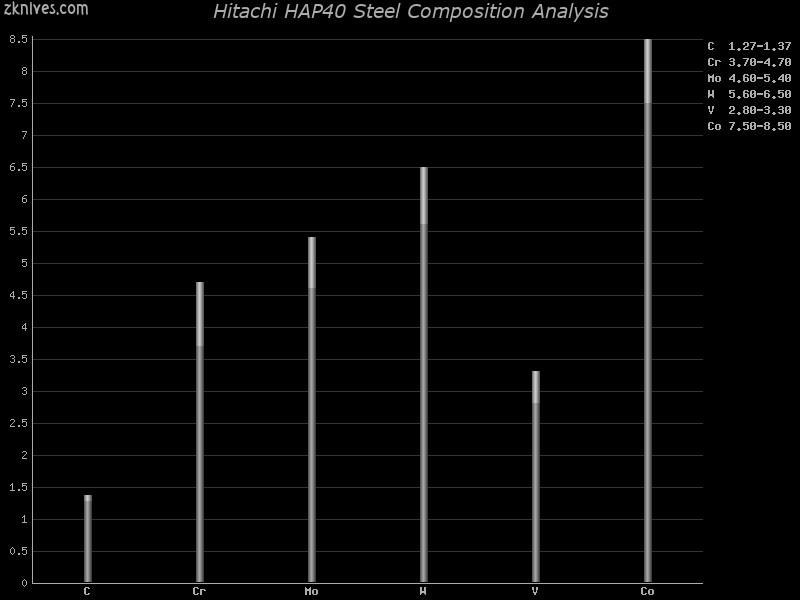

High Speed Steel и Matrix Steel
Это твое мнение.
Есть понимание что на что влияет, от этого и исходят и прочее. Я не металлург и не материаловед.
Термодинамика считается, как пример на пике jmatpro и что посчитать и оценить можно, проблема в кинетике, так как всякую диффузию никто не отменял. Находил статью относительно новую, в которой калхид и кинетику пытались совмещали на примере 51600 для расчета состава, времени аустенизации и прочего.
В классике мартенситных железо-хром там все уже достигнуто, там плюс минус плюс от выплавки и доп обработки можно что то получить.
Есть направление в сторону мартенситно-стареющих сталей, там как то для ножей мало что сделано из-за того что сталей выше 60 HRc мало, но вон Алан Баликоев все обещает в серию, но все нет.
>Максимальная не значит оптимальная!
Я не ебу что ты вкладываешь в понятие ОПТИМАЛЬНАЯ. Я тебе предложил два вида ответа в зависимости от того, как можно понять оптимальная. Читай с чего я начал, я больше не буду про это говорить.
>Ну много ли сталей, которые имеет смысл калить в 64-65?
High Speed Steel и Matrix Steel
>Некоторые действительно выше 60 не стоит, но для ножей опять же оптимально в 60-63, или даже 61-62.
Это твое мнение.
>В современном ПО для металлургов результирующие прочностные показатели вязкости или средний размер выпадающих карбидов (а не только их состав и количество) как-то считаются для нахождения оптимального состава ножевой стали?
Есть понимание что на что влияет, от этого и исходят и прочее. Я не металлург и не материаловед.
Термодинамика считается, как пример на пике jmatpro и что посчитать и оценить можно, проблема в кинетике, так как всякую диффузию никто не отменял. Находил статью относительно новую, в которой калхид и кинетику пытались совмещали на примере 51600 для расчета состава, времени аустенизации и прочего.
>Или это уже не имеет смысла, если, предположительно, с обычным (не порошковым) процессом плюс какой-то хитрой обработкой оптимум в соотношении вязкости, достижимой твёрдости, абразивной стойкости и нержавейчести достигнут в составе стали типа Nitro-X7 в районе 63HRC?
В классике мартенситных железо-хром там все уже достигнуто, там плюс минус плюс от выплавки и доп обработки можно что то получить.
Есть направление в сторону мартенситно-стареющих сталей, там как то для ножей мало что сделано из-за того что сталей выше 60 HRc мало, но вон Алан Баликоев все обещает в серию, но все нет.
>>1609
Ладно, возможно, я не до конца точно понимаю, где область оптимума в плане ножевой стали, поскольку тоже не металлург и не имею смежного с материаловедением образования. Я исхожу из максимальной "устойчивости" кромки, но опять же, здесь большую роль играют углы и тип нагрузки, что требует дополнительного исследования.
Опять же, специального назначения стали.
Всё в некотором смысле чьё-либо мнение разной степени экспертности и компетенций.
Да, а есть к-л информация, что там за хитрую спецобработку делает алейма для своих сандвиков и будерус для своих нитр, после которой на выходе карбиды получаются довольно мелкими и униформными?
Ну, то есть, можно однозначно сказать, что для 90% ножей общего назначения наиболее оптимальны (азотные?) нержавейки с 0.6-0.7% углерода и небольшим легированием Mo+V, закаленные в 60-63?
А для энтузиастов и спец применения - всякие порошковые магнакаты, ламинирование (как на японских кухонных) и поиск наиболее эффективных "дамасских" узоров для обкладок ядер из более твёрдых и износостойких сталей с целью увеличения общей прочности лезвия.
>Я не ебу что ты вкладываешь в понятие ОПТИМАЛЬНАЯ.
Ладно, возможно, я не до конца точно понимаю, где область оптимума в плане ножевой стали, поскольку тоже не металлург и не имею смежного с материаловедением образования. Я исхожу из максимальной "устойчивости" кромки, но опять же, здесь большую роль играют углы и тип нагрузки, что требует дополнительного исследования.
>High Speed Steel и Matrix Steel
Опять же, специального назначения стали.
>Это твое мнение.
Всё в некотором смысле чьё-либо мнение разной степени экспертности и компетенций.
>всякую диффузию никто не отменял.
Да, а есть к-л информация, что там за хитрую спецобработку делает алейма для своих сандвиков и будерус для своих нитр, после которой на выходе карбиды получаются довольно мелкими и униформными?
>В классике мартенситных железо-хром там все уже достигнуто
Ну, то есть, можно однозначно сказать, что для 90% ножей общего назначения наиболее оптимальны (азотные?) нержавейки с 0.6-0.7% углерода и небольшим легированием Mo+V, закаленные в 60-63?
А для энтузиастов и спец применения - всякие порошковые магнакаты, ламинирование (как на японских кухонных) и поиск наиболее эффективных "дамасских" узоров для обкладок ядер из более твёрдых и износостойких сталей с целью увеличения общей прочности лезвия.
>>1592
Благодарю.
Это у тебя последствия "ножевой болезни" вместе с эрудицией или что за профильное образование?
Благодарю.
Это у тебя последствия "ножевой болезни" вместе с эрудицией или что за профильное образование?
155 Кб, 1158x1280Что то ещё про Бурятов слышал, о лютости и отмороженности или путаю народности.
>>1592
А в процессе этого их не поведет? Или ты про заготовки? А потом их заебисто обрабатывать будет же, особенно что-то на 62-64 из к390
А в процессе этого их не поведет? Или ты про заготовки? А потом их заебисто обрабатывать будет же, особенно что-то на 62-64 из к390
>>1. Кладёшь в автоматизированную печЪ 9000+1 лезвий, где они в авто режиме калятся, продуваются воздухом или азотом, и фигак, у тебя оттермиченные лезвия.
>>1624
Инженер систем автоматизации и управления. Ножи как хобби.
>>1628
Техпроцесс у всех по-разному организован. Да, калёные заготовки обрабатывать сложнее. Но если калить формованные гринденные клинки, то возникают другие проблемы.
Вот как Опинель делает, весьма технологичный процесс:
https://www.youtube.com/watch?v=oI8Czx5Ug-Y
Инженер систем автоматизации и управления. Ножи как хобби.
>>1628
Техпроцесс у всех по-разному организован. Да, калёные заготовки обрабатывать сложнее. Но если калить формованные гринденные клинки, то возникают другие проблемы.
Вот как Опинель делает, весьма технологичный процесс:
https://www.youtube.com/watch?v=oI8Czx5Ug-Y
>>1617
Почитай про матричные стали на Knifesteelnerd. Там две статьи.
Не интересовался. Возможно гомогенизирующий отжиг, электрошлаковый переплав. Возможно используют слитки малого веса при отливки стали, для увеличения скорости охлаждения и следовательно улучшения распределения карбидов.
Все зависит от того, какие у тебя требования к ножам. А для энтузиастов и спец применения - всякие порошковые магнакаты, ламинирование (как на японских кухонных) и поиск наиболее эффективных "дамасских" узоров для обкладок ядер из более твёрдых и износостойких сталей с целью увеличения общей прочности лезвия.
Если ты затачиваешь ножи тонким финишем, на малые углы, работаешь по неабразивным материалам, требуется высокая острота и работаешь резом пушкат, то AEB-L.
Если же ты используешь грубый финиш, работаешь по грязным, абразивным материалам, углы 40 град и рез протягом, то это D2.
>Опять же, специального назначения стали.
Почитай про матричные стали на Knifesteelnerd. Там две статьи.
>Да, а есть к-л информация, что там за хитрую спецобработку делает алейма для своих сандвиков и будерус для своих нитр, после которой на выходе карбиды получаются довольно мелкими и униформными?
Не интересовался. Возможно гомогенизирующий отжиг, электрошлаковый переплав. Возможно используют слитки малого веса при отливки стали, для увеличения скорости охлаждения и следовательно улучшения распределения карбидов.
>Ну, то есть, можно однозначно сказать, что для 90% ножей общего назначения наиболее оптимальны (азотные?) нержавейки с 0.6-0.7% углерода и небольшим легированием Mo+V, закаленные в 60-63?
Все зависит от того, какие у тебя требования к ножам. А для энтузиастов и спец применения - всякие порошковые магнакаты, ламинирование (как на японских кухонных) и поиск наиболее эффективных "дамасских" узоров для обкладок ядер из более твёрдых и износостойких сталей с целью увеличения общей прочности лезвия.
Если ты затачиваешь ножи тонким финишем, на малые углы, работаешь по неабразивным материалам, требуется высокая острота и работаешь резом пушкат, то AEB-L.
Если же ты используешь грубый финиш, работаешь по грязным, абразивным материалам, углы 40 град и рез протягом, то это D2.
>>1635
>Все зависит от того, какие у тебя требования к ножам. А для энтузиастов и спец применения - всякие порошковые магнакаты, ламинирование (как на японских кухонных) и поиск наиболее эффективных "дамасских" узоров для обкладок ядер из более твёрдых и износостойких сталей с целью увеличения общей прочности лезвия.
>
>Если ты затачиваешь ножи тонким финишем, на малые углы, работаешь по неабразивным материалам, требуется высокая острота и работаешь резом пушкат, то AEB-L.
>Если же ты используешь грубый финиш, работаешь по грязным, абразивным материалам, углы 40 град и рез протягом, то это D2.
>>1449 (OP)
Хочу купить нож/мачете для прогулок по лесу (Краснодарский край). Что брать и какого размера? Задача: убирать всякие кусты траву и колючки с дороги, самоололона не планируется (только если от псин), колбаску резать тоже обычно не надо, но мало ли.
Хочу купить нож/мачете для прогулок по лесу (Краснодарский край). Что брать и какого размера? Задача: убирать всякие кусты траву и колючки с дороги, самоололона не планируется (только если от псин), колбаску резать тоже обычно не надо, но мало ли.
>>1637
Мачеты от трамонтины если трава и ветки не толще пальца.
Если толще, то что то похожее на паранг, например кизляр суприм бушмейт
Мачеты от трамонтины если трава и ветки не толще пальца.
Если толще, то что то похожее на паранг, например кизляр суприм бушмейт
>>1658
Он внезапно понял, что теперь крапиву сможет рубить не палкой а даже мачетиной- заработал.
Он внезапно понял, что теперь крапиву сможет рубить не палкой а даже мачетиной- заработал.
>>1635
И где все эти кухонники и резучие ножи из калёной AEB-L? И почему из D2 делают в основном не "Шкуросдиратель для особо грязных кабанов 9000", а складные нережущие надрезатели для упаковки и налома колбаски с огурцами?
К тому же, я снимал шкуру не очень чистого кабана кухонной трамонтиной с последующей разделкой, и вот что скажу: куда комфортнее и удобнее это делать острой режущей трамонтиной, чем твердостальным нережущим охотничьим ножом. Легче точить трамонтину чаще.
И где все эти кухонники и резучие ножи из калёной AEB-L? И почему из D2 делают в основном не "Шкуросдиратель для особо грязных кабанов 9000", а складные нережущие надрезатели для упаковки и налома колбаски с огурцами?
К тому же, я снимал шкуру не очень чистого кабана кухонной трамонтиной с последующей разделкой, и вот что скажу: куда комфортнее и удобнее это делать острой режущей трамонтиной, чем твердостальным нережущим охотничьим ножом. Легче точить трамонтину чаще.
>>1637
Мачете трамонтина и садовый секатор-сучкорез с трещёткой тебе в помощь. Лёгкий топорик и складная пила японского типа тоже будут полезны.
А если ты будешь ходить с мачете, топором, пилой и сучкорезом в рабочих перчатках, защитных очках и кожаной робе сварщика или мясника (от колючих кустов), то ситуации, в которых потребуется самообороны, будут возникать нечасто.
Мачете трамонтина и садовый секатор-сучкорез с трещёткой тебе в помощь. Лёгкий топорик и складная пила японского типа тоже будут полезны.
А если ты будешь ходить с мачете, топором, пилой и сучкорезом в рабочих перчатках, защитных очках и кожаной робе сварщика или мясника (от колючих кустов), то ситуации, в которых потребуется самообороны, будут возникать нечасто.

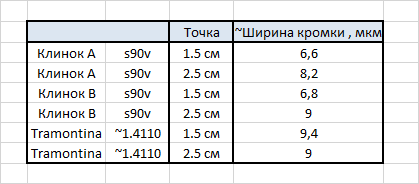

4 Кб, 419x184>>1681

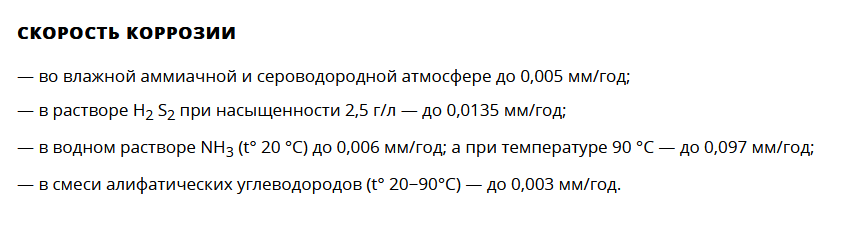

На самом деле сталь, из которой делают трамонтины, не настолько хуже модных кринжпорошочков, как это пытаются представить некоторые маркетологи. И это именно в ширпотребной термичке. Я почему-то уверен, что по-человечески затермиченная даже Cr8 или аус10кобальт легко покажет результаты на одном уровне с самыми модными порошками.
На самом деле сталь, из которой делают трамонтины, не настолько хуже модных кринжпорошочков, как это пытаются представить некоторые маркетологи. И это именно в ширпотребной термичке. Я почему-то уверен, что по-человечески затермиченная даже Cr8 или аус10кобальт легко покажет результаты на одном уровне с самыми модными порошками.
>>1683
Кстати, анон, который делал фото через микроскоп и замеры деградации кромки разных ножей-сталенй, у тебя есть pdf с компиляцией твоих исследований?
Кстати, анон, который делал фото через микроскоп и замеры деградации кромки разных ножей-сталенй, у тебя есть pdf с компиляцией твоих исследований?
Господа, имеется нож из Х12МФ. Периодически появляется ржавчина. По инструкции из интернета отмачиваю нож в уксусе, помогает, но потом всё равно снова появляется ржавчина.
Что и как нужно делать, чтобы она не появлялась? Или это неизбежно на этой стали?
Что и как нужно делать, чтобы она не появлялась? Или это неизбежно на этой стали?
>>1688
Эта сталь не нержа.
Вытирай насухо после использования и не храни в ножнах в местах, где возможно образование конденсата.
Не злоупотребляй кислотой, но можешь хим способом покрыть его оксидной плёнкой патины, если ржавчина беспокоит.
Эта сталь не нержа.
Вытирай насухо после использования и не храни в ножнах в местах, где возможно образование конденсата.
Не злоупотребляй кислотой, но можешь хим способом покрыть его оксидной плёнкой патины, если ржавчина беспокоит.
>>1449 (OP)
привет ребята!
нужен фикс последнего шанса
сзади на брючный ремень
но не вертикально чтоб висел
а вдоль ремня. знаете варианты?
привет ребята!
нужен фикс последнего шанса
сзади на брючный ремень
но не вертикально чтоб висел
а вдоль ремня. знаете варианты?
>>1681
В продаже.
Для этих целей D2 в принципе тоже подходит.
Какое то сравнение теплого с мягким.
>>1683
Так и будешь с этой табличкой бегать :) ?
>>1686
Каких то хорошо оформленных выводов наверное нет. Есть эксперименты, есть какие то мои комментарии и ответы на вопросы которые задавали в теме, в которой публикуются результаты.
>И где все эти кухонники и резучие ножи из калёной AEB-L?
В продаже.
> И почему из D2 делают в основном не "Шкуросдиратель для особо грязных кабанов 9000", а складные нережущие надрезатели для упаковки и налома колбаски с огурцами?
Для этих целей D2 в принципе тоже подходит.
>К тому же, я снимал шкуру не очень чистого кабана кухонной трамонтиной с последующей разделкой, и вот что скажу: куда комфортнее и удобнее это делать острой режущей трамонтиной, чем твердостальным нережущим охотничьим ножом. Легче точить трамонтину чаще.
Какое то сравнение теплого с мягким.
>>1683
Так и будешь с этой табличкой бегать :) ?
>>1686
>у тебя есть pdf с компиляцией твоих исследований?
Каких то хорошо оформленных выводов наверное нет. Есть эксперименты, есть какие то мои комментарии и ответы на вопросы которые задавали в теме, в которой публикуются результаты.
>>1688
Избегать условий появления ржавчины, каждый раз, своевременно.
>Что и как нужно делать, чтобы она не появлялась
Избегать условий появления ржавчины, каждый раз, своевременно.
>>1692
Закрепи палку нужной тебе длины как задумаол и носи пару недель. Привык, удобно- вот и размер ножен для поиска по параметрам.
Закрепи палку нужной тебе длины как задумаол и носи пару недель. Привык, удобно- вот и размер ножен для поиска по параметрам.
>>1681
А насколько удобно в обуви по размеру и впору, а ещё если одежда не мешает и тепло сохраняет, но не жарит. Исправный, заряженный смартфон удобнее, чем полностью разряженный, даже топовой модели.
> куда комфортнее и удобнее это делать Легче точить чаще.
А насколько удобно в обуви по размеру и впору, а ещё если одежда не мешает и тепло сохраняет, но не жарит. Исправный, заряженный смартфон удобнее, чем полностью разряженный, даже топовой модели.
>>1688
Покрыть защитным слоем. Варианты:
1. Смазка лезвия маслом. Можно машинным, если режешь им пищу - подсолнечным или оливковым. Периодически повторять.
2. Паста flitz, создана для полировки, ей может счищать ржавчину, так же создает защитную пленку. Проверено на бронзовом ювелирном украшении, после чистки пастой перестало темнеть (13-ый месяц как).
3. Жесткое травление, в твоем случае наверное хлорное железо. 10-15 минут, чтобы клинок потемнел, и затем заново заточить. Передержишь - сделаешь хуже, заржавеет нахуй. >>1681
>>1704
Сегодня кстати отрезал два кусочка паракорда кайзеровской Nitro-V, на кухонной столешнице. Да, она опять от этого замялась.
>чтобы она не появлялась?
Покрыть защитным слоем. Варианты:
1. Смазка лезвия маслом. Можно машинным, если режешь им пищу - подсолнечным или оливковым. Периодически повторять.
2. Паста flitz, создана для полировки, ей может счищать ржавчину, так же создает защитную пленку. Проверено на бронзовом ювелирном украшении, после чистки пастой перестало темнеть (13-ый месяц как).
3. Жесткое травление, в твоем случае наверное хлорное железо. 10-15 минут, чтобы клинок потемнел, и затем заново заточить. Передержишь - сделаешь хуже, заржавеет нахуй. >>1681
>>1704
>из калёной AEB-L
Сегодня кстати отрезал два кусочка паракорда кайзеровской Nitro-V, на кухонной столешнице. Да, она опять от этого замялась.
>>1714
Я вообще наслышан о разделочных досках из стали и стекла. Столешницы из всякого камня ещё делают и даже покупают, какие то.
>на кухонной столешнице
Я вообще наслышан о разделочных досках из стали и стекла. Столешницы из всякого камня ещё делают и даже покупают, какие то.
>>1719
Ну, на той же столешнице я резал складнем srm d2, ему похуй. Хотя там д2 мягкая, в черном покрытии.
Ну, на той же столешнице я резал складнем srm d2, ему похуй. Хотя там д2 мягкая, в черном покрытии.
>>1721
Ещё криворукость и повторяемость реза, разными инструментами же.
Ещё криворукость и повторяемость реза, разными инструментами же.
1,2 Мб, 2048x1536>>1703
на работе мужики увидят —
в дурку сдадут. у них итак уже сомнения.
в общем пока подобрал такое...
>закрепи палку
на работе мужики увидят —
в дурку сдадут. у них итак уже сомнения.
в общем пока подобрал такое...
>>1723
Кого не режет?
Кого не режет?
>>1714
Скорее всего, в этом дело. Этих деятелей неоднократно ловили на говенной термичке
>>1723
Во-первых, рез не зависит от толщины клина. Геометрия и сведение важнее. Во-вторых, изделие последнего шанса должно не столько резать, сколько нормально колоть + обязательно травмобезопасная рукоять, а то будет как у того якута.
> Сегодня кстати отрезал два кусочка паракорда кайзеровской Nitro-V, на кухонной столешнице. Да, она опять от этого замялась.
> кайзер
Скорее всего, в этом дело. Этих деятелей неоднократно ловили на говенной термичке
>>1723
> толщина поста 4,8 мм
> не режет
Во-первых, рез не зависит от толщины клина. Геометрия и сведение важнее. Во-вторых, изделие последнего шанса должно не столько резать, сколько нормально колоть + обязательно травмобезопасная рукоять, а то будет как у того якута.
>>1696
Ну где в продаже-то, где? Ссылку дашь?
А какие из D2 напильники, штемпели и формы получаются, ух! Жалко только ножи из неё в основном с нережущей геометрией, чтобы дурак не сломал, или недокал, ну или просто кал.
Инструмент есть инструмент. Если мне удобнее пользоваться мягким, то я скажу, что мягкое (сколько там у протрамонтин, фанатом которых я, к слову, совершенно не являюсь, 57 HRC?) лучше тёплого.
Оформляй, чтобы ссылка на них в каждом ноже ОП-посте висела. Ликбез и искоренение мифов, маркетолого-высеро-посевов и магического мышления среди ножеёбов во все поля.
>В продаже.
Ну где в продаже-то, где? Ссылку дашь?
>Для этих целей D2 в принципе тоже подходит.
А какие из D2 напильники, штемпели и формы получаются, ух! Жалко только ножи из неё в основном с нережущей геометрией, чтобы дурак не сломал, или недокал, ну или просто кал.
>Какое то сравнение теплого с мягким.
Инструмент есть инструмент. Если мне удобнее пользоваться мягким, то я скажу, что мягкое (сколько там у протрамонтин, фанатом которых я, к слову, совершенно не являюсь, 57 HRC?) лучше тёплого.
>хорошо оформленных выводов наверное нет.
Оформляй, чтобы ссылка на них в каждом ноже ОП-посте висела. Ликбез и искоренение мифов, маркетолого-высеро-посевов и магического мышления среди ножеёбов во все поля.
>>1490
У меня.
У меня.
Кстати, у меня вопрос. Гарда же типа запрещена? Но можно же сделать накладную и если что просто снимать.
Пневмадибилы же всегда готовы если что стравить свои корсары одним движением.
>>1727
А что с ним было? Порезался серьёзно своим же ножом?
Пневмадибилы же всегда готовы если что стравить свои корсары одним движением.
>>1727
>будет как у того якута
А что с ним было? Порезался серьёзно своим же ножом?
>>1731
Не всё так однозначно. Гарда это один из признаков холодного оружия, но для того чтобы нож был холодным, нужны все признаки. Вот например, пикрил. Это хозбыт. При этом травмобезопасная рукоять, сведение максимум 0.3 (то есть, резать он будет как лазер), + клин максимально приспособлен для укола. Почему он не холодный? Возможно, толщина менее 3.5мм, возможно, потому что гарды как таковой нет, просто рукоять правильно профилирована. И так далее.
> Кстати, у меня вопрос. Гарда же типа запрещена?
Не всё так однозначно. Гарда это один из признаков холодного оружия, но для того чтобы нож был холодным, нужны все признаки. Вот например, пикрил. Это хозбыт. При этом травмобезопасная рукоять, сведение максимум 0.3 (то есть, резать он будет как лазер), + клин максимально приспособлен для укола. Почему он не холодный? Возможно, толщина менее 3.5мм, возможно, потому что гарды как таковой нет, просто рукоять правильно профилирована. И так далее.
>>1724
А ДЫРЯВЫЙ ради распоследности шанса или приобретённая тяга снижение веса для необременительности ношения?
В дурку с ножиком- забавное самоиспытание.
А ДЫРЯВЫЙ ради распоследности шанса или приобретённая тяга снижение веса для необременительности ношения?
В дурку с ножиком- забавное самоиспытание.
6 Кб, 275x183>>1731
Мамкой твоей? Строго, строга?!
Какие то хитрованы дырки оставляют и даже верёвку туда привязывают и отвязывают даже.
>Гарда же типа запрещена
Мамкой твоей? Строго, строга?!
Какие то хитрованы дырки оставляют и даже верёвку туда привязывают и отвязывают даже.
688 Кб, 1197x1600>>1744
Идёт к тебе толпа упырей и кричат "Мы оторвём тебе воротник!".
Ты в окружении, убежать некуда. Последний шанс не быть выебанным в жопу? Ты хватаешь нож, отрезаешь воротник сам себе и даёшь самому здоровому.
Всё, охотники получили своё и уйдут, разве что вытерев о тебя сопли.
Идёт к тебе толпа упырей и кричат "Мы оторвём тебе воротник!".
Ты в окружении, убежать некуда. Последний шанс не быть выебанным в жопу? Ты хватаешь нож, отрезаешь воротник сам себе и даёшь самому здоровому.
Всё, охотники получили своё и уйдут, разве что вытерев о тебя сопли.
4,6 Мб, 1707x1280Вот фотка вчерашнего пиршества, ножичек обмывал. С дошиком, по заветам треда.
>>1750
К божественному дошираку мог бы и получше коньяк подобрать.
К божественному дошираку мог бы и получше коньяк подобрать.
208 Кб, 968x733>>1750
Прямо на бохатом по сравнению с неповторимым оригиналом, даже бутылка не пустая.
Прямо на бохатом по сравнению с неповторимым оригиналом, даже бутылка не пустая.
2,7 Мб, mp4,1280x656, 0:07
В Харькове мужчина с ножом ранил трёх военкомов и полицейского при попытке насильственной мобилизации
При попытке «бусификации» он оказал сопротивление и ударил полицейского ножом в голову, а также нанёс тяжёлые ранения троим сотрудникам военкомата — в грудь, голову и руку.
После нападения мужчина скрылся, но позднее был задержан.
При попытке «бусификации» он оказал сопротивление и ударил полицейского ножом в голову, а также нанёс тяжёлые ранения троим сотрудникам военкомата — в грудь, голову и руку.
После нападения мужчина скрылся, но позднее был задержан.
>>1754
Сядь на ржавый стелс и свали в велач.
Сядь на ржавый стелс и свали в велач.
597 Кб, 1262x540https://www.youtube.com/watch?v=QjX5WxzV_28
Не понял юмора крепления лезвия ножа на 1 заклепку в металлический стержень помещаемый затем в деревянную рукоятку...
Это типа помогает при нагрузках не сломать нож?
Но в теории при эксплуатации может начать люфтить
Странная херня.
Не понял юмора крепления лезвия ножа на 1 заклепку в металлический стержень помещаемый затем в деревянную рукоятку...
Это типа помогает при нагрузках не сломать нож?
Но в теории при эксплуатации может начать люфтить
Странная херня.
509 Кб, 282x199>>1594
True Готы
True Готы
>>1824
Им ваще калаши из кузова камаза раздавали, всем желающим в начале сво, как их отстреливать не начали до сих пор, загадка.
Им ваще калаши из кузова камаза раздавали, всем желающим в начале сво, как их отстреливать не начали до сих пор, загадка.
>>1746
Здоровья и удачи тебе за науку!! Буду знать теперь и такого опасаться. +1 трясун.
Здоровья и удачи тебе за науку!! Буду знать теперь и такого опасаться. +1 трясун.
>>1825
А сколько патронов в руки отсыпали? Их довольно легко все расстрелять. И носить постоянно при себе и пистолет напряжно.
А сколько патронов в руки отсыпали? Их довольно легко все расстрелять. И носить постоянно при себе и пистолет напряжно.
>>1823
Как же трясёт перочинных клоунов, они отлично понимают что такое реальный нож и ресентиментят.
Как же трясёт перочинных клоунов, они отлично понимают что такое реальный нож и ресентиментят.
>>1688
Ёбаный блять... Отмочил — промыл водой — насухо протёр — обильно обмазал маслом (машинным, индустриальным, силиконом) — перед употреблением снял масло (потом снова протри и смажь). Имей при ноже кучу бумажных салфеток/полотенец, короче и будет вам счастье
>отмачиваю нож в уксусе
Ёбаный блять... Отмочил — промыл водой — насухо протёр — обильно обмазал маслом (машинным, индустриальным, силиконом) — перед употреблением снял масло (потом снова протри и смажь). Имей при ноже кучу бумажных салфеток/полотенец, короче и будет вам счастье
- у обычного человека с собой 2-3 ножа
- ну, это какой-то любитель ножей...
- нет, у любителя с собой 5-10 ножей
- ну, это уже какой-то ножевой маньяк...
- нет, у ножевого маньяка с собой обычно 15-20 и более ножей
- это уже какой-то... странный человек...
- нет, у странного человека вообще нет с собой ножа
- так это же обычный человек!
- нет, у обычного человека с собой 2-3 ножа...
- ну, это какой-то любитель ножей...
- нет, у любителя с собой 5-10 ножей
- ну, это уже какой-то ножевой маньяк...
- нет, у ножевого маньяка с собой обычно 15-20 и более ножей
- это уже какой-то... странный человек...
- нет, у странного человека вообще нет с собой ножа
- так это же обычный человек!
- нет, у обычного человека с собой 2-3 ножа...
>>1838
Безфраговый qlown что то там вякнул, обожравшись стекломоя, кек
Безфраговый qlown что то там вякнул, обожравшись стекломоя, кек
>>1848
перочинник порвался
перочинник порвался
>>1914
Если я захочу закусить куском жира, я достану из холодильника сливочное масло.
Так-то хрюша нормальная еда, просто зачем есть жир, уши и пятачок, для меня загадка.
Холодец тоже идет нахуй, ебал я в рот такое новогоднее лакомство.
Если я захочу закусить куском жира, я достану из холодильника сливочное масло.
Так-то хрюша нормальная еда, просто зачем есть жир, уши и пятачок, для меня загадка.
Холодец тоже идет нахуй, ебал я в рот такое новогоднее лакомство.
484 Кб, 800x533>>1935
Уши, варёные в масле с картошечкой, солью и укропом - это нямка. Жир? Я с ним картофан жарю, например. Пятачок собаням хорош, любят они пожевать пятачки. Всё в дело идёт.
>уши
Уши, варёные в масле с картошечкой, солью и укропом - это нямка. Жир? Я с ним картофан жарю, например. Пятачок собаням хорош, любят они пожевать пятачки. Всё в дело идёт.
>>991401 →

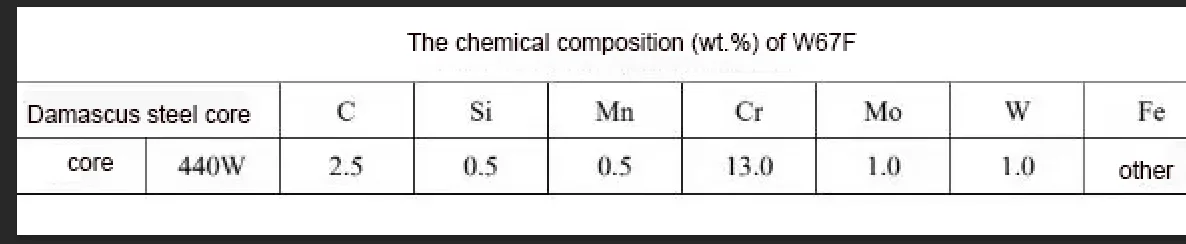

В общем, листая вб обнаружил несколько интересных позиций, часть из которых приобрел. Особый интерес был к вальтеру, т.к. он представляет собой оммаж а-ф комбата, который является моей кинжальной мечтой. В отличие от оригинала, у него даже более интересная рукоять, но сильно упрощенная гарда, что некоторые нивелируют, ставя её от бёкера. Также это отличный кандидат на регринд, что вполне реализуют западные усиканы: https://www.youtube.com/watch?v=x9NX495lIqc
Стоил меньше 800р, взял парочку, если будет ещё такая цена, возьму ещё наверное 1 прозапас, вопросов к качеству не возникло.
Вторая моя покупка это реплика ратниковского штык-ножа здесь китайцы решили внести свой взгляд и вместо винта, рукоять расклепали, сама рукоять пластиковая. Сделано достойно, хоть и кусачки на ножнах скорее для антуража, по крайней мере режущая кромка на них не выведена. К сожалению, ак-образного под рукой нет и функцию штыка проверить не могу, защелка рабочая.
Стоил ~1250. Возможно стоит ещё глянуть другие варианты исполнения, встречатся огражданенные версии с винтом на руояти за +- те же деньги
>На неделе навернок ещё вам покушать с вб принесу кое-что
В общем, листая вб обнаружил несколько интересных позиций, часть из которых приобрел. Особый интерес был к вальтеру, т.к. он представляет собой оммаж а-ф комбата, который является моей кинжальной мечтой. В отличие от оригинала, у него даже более интересная рукоять, но сильно упрощенная гарда, что некоторые нивелируют, ставя её от бёкера. Также это отличный кандидат на регринд, что вполне реализуют западные усиканы: https://www.youtube.com/watch?v=x9NX495lIqc
Стоил меньше 800р, взял парочку, если будет ещё такая цена, возьму ещё наверное 1 прозапас, вопросов к качеству не возникло.
Вторая моя покупка это реплика ратниковского штык-ножа здесь китайцы решили внести свой взгляд и вместо винта, рукоять расклепали, сама рукоять пластиковая. Сделано достойно, хоть и кусачки на ножнах скорее для антуража, по крайней мере режущая кромка на них не выведена. К сожалению, ак-образного под рукой нет и функцию штыка проверить не могу, защелка рабочая.
Стоил ~1250. Возможно стоит ещё глянуть другие варианты исполнения, встречатся огражданенные версии с винтом на руояти за +- те же деньги
>>2005
Найс копиум, как там кал Ляо на вкус?
>В отличие от оригинала, у него даже более интересная рукоять, но сильно упрощенная гарда, что некоторые нивелируют, ставя её от бёкера.
Найс копиум, как там кал Ляо на вкус?

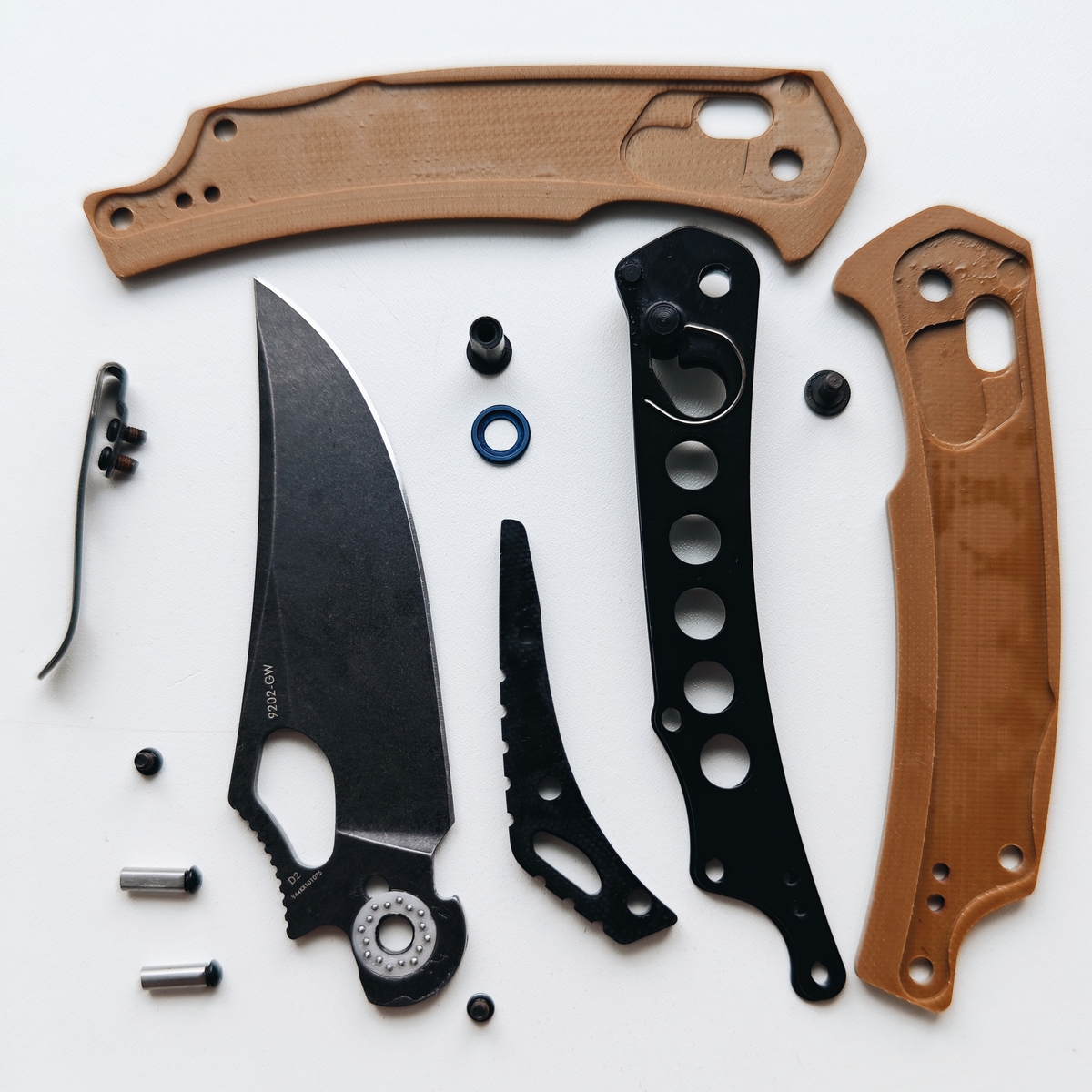

Ну что, запоздалый обзор? SRM 9202-gw
Был куплен со всякими скидонами менее чем за 3к. G10 на рукояти, сталь D2. Отличный нож для начинающих или в качестве подарка.
Был куплен со всякими скидонами менее чем за 3к. G10 на рукояти, сталь D2. Отличный нож для начинающих или в качестве подарка.
>>2014
Клипса удобная, не жесткая. Клинок летает будь-здоров. Пружина мягкая, приятная. Меня заинтересовал вопрос внутрянки, шайбы там или подшипники. И потому я решил его разобрать, хоть и понимал что ждёт меня боль и страдания. Ебать как я люблю аксисы, сука.
Клипса удобная, не жесткая. Клинок летает будь-здоров. Пружина мягкая, приятная. Меня заинтересовал вопрос внутрянки, шайбы там или подшипники. И потому я решил его разобрать, хоть и понимал что ждёт меня боль и страдания. Ебать как я люблю аксисы, сука.
>>2015

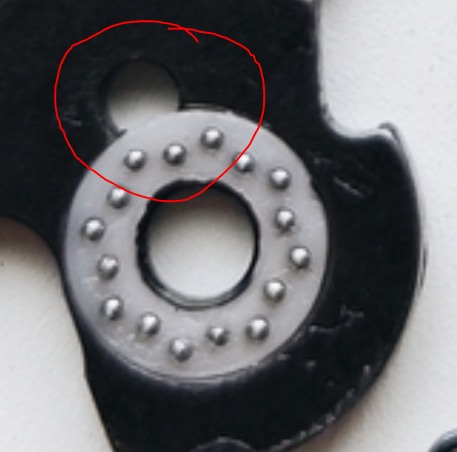

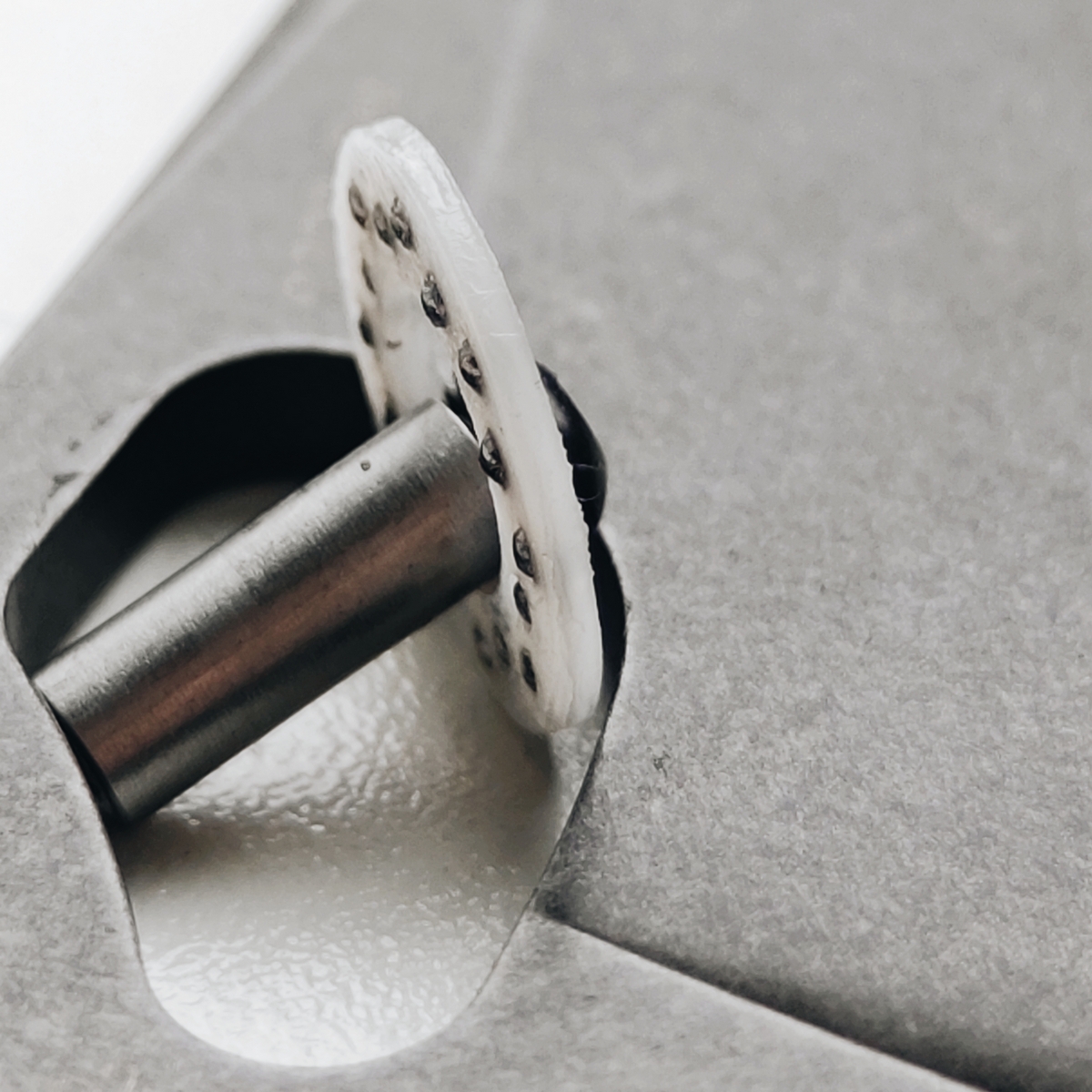

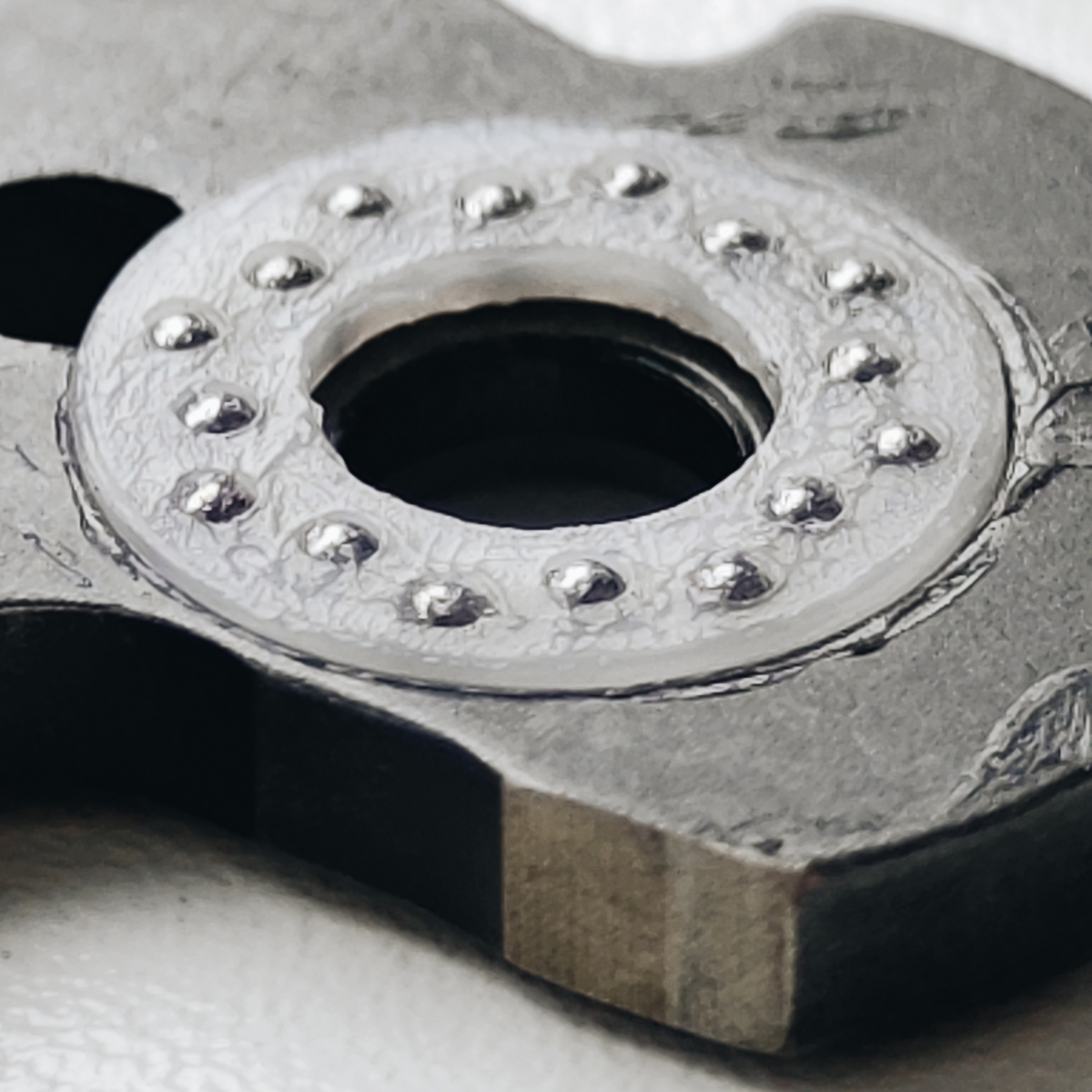

После разборки, таки-оказалось что там двухрядный стальной подшипник в фтор-пластовом сепараторе. Довольно неплохо, чё. Отсюда и супер плавная механика. Подшипник тонюсенький. А теперь сборка обратно...
После разборки, таки-оказалось что там двухрядный стальной подшипник в фтор-пластовом сепараторе. Довольно неплохо, чё. Отсюда и супер плавная механика. Подшипник тонюсенький. А теперь сборка обратно...
>>2016
Заточка у него, конечно охуеть просто. Бритва. Больше как-то добавить и нечего.
Заточка у него, конечно охуеть просто. Бритва. Больше как-то добавить и нечего.
251 Кб, 457x452>>2016
Только сейчас заметил странную дырку в клинке. Нахуя она там? - не понятно.
Только сейчас заметил странную дырку в клинке. Нахуя она там? - не понятно.
>>2012
Хз, я увидел его отфотаный. Годнота.
https://www.flickr.com/photos/elizarov-ivan/albums/72177720326740768
>Есть линк, чтоб без контрабанды?
Хз, я увидел его отфотаный. Годнота.
https://www.flickr.com/photos/elizarov-ivan/albums/72177720326740768
Взял Contingency, его оказалосб мало. Какой из этих двух будет удобнее и универсальнее? В плане удержания и тд. Первый на пару см длиннее второго. Но из минусов - ножны кожзам (сколько будут служить?) и рукояти дерево. Я о копиях
>>2012
У елизара есть, если ещё не разобрали. Но речь о реплике AF 5.5, бекер комбат Ляо не делал (это которые с пластиковой рукоятью и грузиками внутри).
> Есть линк, чтоб без контрабанды?
У елизара есть, если ещё не разобрали. Но речь о реплике AF 5.5, бекер комбат Ляо не делал (это которые с пластиковой рукоятью и грузиками внутри).
>>2028
Даже на превьюшке на оригинал не похож.
Даже на превьюшке на оригинал не похож.
214 Кб, 388x388>>2013
Дурилка, я про вальтер говорю, который, судя по всему, сейчас с одного завода на вб и к официалам идёт, т.к. на сайте умарекса он именно такой, какой я показал, с 440с
https://www.umarex.com/products/knives-tools/fixed-blade/5.2179.html
В отличие от старой версии, которая на бундесторге сейчас за 13к+ продаётся и сделана из 440ss
И да, мягкая прорезиненная рукоять на нём куда практичнее чем родная пластиковая на бёкере
>>2019
>>2025
>>2038
Благодарю, подожду, пока более резвые кабанчики не скинут цену до 2.5к, как минимум. А пока подумаю, что можно с гардой придумать, чтоб ближе к оригиналу была. Всё же существенная доля харизмы именно в латунной гарде заключена. Мб поищу какой кусок латуни и болгаркой его обтесаю или придумаю как и где тройники сантехнические перелить в форму
>Найс копиум, как там кал Ляо на вкус?
Дурилка, я про вальтер говорю, который, судя по всему, сейчас с одного завода на вб и к официалам идёт, т.к. на сайте умарекса он именно такой, какой я показал, с 440с
https://www.umarex.com/products/knives-tools/fixed-blade/5.2179.html
В отличие от старой версии, которая на бундесторге сейчас за 13к+ продаётся и сделана из 440ss
И да, мягкая прорезиненная рукоять на нём куда практичнее чем родная пластиковая на бёкере
>>2019
>>2025
>>2038
Благодарю, подожду, пока более резвые кабанчики не скинут цену до 2.5к, как минимум. А пока подумаю, что можно с гардой придумать, чтоб ближе к оригиналу была. Всё же существенная доля харизмы именно в латунной гарде заключена. Мб поищу какой кусок латуни и болгаркой его обтесаю или придумаю как и где тройники сантехнические перелить в форму
>Ляокал
>братская помощь от стретегического партнера
Учимся говорить правильно.
https://www.youtube.com/watch?v=6j0gig3uuX0
https://www.youtube.com/watch?v=-gfgtlKKENo
Смарите какого усикана вам принёс.
https://www.youtube.com/watch?v=-gfgtlKKENo
Смарите какого усикана вам принёс.
408 Кб, 2400x1080>>2051
Ля какая!
А вообще, хуита какая то. Хуячить ножом держа его за темляк который болтается как хуй в проруби выглядит как не безопасно.
Ля какая!
А вообще, хуита какая то. Хуячить ножом держа его за темляк который болтается как хуй в проруби выглядит как не безопасно.
>>2054
В "Похождениях Швейка" чехи размахивали кинжалами на ремнях в уличной драке с мадьярами.
В "Похождениях Швейка" чехи размахивали кинжалами на ремнях в уличной драке с мадьярами.
>>2054
Соглы, тоже считаю хуитой, а соевичка изобретателя 🤡
>Хуячить ножом держа его за темляк который болтается как хуй в проруби выглядит как не безопасно.
Соглы, тоже считаю хуитой, а соевичка изобретателя 🤡
18 Кб, 196x293>>2056
Чё то не помню такого.
Вообще слышал такое утверждение, что множество оружий ударного действия на веревочках/цепах по сути церемониальные оружия. Просто вот ебшиишиь ты такой хуйнёй, она же срикошетит в тебя же.
Чё то не помню такого.
Вообще слышал такое утверждение, что множество оружий ударного действия на веревочках/цепах по сути церемониальные оружия. Просто вот ебшиишиь ты такой хуйнёй, она же срикошетит в тебя же.
>>2060
А не надо по покрышкам автомобильным хуячить. В интернете полно видео как бьют всякое разное цепами, нунчаками, кистенями и подобной поеботиной, ниче не рикошетит. Тут скорее наоборот как бы не застряло в цели пробив черепушку
А не надо по покрышкам автомобильным хуячить. В интернете полно видео как бьют всякое разное цепами, нунчаками, кистенями и подобной поеботиной, ниче не рикошетит. Тут скорее наоборот как бы не застряло в цели пробив черепушку
>>2060
Если всё сделано как положено, с нужными пропорциями и развесовкой, то не срикошетит. А если какой-нибудь школьник по картинкам из фэнтези делать будет или Вася гопник по собственным кровожадным фантазиям, там да, всякое может быть.
Если всё сделано как положено, с нужными пропорциями и развесовкой, то не срикошетит. А если какой-нибудь школьник по картинкам из фэнтези делать будет или Вася гопник по собственным кровожадным фантазиям, там да, всякое может быть.
>>2068
Блять, будто бы в средневековье не на глазок делали.
Блять, будто бы в средневековье не на глазок делали.
1,5 Мб, 1086x742>>2068
Я понимаю такой хуйней махать на длинной палке это безопасно, но то что в видео показывают хуита какая то.
Я понимаю такой хуйней махать на длинной палке это безопасно, но то что в видео показывают хуита какая то.
>>2068
Кем положено и кому нужными?
Кем положено и кому нужными?
>>2051
Это школа мастера ножевого боя 4ухaмoрoвa? Секретная техника выпавшая кишка?
Это школа мастера ножевого боя 4ухaмoрoвa? Секретная техника выпавшая кишка?
>>2005
Апдейт. Вальтер и правда хорош, а вот ратник огорчает. Не знаю, как хвостовик сделан у оригинала, но тут явное издевательство, возможно другие исполнения реализованы лучше, где логотип кампо имеется. При снятии крепящейся к автомату защелки пружинка деформируется, вытягиваясь, т.к. проходит через хвостовик. Возможно есть смысл купить "огражданенную" версию с больстером вместо гарды и собирать их по настроению
Апдейт. Вальтер и правда хорош, а вот ратник огорчает. Не знаю, как хвостовик сделан у оригинала, но тут явное издевательство, возможно другие исполнения реализованы лучше, где логотип кампо имеется. При снятии крепящейся к автомату защелки пружинка деформируется, вытягиваясь, т.к. проходит через хвостовик. Возможно есть смысл купить "огражданенную" версию с больстером вместо гарды и собирать их по настроению
>>2056
Штыками же.
> В "Похождениях Швейка" чехи размахивали кинжалами на ремнях в уличной драке с мадьярами.
Штыками же.
>>2005
Нафига тебе их столько? Вообще, по фоткам выглядит неплохо, ножны как у старых AF (это уже позднее стали делать кайдекс). Клин какой-то странный, байонет с серейтором, могли бы сделать как у оригинала, все равно холодный.
> Стоил меньше 800р, взял парочку, если будет ещё такая цена, возьму ещё наверное 1 прозапас, вопросов к качеству не возникло.
Нафига тебе их столько? Вообще, по фоткам выглядит неплохо, ножны как у старых AF (это уже позднее стали делать кайдекс). Клин какой-то странный, байонет с серейтором, могли бы сделать как у оригинала, все равно холодный.
>>1921
Кабаныч должен сверхприбыль получать и издержки сокращать, хуле ты ебало скривил, капитализм, щастье заебись, практика вмсьмир.
Кабаныч должен сверхприбыль получать и издержки сокращать, хуле ты ебало скривил, капитализм, щастье заебись, практика вмсьмир.
>>2112
А ты хранишь масло червонное из млека дорительницы даждьбоговой в погребе ледяном, арий? Хлеб кондратом то хоть стоя режешь, вскинувши руку в приветствии яриле?
>мастурбек ваще не палится
А ты хранишь масло червонное из млека дорительницы даждьбоговой в погребе ледяном, арий? Хлеб кондратом то хоть стоя режешь, вскинувши руку в приветствии яриле?
>>2113
Щас бы чужие деньги считать...
Щас бы чужие деньги считать...
>>2084
А тогда у у них не могло кинжальных штыков быть?
А тогда у у них не могло кинжальных штыков быть?
>>2087
Чтобы пытаться в регринд и оставался исходный экземпляр. Да и боюсь, что лавочку с прохладным железом могут рано или поздно прикрыть на маркетплейсах. Телескопические дубинки и мухоморы вон уже перестали продавать.
Там рукоять и так почти идентичная, можно было бы иск от бёкера поймать, мне кажется, если бы серреётор не вкорячили
>Нафига тебе их столько?
Чтобы пытаться в регринд и оставался исходный экземпляр. Да и боюсь, что лавочку с прохладным железом могут рано или поздно прикрыть на маркетплейсах. Телескопические дубинки и мухоморы вон уже перестали продавать.
>Клин какой-то странный, байонет с серейтором, могли бы сделать как у оригинала, все равно холодный.
Там рукоять и так почти идентичная, можно было бы иск от бёкера поймать, мне кажется, если бы серреётор не вкорячили
5,5 Мб, 1920x2560>>2081
Смотрю на эту гусиную шею и хочу поинтересоваться у местных знатоков термообработки и сопромата. Имеет ли смысл как-то сгруглять сочленение хвостовика с пятоц клинка? Мб следует как-то локально металл отпустить? Если гравёром поелозить, получается, что и угловатость пропадёт и твёрдость излишняя в месте нагрева?
>ратник огорчает
Смотрю на эту гусиную шею и хочу поинтересоваться у местных знатоков термообработки и сопромата. Имеет ли смысл как-то сгруглять сочленение хвостовика с пятоц клинка? Мб следует как-то локально металл отпустить? Если гравёром поелозить, получается, что и угловатость пропадёт и твёрдость излишняя в месте нагрева?
>>2060
Гуситы с тобой не согласны. Ну или на Брюса Ли посмотреть в фильмах можешь.
4-ый пик
>ножество оружий ударного действия на веревочках/цепах по сути церемониальные оружия. Просто вот ебшиишиь ты такой хуйнёй, она же срикошетит в тебя же
Гуситы с тобой не согласны. Ну или на Брюса Ли посмотреть в фильмах можешь.
>не помню такого
4-ый пик
>А посреди улицы бился, как лев, старый сапёр Водичка с несколькими гонведами и гонведскими гусарами, заступившимися за своего земляка. Он мастерски отмахивался штыком на ремне, как цепом. Водичка был не один. Плечом к плечу с ним дрались несколько солдат-чехов из различных полков, — солдаты как раз проходили мимо.
767 Кб, 1248x797Чеблять? Уже реплики на Кизляр КО-1 делают?
273 Кб, 1000x715Так-то весёлые парни. За рофлы шарят.
Что за буйство одного семена?
в дурке сегодня интернет включили
в дурке сегодня интернет включили
>>2129
обрезанный, двойной спок
обрезанный, двойной спок
