>>479683

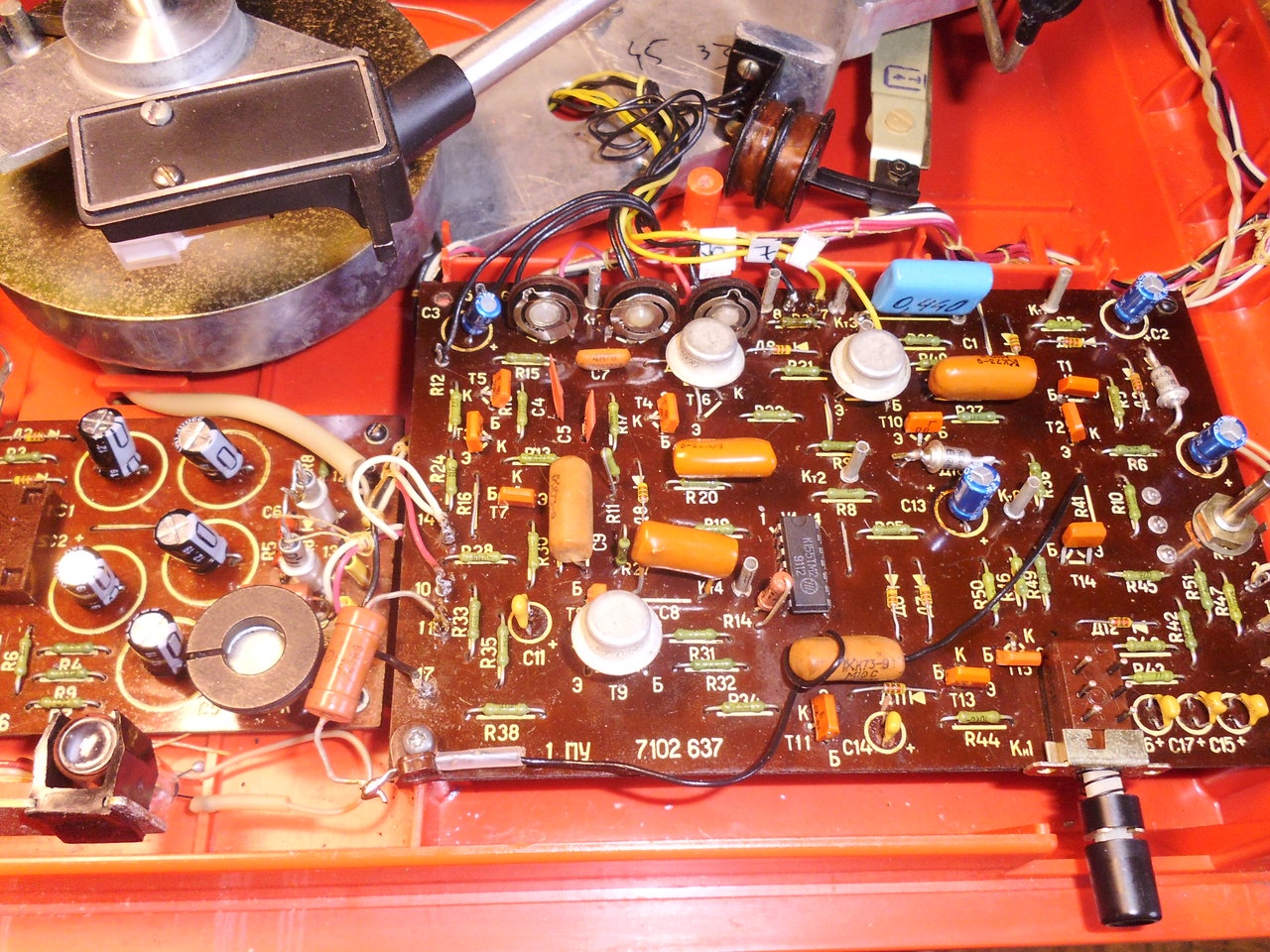

Нашёл причину перекоса по каналам. На плате темброблока электролит на правом канале был с выдавленным днищем, сухой. Но таки поменял все остальные вообще везде, включая плату питания, кроме двух неполярных на плате УС. Неполярных не нашлось, колхозить из полярных не стал. Проверил транзистортестером, они ещё бодрячком, оставил.

>Пустой дроч, особенно для нубов, которые могут отжечь дорожку или посадить соплю при пайке. Меньше действий - меньше вероятность отказа.

Не, в пайке я уже не совсем нуб, много тренировался на распаивании советских плат с целью накопления деталей для последующего применения в махарайках. Да и махараек этих напаял уже очень много. А вот ремонтировать почти никогда ничего не приходилось.

>Меняй на 818ГМ, это от отчаяния 90х.

Да, так и сделаю. Поищу в местных лабазах сразу пару 818 и 819 близких по hfe. И поменяю сразу парой, для экономии времени. Дома в закромах 818 не нашлось

>Схема не нужна. Обычно на плате УМ единственная пара подстроечников - ток покоя Л и П. Ток покоя считается по падению напряжения на эмиттерных резисторах.

УМ не стал ковырять пока, но заметил, что там на каждом канале по два "резистора размером с мизинец" одинакового сопротивления. Надо понять сперва на каком из них мерить.

>На худой конец можно и без нагрузки, но разве так сложно найти резистор на 3..10 Ом?

Сложно было найти мощный. Но я вот чего придумал: прикупил советский проволочный переменный резистор на 24Ом 50Вт, поставил на него второй бегунок и перерезал проволоку посередине. Теперь будет чем усилки нагружать.

>>478028

>Спаяй каебли с делителями для использования звуковой карточки в качестве спектроанализатора. Программу качай с https://www.artalabs.hr/ , она по сути бесплатная - в демо-режиме доступен весь нужный функционал.

Спасибо, так и сделаю. Погуглил, вроде на линейный вход до 1в можно подавать.

В общем, пока и так сойдёт, а попозже, как время освободится таки поменяю 865 на 818ГМ. А заодно посмотрю, как эти толстые резисторы включены и буду уже настраивать ток покоя.

ССпасибо за поддержку!

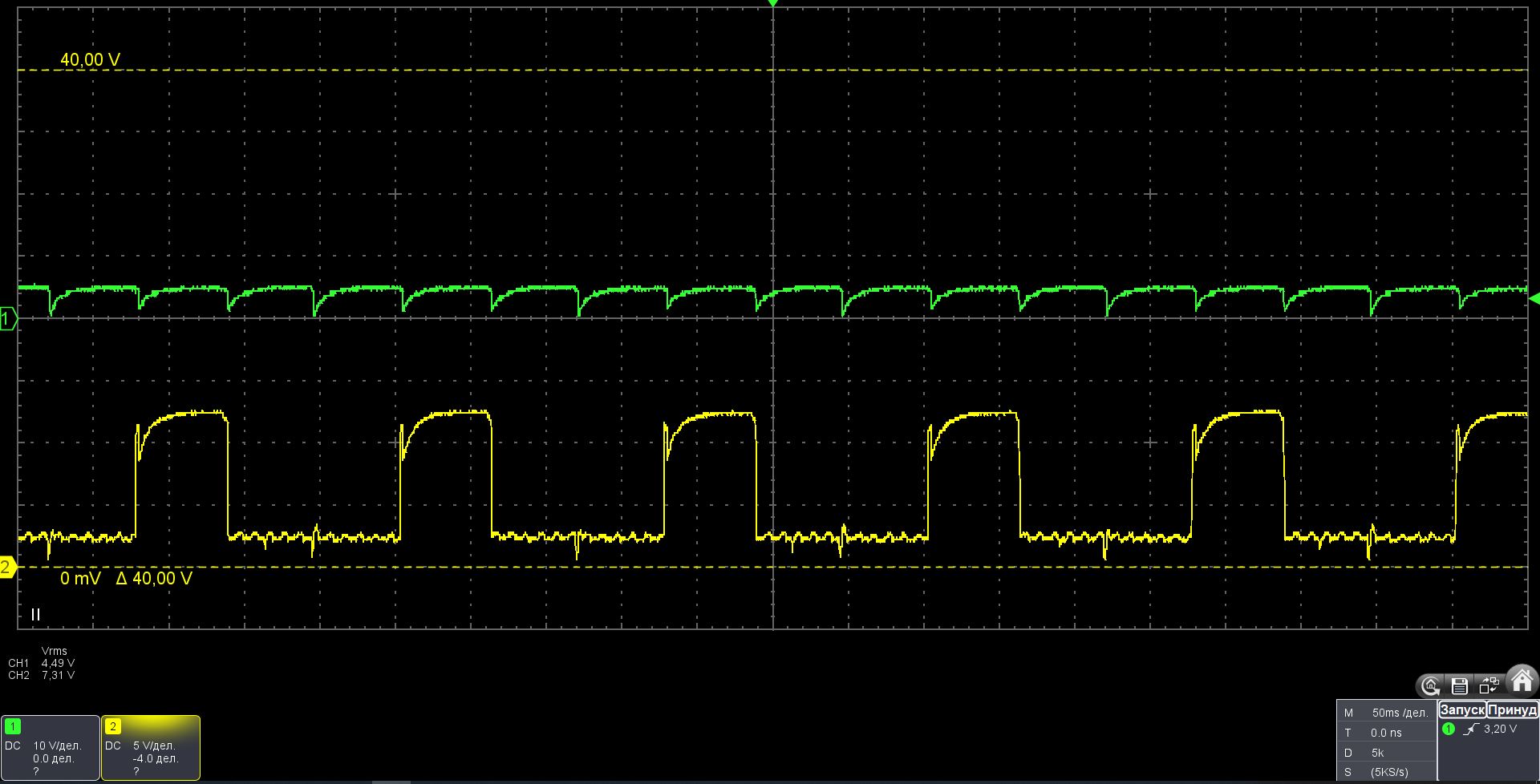

Ух и поебался с этой махарайкой, месяца два перелопачивал один на старой квартире, ну хоть отвлёкся. Чсх тдахи 7294 - те самые купленные в 2007, до сих пор живые. Доматывал слаботочные обмотки на большой тор батиным челноком для лески, даже отдельную для управления выводами mute/standby, иначе выключалось с пердежом. И то тонкой проволоки на всё не хватило, ±15 для ОУ даёт маленький тор, там как раз два по ~20 В. Исправил разводку земли, транзисторы в темброблоке впаял все КТ3102ДМ и пофиксил их режимы. Убрал шизу "всё шунтировать плёнкой", кроме питания и вольтодобавки. Усилил провода к питанию и колонкам. Кстати, коммутация колонок напрямую П2К совсем криминал или сойдёт? Несколько ампер же, хоть и через две группы контактов в параллель. Собрал все обмотки в одну (~10 В диаметром 1 мм + 1мм ~17 и 0.75мм ~17 в параллель, итого ~27) и переделал основное питание на удвоитель со средней точкой. Вот и пригодились пара диодов Д242Б и стаб Д816А 1975 года, подобранных с мусорки хз когда лол. Было ±21 В с просадкой до 17 (в одном плече тонкая ~17 В обмотка, в другом толстая), стало 36 с проседом до 24. Пульсации конечно 50 Гц, но как-то похуй с 34 мФ в плече. Разбирал-чистил-смазывал все ползунки, присрал максимально огромный радиатор из чего было. Тестил на резисторах 4 Ом 4.7 и параллельно 27 в воде - максимум 50 Вт на канал, 14.2 В переменки без искажений, прям бриг. Дал конкретно просраться, пустил 3 часа тыц-тыц на околомаксимуме, для контроля оцифровывая сигнал компом прямо с 4 Ом через делители 33к/1к. Всё стабильно и чисто, транс тёплый, диоды слабо тёплые, но радиатор с ТДАхами раскалился как сука, на микрах 83 градуса, бедные электролиты 470 мкф... И это без крышки сверху и при +25 в квартире. Наконец усилок и колонки 6ас-221 встретились, заценил звук - моща ухх бля, явно лучше чем было. Слышно, что колонки раньше начинают постепенно пердеть от перегруза выше 30 Вт, а не резко усилок клиппить. Но тонкомпенсация слишком бубнит и похожа на мегабас. С выключенной более-менее, если тембры на 75%. И наводки повышенные, особенно на макс. Недоразвёл-таки земли?
