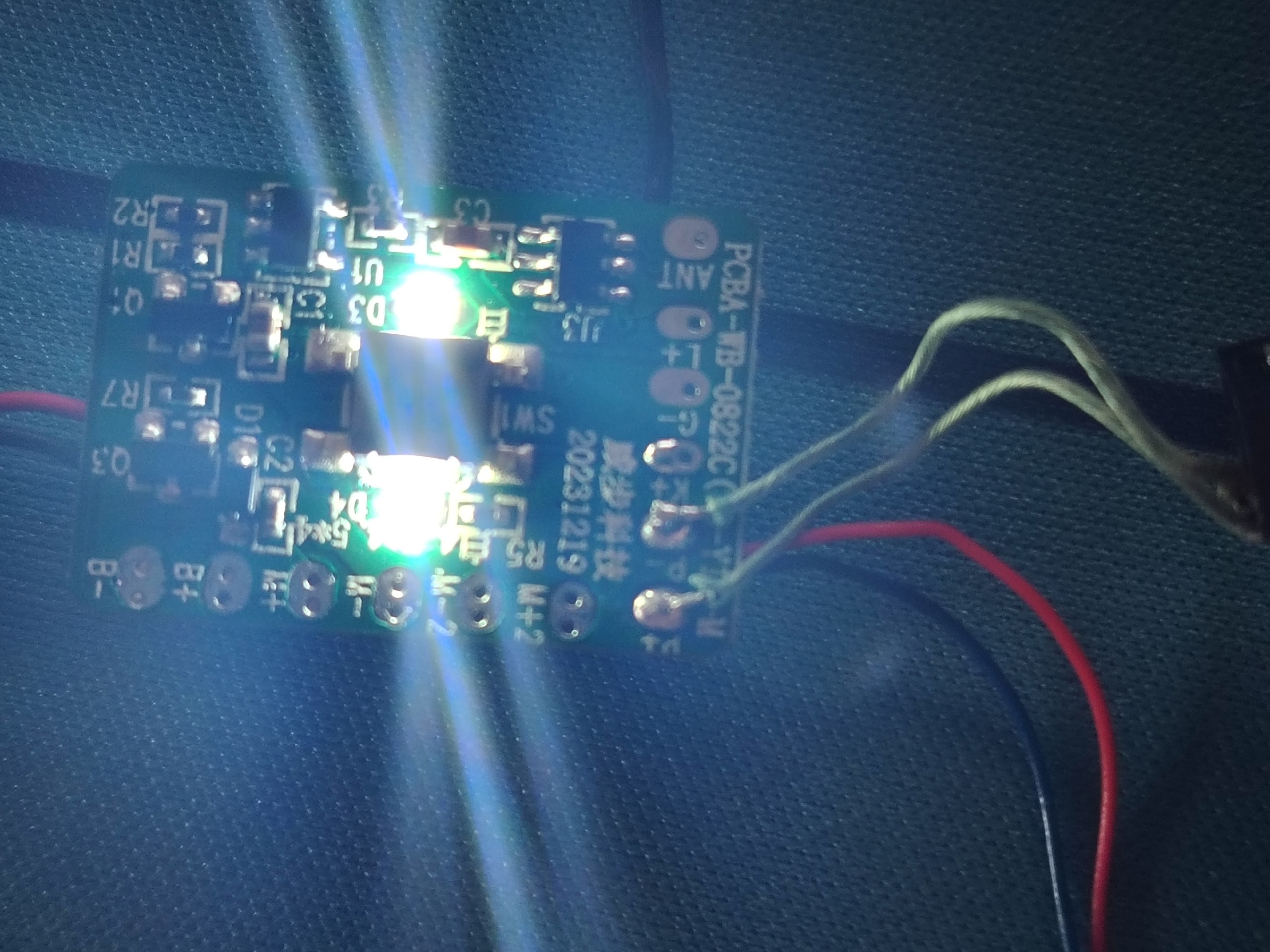

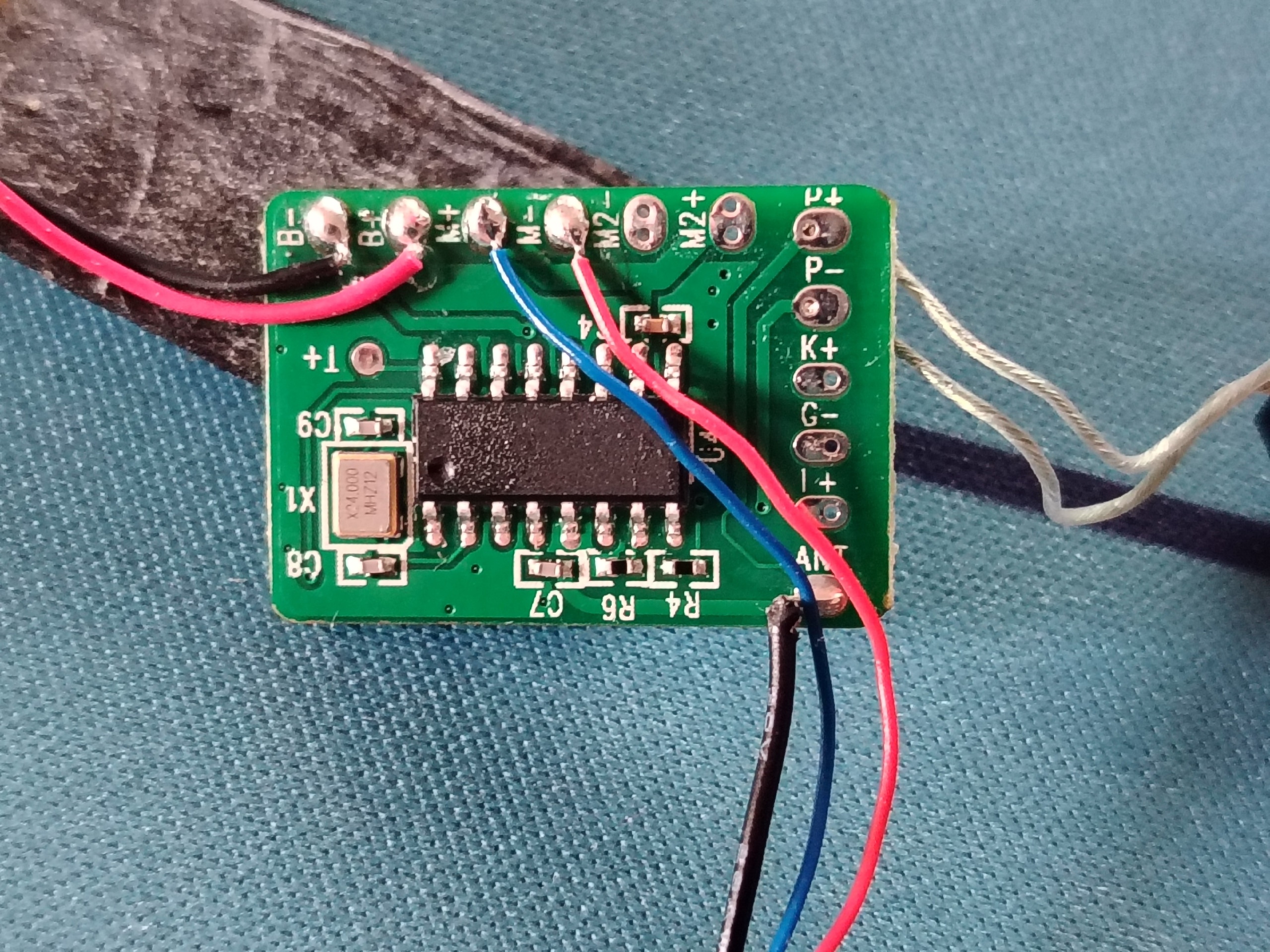

после небольшого залития перестал работать вибратор на схеме. Напряжения на выводах m+ m- нету, на пустых m2+/- соответственно тоже. От аккума на схему приходит питание 4в на выводы B+/-(от него напруга есть), светодиоды горят и синхронизируются с приложением на смартфоне, антенна соотв тоже сигнал принимает и робит на выводе ANT. Но вибрации нет и напряжения на выводах тож( Че делать и проверить подскажите плз
18 Кб, 512x512>>692 (OP)
Ты их там на поток берёшь что ли в ремонт, если это был твой пост из ньюфаг-треда >>577150 →? Мощно там барышня потекла, что аж корпус разъело и произошло ЗАЛИТИЕ.
Надо перерисовать схему и посмотреть каким образом включён вибро-мотор. Это может быть одиночный транзистор или H-мост из обычных вариантов. И проверить наличие сигналов на элементах управления вибро-мотором (возможно, это Q1 и Q3), которые генерит U4, очевидно.
U3, U1 - неизвестно что. Похоже логику. Для преобразователей обвязка слишком бедная, даже для китайского подвала.
Хотя бы проверь элементы Q1, Q3. Вполне возможно, что в их управление вплетена логика U1, U4. Если это она.
>после небольшого залития перестал работать вибратор
Ты их там на поток берёшь что ли в ремонт, если это был твой пост из ньюфаг-треда >>577150 →? Мощно там барышня потекла, что аж корпус разъело и произошло ЗАЛИТИЕ.
>Но вибрации нет и напряжения на выводах тож
Надо перерисовать схему и посмотреть каким образом включён вибро-мотор. Это может быть одиночный транзистор или H-мост из обычных вариантов. И проверить наличие сигналов на элементах управления вибро-мотором (возможно, это Q1 и Q3), которые генерит U4, очевидно.
U3, U1 - неизвестно что. Похоже логику. Для преобразователей обвязка слишком бедная, даже для китайского подвала.
Хотя бы проверь элементы Q1, Q3. Вполне возможно, что в их управление вплетена логика U1, U4. Если это она.
>>694 нет это не я, я реально плох в электронике. Но оч хочу восстановить схему, подскажи пожалуйста как проверить сигналы? мультиком можно или осциллограф нужно? Если с элементами проблема то можно ли впаять другие или там уже логика какая то китайцами в контроллер зашита и никак? Извиняюсь что не знаю базы:/
16 Кб, 800x600>>699
Зачем? Штучка дешёвая, судя по всему. Купи новую - дешевле выйдет.
Контроллер (U4) скорее всего рабочий.
Надо проверить сигнал управления с контроллера, а для этого - понять что и куда идёт, перерисовав схему или на опыте - визульно. Для проверки желателен осциллограф. Или логический анализатор, на худой конец.
У меня у самого опыта немного, так что удалённо это делать - занятие такое себе... Ну или подожди, пока кто-то другой ответит. Сорян.
>я реально плох в электронике
>Но оч хочу восстановить схему
Зачем? Штучка дешёвая, судя по всему. Купи новую - дешевле выйдет.
>Если с элементами проблема то можно ли впаять другие или там уже логика какая то китайцами в контроллер зашита и никак?
Контроллер (U4) скорее всего рабочий.
Надо проверить сигнал управления с контроллера, а для этого - понять что и куда идёт, перерисовав схему или на опыте - визульно. Для проверки желателен осциллограф. Или логический анализатор, на худой конец.
У меня у самого опыта немного, так что удалённо это делать - занятие такое себе... Ну или подожди, пока кто-то другой ответит. Сорян.
>>692 (OP)

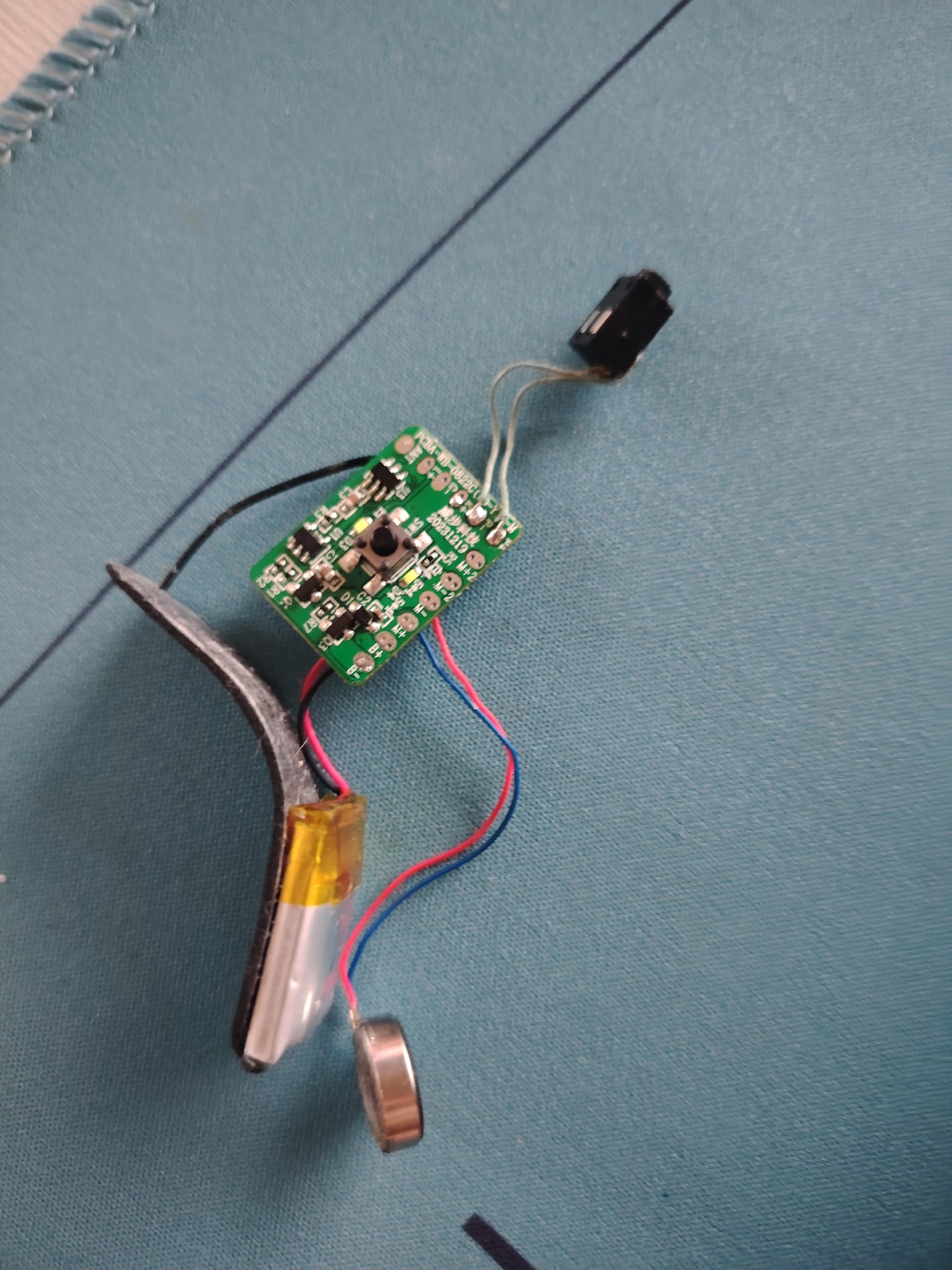

Фотки конечно мыло, но следов залития не видно вообще. Странно что игрушка с блютузом, типа не дешман, но при этом она заряжается не через магнитные пятаки, а через 2.5 мм моно джек. Обычно Ловенсы, Ви-Вайбы и прочие серьезные бренды и разобрать-то толком нельзя не разрушив. И вибромотор какой-то игрушечный, такие обычно вибрируют на высокой ноте и убивают быстро чувствительность. Отпаяй вибромотор и дай ему вольта три-пять посмотри он живой там или как, по итогам проверки идти дальше.
Фотки конечно мыло, но следов залития не видно вообще. Странно что игрушка с блютузом, типа не дешман, но при этом она заряжается не через магнитные пятаки, а через 2.5 мм моно джек. Обычно Ловенсы, Ви-Вайбы и прочие серьезные бренды и разобрать-то толком нельзя не разрушив. И вибромотор какой-то игрушечный, такие обычно вибрируют на высокой ноте и убивают быстро чувствительность. Отпаяй вибромотор и дай ему вольта три-пять посмотри он живой там или как, по итогам проверки идти дальше.
>>739
Двачую! Они же залиты целиком. Походу пациент что-то не договаривает...
Двачую! Они же залиты целиком. Походу пациент что-то не договаривает...
